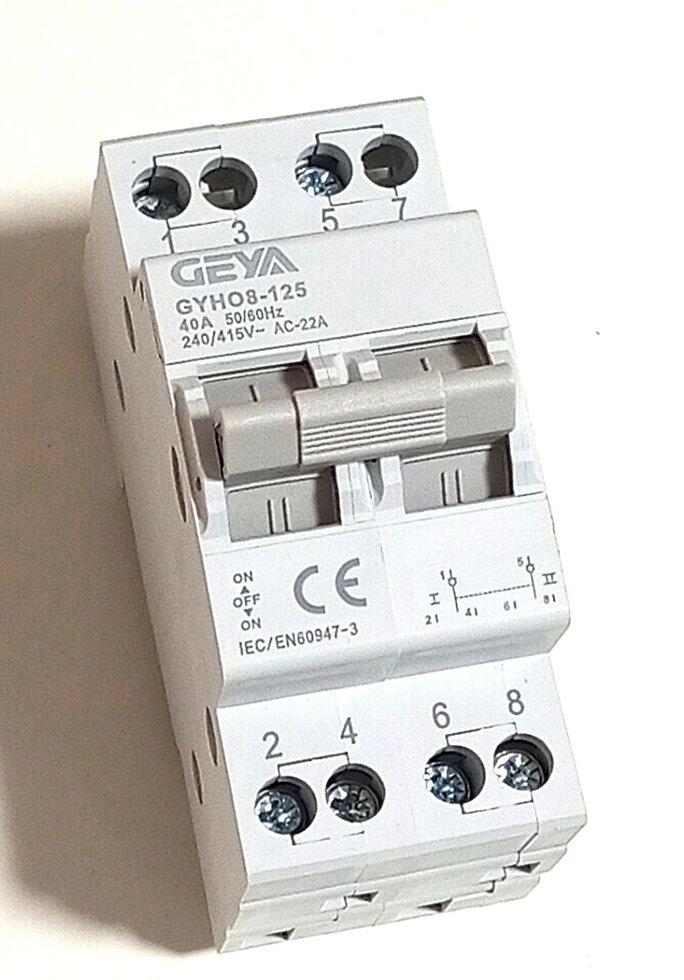

Перемикач введення резерву 40A 2P 240/415V AC 50/60Hz, I-0-II трипозиційний, GYHO8-125

Перемикач введення резерву 40A 2P 240/415V AC 50/60Hz, I-0-II трипозиційний, GYHO8-125.

Ручний вимикач із двома джерелами живлення має чотири функції: включення, вимикання, перетворення та ізоляція.
Його можна вільно включати і вимикати між двома навантаженнями, що переносяться групою ліній, або двома джерелами живлення.
Використовується для увімкнення-вимкнення та перемикання з використанням стандартної установки на DIN-рейку (35×7,5).
Корпус виготовлений із ливарного формування PA66 з високими вогнестійкими характеристиками.
Це ідеальний продукт, який необхідно використовувати для перемикання, відкриття та закриття у промисловому обладнанні та ланцюгах.
Номінальний струм становить 40 А і його зручно та безпечно встановлювати та підключати на напрямній.

Інструкції щодо використання
Ручний вимикач 2P (MTS)
1. Коли ручка знаходиться в положенні I:
1 та 2 з'єднані
5 та 6 з'єднані

2.Коли ручка у положенні II:
1 та 4 з'єднані
5 та 8 з'єднані

3.Коли ручка в середньому положенні: обидві групи вимкнено.

Положення вхідних та вихідних проводів можна відрегулювати відповідно до фактичних потреб (верхній та нижній вихід не обов'язково потрібні, при використанні для перемикання двох джерел живлення необхідно використовувати нижній вхід та верхній вихід).
