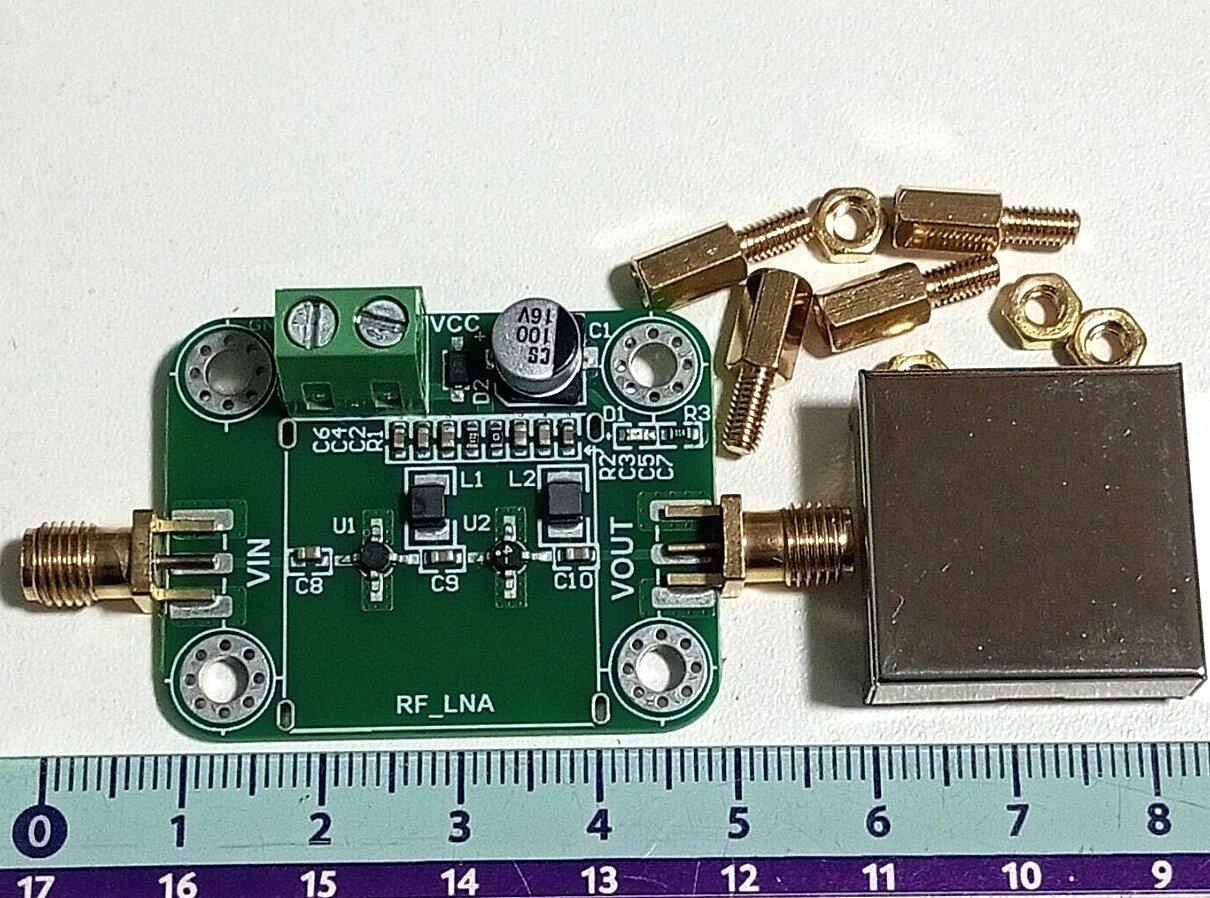

Підсилювач радіосигналів LNA 80 кГц - 2 ГГц 46 дБ 17,5 дБм 5 В, з низьким рівнем шуму

Підсилювач радіосигналів LNA 80 кГц - 2 ГГц 46 дБ 17,5 дБм 5 В, з низьким рівнем шуму.

Перш ніж підключити живлення - звичайним тестером поміряйте змінну напругу між мінусом/корпусом підсилювача і мінусом джерела живлення.
Не повинно бути напруги. Якщо ж є наприклад 70, то спочатку потрібно розібратися із заземленням і антен, і блоку живлення. Інакше підсилювач згорить.

Основні особливості модуля:
(1) Робоча частота цього модуля за замовчуванням становить 80 кГц ~ 2 ГГц. Зміна розміру вхідних та вихідних конденсаторів може змінити діапазон низьких частот.
(2) Посилення G: підсилення змінюватиметься при зміні смуги пропускання. Максимальне посилення становить близько 46 дБ. Детальну інформацію дивіться в амплітудно-частотній характеристиці ефекту налагодження модуля.
f=0,08 МГц, G=45,3 дБ;
f=0,3 МГц, G=46,1 дБ;
f=10,7 МГц, G=46,2 дБ;
f=100 МГц, G=45,8 дБ;
f=300 МГц, G=44,3 дБ;
f=500 МГц, G=42,4 дБ;
f=1000 МГц, G=35,4 дБ;
f=1500 МГц, G=30,6 дБ;
f = 2000 МГц, G = 23,5 дБ;
f = 3000 МГц, G = 17,1 дБ.
(3) Максимальна вихідна потужність: 17,5 дБм (56 мВт). При живленні від +5 максимальна вихідна потужність становить 4 дБм (2,5 мВт).
(4) Шум: це малошумний підсилювач LNA. Коли вхідний сигнал дорівнює 0, вихідний сигнал переважно дорівнює 0.
(5) Вхідний та вихідний опір: 50 Ом.
(6) Джерело живлення: одне джерело живлення +5 В+20 В, в конструкції параметрів плати за замовчуванням використовується джерело живлення +5 В.
(7) Інтерфейс введення та виведення: інтерфейс SMA-female (гніздо).
(8) Зверніть увагу на вхідну та вихідну потужність модуля під час налагодження, щоб запобігти надто великій вхідній потужності та згоранню модуля.
(9) Розмір модуля: 4×3,2 див.
