Радіомаячок з комплектом для його пошуку, пеленгації (82079)

Радіомаячок з комплектом для його пошуку, пеленгації (82079).

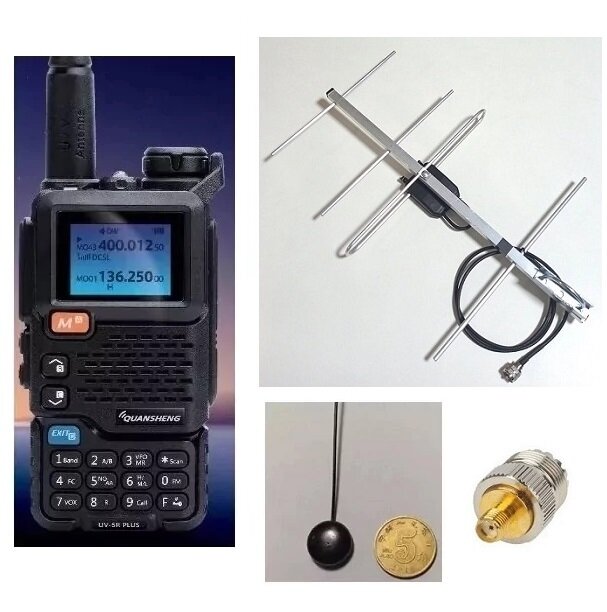

У комплект входить:
1. Радіомаячок для пошуку дрона, що впав (82076) - шт.
https://repiter.mobi/p/1548018527-radiomayak-dlya-poiska-upavshego-drona-82076/

2. Рація Quansheng UV-5R Plus 2200 мАг - 1 шт.
https://repiter.mobi/ru/p/1595243923-raciyaquansheng-uv-5r-plus-2200mach/

3. Антенна 390-485 МГц, до 50 Вт 10 дБ YP394810, кабель 1,2 м з UHF-male роз'ємом - 1 шт.
https://repiter.mobi/p/1597024379-antenna-390-485-mgc-do-50-vt-10-db-yp394810-kabel-1-2-m-s-uhf-male-razemom-smotrite-grafik- ksv/

4. Перехідник UHF female (PL259, SO-239) - SMA female - 1 шт.
https://repiter.mobi/p/1509718445-perehodnik-uhf-female-pl259-so-239-sma-female/

Встановіть батарейку в радіомаячок ззаду. Або підключіть зовнішнє джерело живлення 3-5 вольт (дивіться опис радіомаячка, не використовуйте напругу вище вказаного!)
Налаштуйте рацію на частоту, вказану на ярлику і це буде 433 МГц з десятими та сотими.

Ви почуєте тональний періодичний сигнал. В описі маячків докладно написано.
Встановіть тип модуляції правильно АМ або ФМ на рації. Як користуватись рацією читайте інструкцію.
Після цього сховайте маячок у невідоме місце, підключіть спрямовану антену до рації і визначте за гучністю сигналу напрямок на маячок з 2-3 точок на місцевості.
Щоразу проведіть на карті пряму лінію у напрямку найсильнішого сигналу. У точці перетину ліній шукайте маячок.

https://drive.google.com/file/d/1Ct7p8KH3isoNdvt_9KCb3VIlRcTTXWdf/view?usp=sharing

Радіомаячок для пошуку дрона, що впав (82076).

Посилання на відео:
https://youtube.com/shorts/97c3BBSHlE0?feature=share

Покупці мають підготувати власну систему прийому пеленгації. Приймальна система має різноманітні форми та принципи. Найпростіший може складатися із спрямованої антени Яги + аттенюатора + рації з індикацією рівня сигналу.

Параметри:
Частота: сегмент UHF (за замовчуванням 433 МГц)
Режим: FM
Сигнал: один звуковий сигнал кожну секунду
Розміри: діаметр 15 мм × 6 мм товщина
Антена: 17 см
Робоча напруга: 3V

Застосування: аматорська радіопеленгація ближньої дії, пошук свійських тварин, пошук моделей тощо.

У реальних тестах приймач не використовує спрямовану антену та має широку дальність огляду 3-5 км.
Використання спрямованих антен дозволяє досягати великих відстаней.
Теоретичний час роботи радіомаячка в режимі очікування 1-2 дні.
Будь ласка, тримайте антену радіомаячка якомога прямішою для ефективної роботи.

Про час очікування
Час очікування будь-якого електронного продукту визначається ємністю акумулятора та робочим струмом. Теоретичний час очікування = ємність акумулятора/робочий струм.
Наприклад: ємність батареї становить 800 мАг, а робоча струм електронного продукту становить 20 мА, а потім теоретичний час очікування = 800/20 = 40 годин.

Про відстань
На бездротові пристрої легко впливають різні навколишні фактори, і зменшення відстані за фактичного використання є нормальним явищем.
Загальне правило полягає в тому, що чим менше перешкод між стороною, що передає і приймає, тим довша відстань. Чим вище сторона, що передає, або сторона, що приймає, тим довша відстань. Чим менше навколишніх перешкод, тим чистіше електромагнітне середовище. Чим більша відстань, тим більша кінцева потужність передачі. Чим вища кінцева чутливість, тим довша відстань.

Комплектація:
1 х радіомаячок;
1 х літієва батарея.

Частота на стікері радіомаячка, із заводу умовна. Потрібно підлаштувати рацію на точну частоту, змінюючи її з мінімальним кроком більше або менше. Режим модуляції радіомаячка дивіться у описі нього. У комплекті з рацією є інструкція, яку можна легко переглядати з додатком Google перекладача в режимі розпізнавання тексту з фотокамери смартфона.

Встановіть батарейку в радіомаячок ззаду. Або підключіть зовнішнє джерело живлення 3-5 вольт (дивіться опис радіомаячка, не використовуйте напругу вище вказаного!)
Налаштуйте рацію на частоту, вказану на ярлику і це буде 433 МГц з десятими та сотими.

Ви почуєте тональний періодичний сигнал. В описі маячків докладно написано.
Встановіть тип модуляції правильно АМ або ФМ на рації. Як користуватись рацією читайте інструкцію.
Після цього сховайте маячок у невідоме місце, підключіть спрямовану антену до рації і визначте за гучністю сигналу напрямок на маячок з 2-3 точок на місцевості.
Щоразу проведіть на карті пряму лінію у напрямку найсильнішого сигналу. У точці перетину ліній шукайте маячок.

Якщо вам потрібно триваліший час очікування, ви можете вибрати цей радіомаячок:
https://repiter.mobi/p/1547977973-radiomayak-dlya-poiska-upavshego-drona-82072/

Інші варіанти радіомаячків дивіться у цьому розділі:
https://repiter.mobi/products/radiomayaki-dlya-poiska-upavshego-drona-f219548031/

Рація Quansheng UV-5R Plus 2200 мАг.

Посилання на відеоогляди:

https://www.youtube.com/watch?v=XvE3fifqtr0

https://www.youtube.com/watch?v=2cUBtB6SU8g

https://www.youtube.com/watch?v=1zHmZGPo9kA

https://www.google.com/search?newwindow=1&sca_esv=83157c45af858ae4&sxsrf=ACQVn0-pvbLN1peVSI4UxogSP7sliZ2z4A:1708774099679&q=quansheng&u= ved=2ahUKEwiquNnJ78OEAxWciv0HHZl3BWoQ0pQJegQIDRAB&biw=1745&bih=828&dpr=1.1

Це перехід до функцій шумоподавлювача рації, можна відключити при початковому пошуку радіомаячка.

Через меню можна змінити ширину смуги пропускання, потрібно встановити 1 – вузька смуга.

Відео різних прошивок рацій:
https://www.youtube.com/watch?v=dwQNgUgHefs

Опис:
-VHF UHF дводіапазонний передавач та приймач, повний діапазон прийому 50-600 МГц
- Діапазон частот:
F1: 50,0000-76,0000 МГц (тільки прийом)
F2: 108-.0000-135,9750 МГц (тільки прийом)
F3: 136,0000-173,9750 МГц (TX і RX обидва)
F4: 174,0000-349,9750 МГц (тільки прийом)
F5: 350,0000-399,9750 МГц (тільки прийом)
F6: 400,0000-469,9750 МГц (TX і RX обидва)
F7: 470,0000-600,0000 МГц (тільки прийом)
FM-радіо: 76 000-108 000 МГц
10 каналів із прогнозами погоди NoAA у США
-Прийом ефірного діапазону
-Міжсмуговий зв'язок
-Бездротова копія частоти з інших радіостанцій
-Бездротова реплікація радіосигналів з інших радіостанцій Quansheng UV-K6
-Автоматичне/ручне аварійне сповіщення
-FM-радіо
-10-груповий скремблер
-Сканування частоти/DCS/CTCSS
-Цифровий сигнал CTCC/DCS
- Літій-іонний акумулятор 2200 мАг
-Зарядка настільної підставки
-VOX (Голосова передача)
-Двохдіапазонний режим очікування
-DTMF І тон 1750
-КНОПКА F+ Кнопка 3 для перемикання режиму каналу на частоту.
-200 каналів пам'яті
-Вбудований яскравий ліхтарик

Комплектація:
1× рація Quansheng UV-5R Plus;
1 × літій-іонний акумулятор 7,2 В, 2200 мАч BPK5;
1 × SMA-гніздова дводіапазонна антена;
1 × затискач для ременя;
1 × керівництво англійською мовою;
1 × настільний зарядний пристрій (110 В ~ 240 В).
