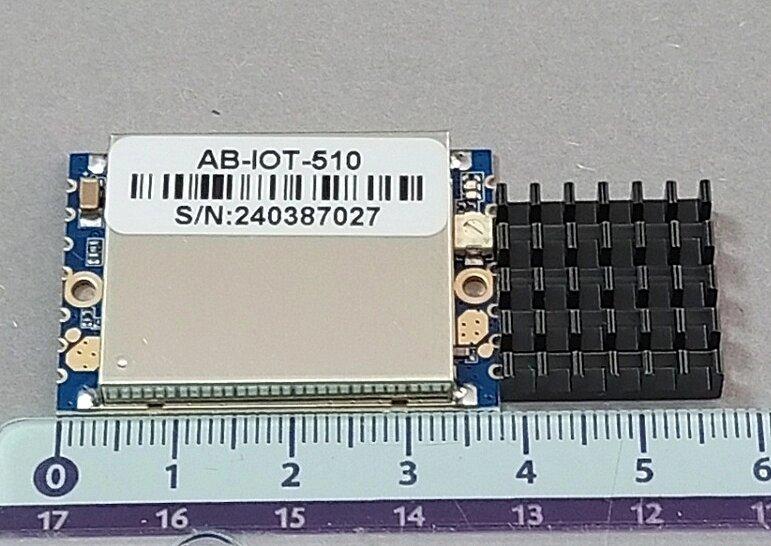

Модуль 470-520 МГц LoRa Signal Booster Transmit Receive Two-Way Power для двостороннього посилення сигналу, з радіатором

Модуль двостороннього посилення сигналу 470-520 МГц LoRa Signal Booster Transmit Receive Two-Way Power.

Перш ніж підключити живлення - звичайним тестером поміряйте змінну напругу між мінусом/корпусом підсилювача і мінусом джерела живлення.
Не повинно бути напруги. Якщо є наприклад 70 В, то спочатку потрібно розібратися із заземленням і антен, і блоку живлення. Інакше підсилювач згорить.

Опис:
-Модуль двостороннього посилення сигналу серії AB-IOT-510 призначений для різних застосувань у діапазонах частот 510 МГц (470-520 МГц). Його компактний розмір та зручність використання полегшують розробку продуктів для потужних та далеких додатків у цьому діапазоні частот.
-В основному використовується у різних випадках, де є особливі вимоги до дальності передачі сигналу та стабільності з'єднання. Наприклад: літак із дистанційним керуванням 510 МГц, бездротова система збору даних 510 МГц, LoRa і т.д.
-Використовується модуль двостороннього посилення збільшення відстані передачі.
-Вбудована інтелектуальна схема дискримінації прийому/надсилання не вимагає зовнішнього обладнання для забезпечення прийому/надсилання сигналів управління перемиканням.
-За замовчуванням модуль працює в режимі прийому та підсилює прийнятий сигнал. Коли переднє обладнання виявляє передачу зовнішніх сигналів, воно миттєво перемикається в стан передачі та посилення.
-Посилення передачі регулюється вручну, що є зручним для сумісних бездротових пристроїв з різною потужністю передачі.
Канал прийому/відправлення має високий ступінь ізоляції, а канал прийому може витримувати сильні зовнішні перешкоди, не спричиняючи самозбудження контуру.
-Сумісний з різними методами модуляції, такими як L0Ra та FSK/ASK/OOK/MSK/GFSK.
-Робоча смуга частот за умовчанням становить 470-520 МГц.

Параметри:
Робочий діапазон частот: 470-520 МГц
Прийом посилення: 11 дБ±2 дБ
Приймальний коефіцієнт шуму: ≤2,0 дБ
Посилення передачі: 5 дБ - 11 дБ (± 2 дБ) регулюється
Поріг розпізнавання для перемикання прийому та відправлення: -2дБм
Діапазон вхідної потужності: 1-25 дБм
Максимальна потужність передачі:
-31,5 дБм (1,4 Вт) при напрузі живлення 3,7 В
-33,5 дБм (2,3 Вт) при напрузі живлення 5,0 В
-34,5 дБм (2,8 Вт) при напрузі живлення 6,0 В
Індикація робочого стану:
-Статус отримання: зелене світло увімкнено, синє світло вимкнено.
-Статус передачі: синє світло увімкнено, зелене світло вимкнено
-У режимі роботи TDD синій та зелений індикатори блиматимуть по черзі.
Робоча напруга:
-Напруга джерела живлення може становити від 3,6 до 6,0 В.
-Максимальна потужність передачі збільшується зі збільшенням напруги живлення.
Робочий струм:
Статус прийому: 10 мА (±3 мА)
Статус передачі:
-≤800 мА (джерело живлення 3,7 В)
-≤1000 мА (джерело живлення 5,0 В)
-≤1500 мА (джерело живлення 6,0 В)
Розміри модуля: 38,2 мм * 26,2 мм * 4,5 мм (Д * Ш * В)

Примітки:
-Робоча напруга впливає лише на максимальну потужність передачі і мало впливає на коефіцієнт посилення передачі. Тому для додатків, де вихідна потужність зовнішнього обладнання невелика, зазвичай рекомендується використовувати літієву батарею 3,7 для прямого живлення або джерело живлення 5,0 В, і немає необхідності використовувати батарею 6,0 В.
-Оскільки максимальний коефіцієнт посилення передачі модуля становить близько 11 дБ, якщо фактична вихідна потужність модуля може досягати максимуму, вихідна потужність зовнішнього обладнання має бути достатньою. Наприклад, якщо фактична вихідна потужність досягає 34,5 дБм при напрузі джерела живлення 6,0 В, вхідна вихідна потужність пристрою повинна досягати 13,5 дБм (23,5 + 11 = 34,5). Якщо вихідна потужність зовнішнього пристрою становить лише 10 дБм, навіть якщо робоча напруга становить 6,0 В, фактична вихідна потужність модуля може досягати лише 21 дБм замість 34,5 дБм. Будь ласка, зверніть увагу на цей момент.
-У звичайних обставинах передача з максимальним коефіцієнтом посилення (потужності) не рекомендується, оскільки чим більша потужність передачі, тим більша споживана потужність та тепловиділення. Якщо потужність велика, це вкрай невигідно для обладнання з батарейним живленням. При фактичному використанні рекомендується регулювати посилення під час тестування області покриття, щоб воно могло відповідати фактичним вимогам покриття, а невеликий надлишок краще.
-Щоб забезпечити надійне перемикання, потужність передачі зовнішнього обладнання повинна мати запас не менше 3 дБ, тобто мінімальна потужність передачі зовнішнього обладнання не може бути нижчою за 1 дБм, в іншому випадку це може викликати нестабільність перемикач приймання/передачі.
-Коли модуль працює, більшість послідовності перебуває у стані прийому, а струм може прийому становить близько 10 мА. Коли модуль перемикається в стан передачі і передає на максимальну потужність, миттєвий струм може досягати 1,5 А. Оскільки послідовність передачі зазвичай дуже коротка (зазвичай кожна група пакетів даних має рівень мс або навіть us), тому середній струм зазвичай не перевищує 200 мА протягом усього робочого періоду.

Увага: модуль не рекомендується використовувати в додатках з постійним випромінюванням (тобто синім світлом, що завжди горить)! Якщо необхідно працювати в режимі постійної передачі та потужність передачі висока (близько 2,8 Вт), буде великий струм та серйозне виділення тепла. У цей час необхідно додати додаткові заходи для розсіювання тепла (наприклад, додавання радіатора або вентилятора), інакше максимальна потужність передачі автоматично зменшуватиметься через високу температуру, а у важких випадках модуль підсилювача згорить.

Метод регулювання посилення передачі:
Посилення передачі, коли потенціометр повертається проти годинникової стрілки остаточно, становить 5 дБ;
Посилення передачі при повороті потенціометра остаточно становить 11 дБ.

Поради: Вихідна потужність пристрою верхнього рівня повинна бути як мінімум на 3 дБ вище за поріг перемикання. Це означає, що вихідна потужність пристрою верхнього рівня не може бути нижчою за 1 дБм, в іншому випадку це може призвести до нестабільної роботи.
