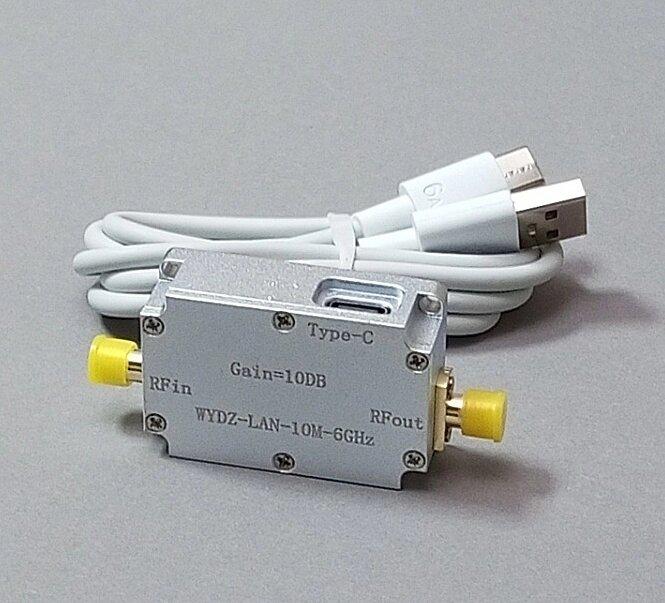

Підсилювач радіосигналів 10 МГц-6 ГГц 10 dB, тип-С 6G-2W ЧПУ атенюатор

Усилитель радиосигналов 10 МГц-6 ГГц 10 dB, тип-С 6G-2W ЧПУ аттенюатор.

Применение:
1. Приемник или усилитель, усиление сигнала промежуточной частоты, корректирование.
2. Сотовая инфраструктура.
3. Микроволновая радиосвязь и терминал с очень малой апертурой (VSAT).
4. Испытательное оборудование и датчики.
5. Промежуточная частота (IF) и радиочастота (RF).

Характеристики:
1. Источник питания: линия TYPE-C;
2. Диапазон частот модуля: 10–6 ГГц;
3. Диапазон затухания: 0-31,5 дБ (см. фактические измеренные значения).
кривая для разных частот);
4. Вносимые потери: (см. измеренную кривую для разных частот);
5. Размеры: 4,5*3*1,4 см (без выступающих SMA разъемов), Вес: 66 грамм (усилитель + кабель TYPE-C);
6. Ток: <80 мА;
7. P1дБ=33 дБм при 1 ГГц (2 Вт);
8. Минимальный шаг: 0,5дБ;
9. Выходной интерфейс: гнездо SMA, входное и выходное сопротивление:
50 Ом;
10. Комплектация: усилитель в корпусе из алюминиевого сплава + TYPE-С кабель;
11. Режим управления: USB к последовательному порту, чип CH340,
скорость передачи данных: 9600 бит/с;

(1) Отправьте команду коэффициента затухания: измените затухание.
коэффициент
Формат: att-xx.x.

(2) Сигнал значения отклика:
Формат: ATT ОК.

Измеренная кривая параметра S
1. S-образная кривая при настройке затухания 0 дБ

2. S-образная кривая при настройке затухания 5 дБ

3. S-образная кривая при настройке затухания 10 дБ

4. S-образная кривая при настройке затухания 20 дБ

5. S кривая при настройке затухания 30 дБ
