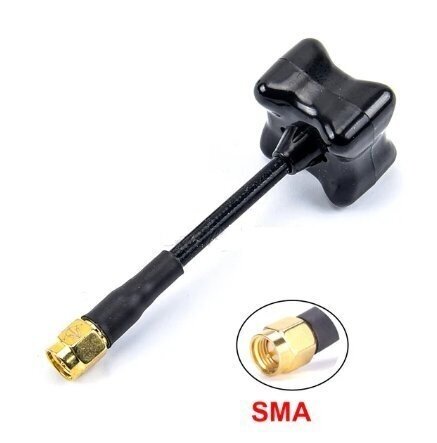

FPV антена 5500-6000MHz 1.26dBic RHCP, TBS Triumph SMA-male

FPV антена 5500-6000MHz 1.26dBic RHCP, TBS Triumph SMA-male.

Посилання на відеоогляд: https://www.youtube.com/watch?v=z7QVjayje4o&t=1s

Інструкція: https://drive.google.com/file/d/1XQg9xhm_kJOM0oUxMB0x3e98QKHy7PIX/view?usp=sharing

TBS TRIUMPH, революція у технології кругової 5,8 ГГц. Ручне налаштування для максимального придушення шуму та відбиття. Справжня кругова форма та великий діапазон. Розроблено не ким іншим, як IBCrazy.
У прагненні максимально чистого відеосигналу і максимально можливого діапазону виробник вийшов далеко за рамки традиційних вигнутих пелюстків конструкцій Cloverleaf і вклав значний час і зусилля в пошук кращих конструкцій антен, відомих людству, і модифікував їх спеціально для використання FPV.
Після великого проектування та тестування зосередився на тому, щоб переконатися, що Triumph досить міцний, щоб витримати найжорсткіші умови експлуатації.
Після безлічі випробувальних польотів та великих відгуків пілотів виробник вирішив використовувати двошаровий надміцний напівжорсткий кабель та луджені роз'єми. Для захисту створили спеціальний заповнений піною і зварений ультразвуком корпус, щоб захистити антену від дерев або інших об'єктів, що наближаються.

Основні характеристики
• Виготовлено та протестовано відповідно до найвищих стандартів
• Найкращий у своєму класі діапазон та якість сигналу
• Дуже компактна та легка
• Ультразвукове зварювання та пінопластовий корпус для максимального захисту від зіткнень
• Подвійна напівтверда оболонка кабелю для високої міцності.

Специфікація:
Діапазон частот: 5500-6000 МГц
Посилення: 1.26dbiс
КРВ: <1.2
Осьове співвідношення: 0.74
Ефективність: 98%
Поляризація: RHCP
Кабель: RG402
Конектор: SMA-male (штир)
Довжина: 85 мм
Матеріал: PC + ABS
Вага: 11,5 грам.

Про посилення антен з круговою діаграмою спрямованості для мобільних джерел радіосигналу.

Потрібно розуміти, що потужність передавача відеосигналу, що підводиться до антени дрона, при узгоджених антенах з різним посиленням не змінюється.
Як було 2 вати, наприклад, так і буде 2 вати. У чому різниця між антенами з посиленням 5 дБ і 2 дБ ?
При більшому посиленні змінюється форма діаграми спрямованості антени від умовно кулі до умовно бублику і навіть диску. Що це дає? Значне збільшення дальності зв'язку по горизонту при вертикально розташованих антенах передавача і приймача.
АЛЕ по численних відео та фото з місць бойового застосування дронів видно, що антени на них часто стоять як завгодно криво і на окулярах оператора ще кривіше. ЦЕ НЕПРАВИЛЬНО! Кругові антени з обох боків повинні стояти вертикально. Особливо за кругової поляризації сигналів. І якщо вона RHCP, то вона має бути однаковою і в оператора, і на дроні. Причому абсолютно будь-яка вона LHCP або RHCP, головне - однакова.
У русі дрон маневрує і при великому посиленні антен відеопередавача бублик діаграми спрямованості може впиратися в землю і в небо і дірою буде повернутий до оператора. І ось тут антени з меншим посиленням мають форму діаграми спрямованості ближче до кулі значно виграють, тому що не мають такої залежності від положення антени у просторі.
Тому не женіться за посиленням антени при маневреній задачі.
Антени з великим посиленням хороші для стаціонарних об'єктів, пунктів радіоконтролю та розвідки, але не для мобільних високоманеврених дронів.

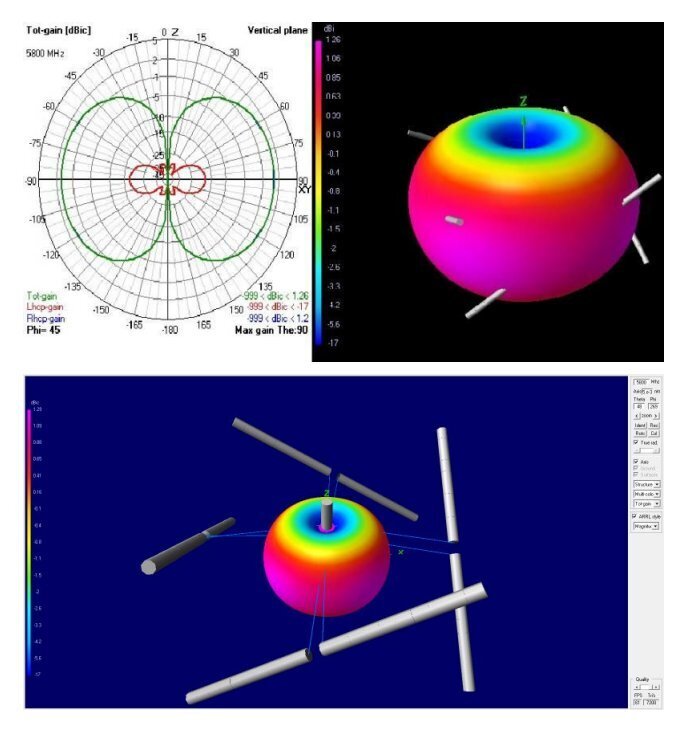

Діаграма спрямованості
Наступне графічне уявлення демонструє властивості випромінювання антени RHCP.
Великі сферичні пелюстки показують, чому це ідеальна FPV-антена: широке покриття, рівномірне посилення антени та відмінні характеристики придушення відбиття.
