Підсилювач мобільного сигналу SL-1770-GD 900/1800 MГц із зовнішньою логоперіодичною антеною

Гарантія 12 місяців. У разі поломки – заміна на новий репітер без ремонту!

Репітер (ретранслятор, повторювач, підсилювач, бустер, repeater) призначений для посилення радіосигналу Операторів мобільного зв'язку стандарту GSM 900/4G LTE 900 + DCS 1800/4G LTE 1800 МГц (Київстар, Vodafone (Україна), Lifecell).

Двохдіапазонний підсилювач призначений для забезпечення якісного голосового зв'язку 2G 900/1800 МГц і стабільної передачі інтернет-даних 4G LTE 900/1800 МГц.
Купуючи цю модель Ви практично позбавляєте себе проблеми вибору, на якій частоті працює оператор мобільного зв'язку в конкретній місцевості.
Встановити репітер можна практично у будь-якій будівлі: офісі, підвалі, цокольному приміщенні, приватному будинку тощо.
Працює з усіма мережами та провайдерами GSM 900/4G LTE 900 та DCS 1800/4G LTE 1800.
Репітер забезпечує стабільний, стійкий зв'язок для спілкування мобільним телефоном.
Зменшує надвисоке частотне випромінювання телефону, таким чином зменшуючи негативний вплив на здоров'я людини.

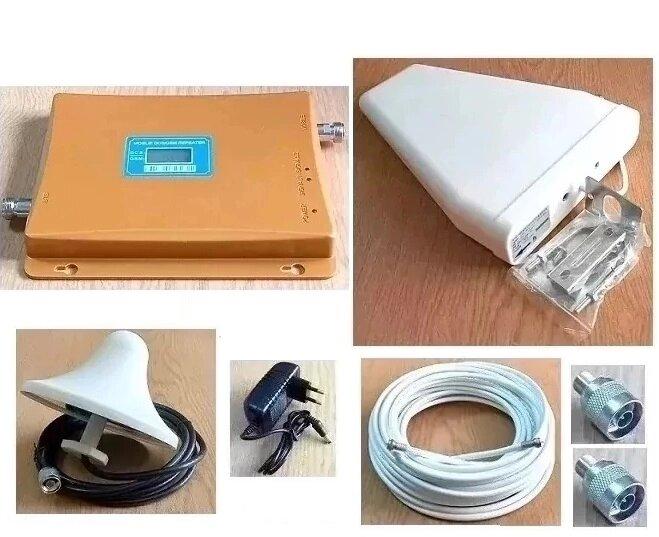

У комплект входить:
1. Зовнішня логоперіодична антена 806-2700 МГц 8/9 дБ - 1 шт.
https://repiter.mobi/p/1572625520-antenna-698-3800-mgc-8-9-dbi-100-vt-logoperiodicheskaya-gjx/

2. Внутрішня стельова антена 820-3890 МГц 2/5 дБ, до 100 Вт, кабель RG-6 3 м, N-male (тато) роз'єм - 1 шт.
https://repiter.mobi/p/1366769129-antenna-potolochnaya-2g-3g-4g-lte-wi-fi-800-2500-mgc-2-5-db-kabel-rg-6-3-m-n-male-papa-razem/

3. Перехідники з "N" на "F" – 2 шт.
https://repiter.mobi/p/33981242-perehodnik-n-male-f-female/

4. Кабель RG-6U 75 Ом – 20 м.
https://repiter.mobi/p/1599255850-kabel-koaksialnyy-rg-6u-finmark-f690bv-75-om-belyy/ (або подібний)

5. Репітер SL-1770-GD 900/1800 MГц з блоком живлення - 1 шт.
https://repiter.mobi/p/1420666264-repiter-usilitel-dvuhdiapazonnyy-sl-1770-gd-900-1800-mgc-70-db-17-dbm-300-400-kv-m/

Порядок встановлення репітера:
1) Зовнішня антена встановлюється на кронштейні на даху, фасаді будинку. Можна використовувати щогли або наявні споруди. Напрямок антени – у бік передбачуваного джерела сигналу (з можливістю коригування напряму у процесі тестування). Дуже важливо, щоб зовнішня антена знаходилася на вищому рівні по відношенню до внутрішньої антени.

2) Внутрішня антена встановлюється на стелю та розподіляє сигнал по всій площі приміщення, кут розгортки 360 градусів. Зручна конструкція для встановлення на підвісну стелю (типу Армстронг). Кріпиться антена на стелі за допомогою спеціальної гайки на відстані не менше 10 метрів від зовнішньої антени.
Чим більшою буде відстань між антенами, тим краще буде якість сигналу.

3) Репітер ставиться, як врізка в кабель.

Накрутіть перехідник N-F для репітера на кабель.

4) Кабель зовнішньої антени підключається до гнізда BTS (outdoor), внутрішня антена підключається до гнізда Mobile (indoor).
Репітер включати в мережу 220 В тільки з підключеними антенами, інакше недотримання порядку установки може призвести до поломки самого репітера.

5) Репітер готовий до роботи і через кілька хвилин, якщо Ви правильно все підключили, то сигнал від будь-якого з зон доступу операторів зв'язку буде посилений по можливості до максимального рівня.

Зверніть увагу!
Внутрішня і зовнішня антени репітера в ідеалі повинні бути розділені перешкодою, яка не пропускає сигнал зв'язку (залізобетонна стіна, перекриття поверхів і т.д.), важливо також розділяти горизонтальні площини антен (зовнішня на даху, внутрішня - всередині будинку, в нижній його частині ). В іншому випадку, можливий небажаний «ефект луни або самозбудження», коли репітер посилюватиме свій власний сигнал (аналогічний ефект при піднесенні мікрофона до динаміка).
Комутація антен і кабелів ВЧ повинна проводитися тільки при вимкненому живленні репітера!
Якщо підключаєте дві або більше внутрішніх антени - спочатку потрібно налаштувати систему на одній внутрішній антені і тільки потім ставити дільник потужності та додаткові антени.
Від репітера до дільника потужності необхідно використовувати кабель щонайменше 1,5-2 метри (можна більше).
Дисплей репітера не несе важливу інформацію. Не звертайте на нього жодної уваги.
Репітер підсилює всіх Операторів і що відображається на дисплеї репітера в даний момент неможливо зрозуміти. Наприклад, рівні сигналу не вашого оператора.

Можливі неполадки:
Немає сигналу - постарайтеся направити антену так, щоб вона була максимально точно спрямована на найближчу вежу стільникового оператора, спробуйте змінити положення зовнішньої антени, переконайтеся, що сигнал у зоні зовнішньої антени не слабший за -70 дБ, збільште дистанцію між зовнішньою та внутрішньою антенами, перевірте всі з'єднання.
