Комплект для виносу антени спектроаналізатора на щоглу з живленням LNA по кабелю з повербанком (82013)

Комплект для виносу антени спектроаналізатора на щоглу з живленням LNA по кабелю з повербанком.

Для кріплення на щоглу/стійку 8-12 метрів таких надширокосмугових антен з малошумним підсилювачем LNA біля антени та його живленням по кабелю RG-213 50 Om 15 метрів через плати поділу живлення від повербанка в окопі у спостерігача. Основа щогли має бути доступною і з можливістю обертати по азимуту. Від повербанка запитаний аналізатор спектру радіосигналів та антенний підсилювач на верху щогли (заввишки до 12 метрів). Щогла може бути як професійною складовою або телескопічною, так і звичайною водопровідною трубою на розтяжках із дроту 3 штуки під 120 градусів.

Не забудьте розділити діелектричним матеріалом плату підсилювача LNA і RF Bias Tee в монтажній коробці.
Сама коробка кріпиться до щогли/стійки поряд з антеною (нижче) через 2 отвори внизу за допомогою пластикової стяжки, дроту, мотузки і т.д.

Якщо залишається зайвий кабель - не згортайте кільця, краще його обрізати.

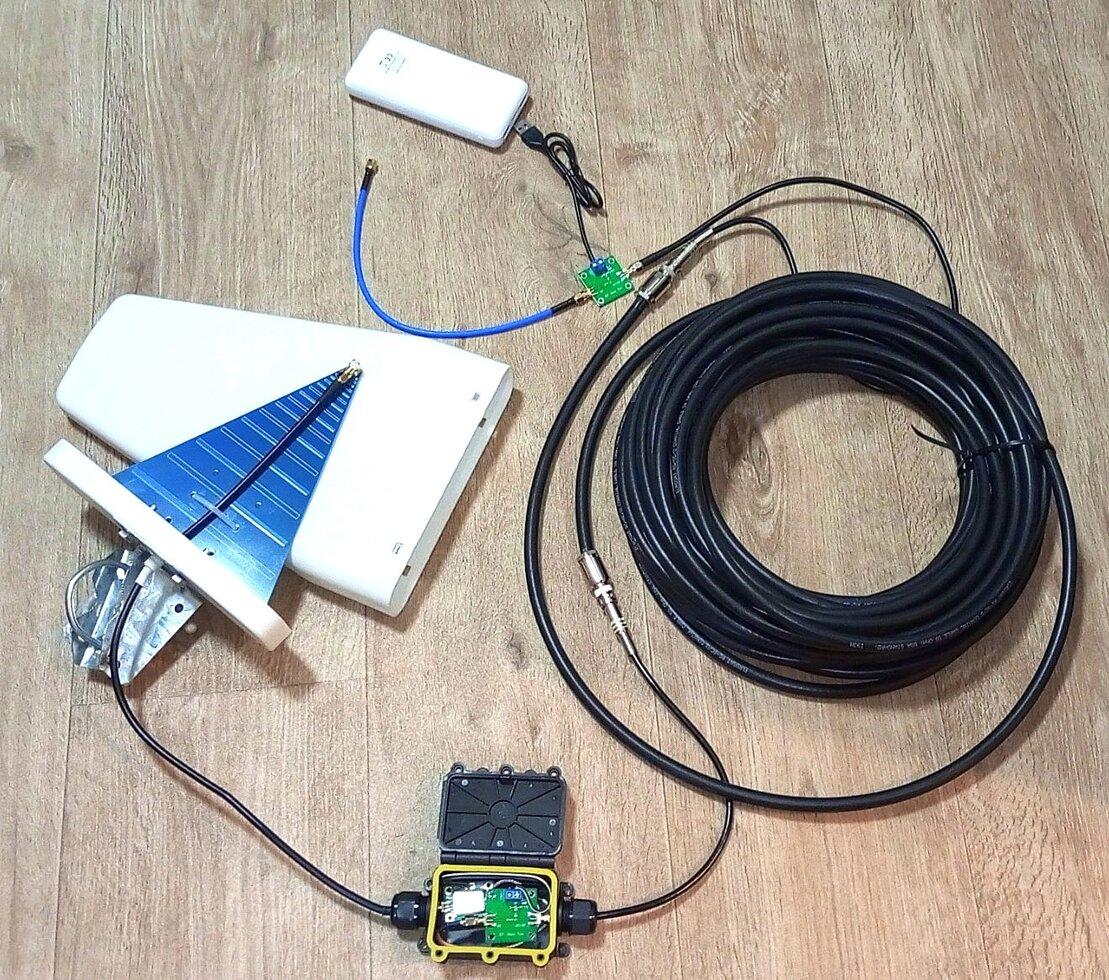

У комплект входить:
1. Антена 740 - 6000 МГц, 40 Вт, 6-7 dB, UWB Ultra Wideband Logperiodic Antenna (або інша з розділу антена https://repiter.mobi/products/antenny-f217499555/  ) - 1 .
2. Корпус для антени з кріпленням на щоглу - 1 шт.
3. ВЧ підсилювач надширокосмуговий 5 МГц - 6 ГГц, посилення 20 дБ (або інший з розділу підсилювачів https://repiter.mobi/products/usiliteli-radio-chastoty-f223897039/  ) - 1 шт.
4. Модуль поділу живлення RF Bias Tee 10-6000 MHz мікрохвильовий - 2 шт. або інший з цього розділу https://repiter.mobi/products/aksessuary-f217499570/

5. Коробка для розміщення підсилювача та модуля роздільника живлення – 1 шт.
6. Кабель живлення 15 см (необхідно припаяти до контактів на підсилювачі та роздільнику живлення – 1 шт.).
7. Кабель RG-58 U 50 Ом 70 см для підключення антени до підсилювача радіосигналів і для переходу на кабель RG-213/U - 3 шт.
8. Роз'єм SMA-male під обтиск на кабель RG-58 U – 4 шт.
9. Роз'єм BNC-female (гніздо) під гвинт пружина, на кабель RG-58 U - 2 шт.
10. Пігтейл (перехідник) SMA-male (штир) - SMA-male (штир) - 1 шт.
11. Кабель RG-213/U багатожильний 50 Ом, мідь, Ø10 мм (або RG-8U) - 15 метрів
12. Роз'єм BNC-male (штир) притискний, на кабель RG-213, RG-8, LMR 400 - 2 шт.
13. Кабель USB для подачі живлення на другий роздільник живлення та підключення його до повербанку (повербанк не входить до цього комплекту) - 1 шт.
14. Пігтейл (перехідник) SMA-male (штир) кутовий- SMA-male (штир) прямий, кабель RG-402, 30 см (або інший з розділу пігтейлів https://repiter.mobi/products/perehodniki-i-kabeli -sma-rp-sma-f216028240/  ) для підключення до аналізатора спектру (аналізатор не входить до цього комплекту) - 1 шт.
15. Повербанк Power Bank 10000 мАч USBх2 (или другой из раздела повербанков https://repiter.mobi/products/portativnye-zaryadnye-ustroystva-power-bank-poverbanki-f209432771/ ) - 1 шт.

У комплект може бути включена інша антена (за бажанням замовника). Вартість комплекту залежатиме від ціни антени.

Примітка. Рекомендується надіти на антену звичайний чорний пакет для сміття, не фарбувати!

Схема підключення:

Маркування проводів для USB-кабелю:

Антена 740 - 6000 МГц, 40 Вт, 6-7 dB, UWB Ultra Wideband Logperiodic Antenna.

Розрахункова смуга пропускання цієї антени становить 740-6000 МГц, покриваючи поширені радіочастоти, такі як мобільний зв'язок, UWB та Wi-Fi.

Основні характеристики:
Діапазон робочих частот: 740-6000 МГц
КСВ: менше 2
Конектор: SMA-female (гніздо)
Потужність: 40 Вт
Розміри: 210 мм х 150 мм
Вага: 74 грам

ВЧ підсилювач надширокосмуговий 5 МГц – 6 ГГц, посилення 20 дБ.

Підсилювач 5-6000 МГц (20дБ) з широким динамічним діапазоном та широкою робочою частотою. Підходить всім типів посилення радіочастотного сигналу з фіксованим коефіцієнтом посилення.

Технічні характеристики:
Робоча частота: 5-6000 МГц
Посилення підсилювача: 20 дБ
Максимальна вихідна потужність: +21 дБм (100 МВт), точка компресії 1 дБ
Робочий струм: 85 мА (5 В)
Напруга живлення: 5 В постійного струму
Роз'єм RF: стандартна розетка SMA
Опір системи: 50 Ом
Колір зелений
Розмір без роз'ємів: 34х25 мм
Матеріали: електронні компоненти.

У комплект входить:
1 x надширокосмуговий підсилювач потужності.

Кабель коаксіальний RG-213/U багатожильний 50 Ом, мідь, Ø10 мм.

Коаксіальний кабель використовується для передачі високочастотних сигналів у різній електронній апаратурі, особливо в трансмітерах та ресиверах, комп'ютерах, радіо- та ТВ-передавачах.
Одна з найпопулярніших марок кабелю для CB/Low Band/VHF. На відміну від безлічі подібних марок на ринку, має гарантовано високу щільність обплетення. Відповідає стандарту MIL-C-17D.

Характеристики:
- багатожильний центральний провідник діаметром 2,28 мм із мідного дроту 7х0,75 мм
- внутрішній діелектрик із цільного поліетилену діаметром – 7,34 мм.
- Зовнішній екрануючий провідник - обплетення з 95% заповненням з міді, діаметром 7,8 мм
- зовнішня захисна оболонка із ПВХ пластикату 10,3 мм
- хвильовий опір: 50 ± 2 Ом
- Погона ємність: 101,3 ± 5 пФ/м
- відносна швидкість: 66%
- Коефіцієнт укорочення: 1,515
- Діапазон температур монтажу: -10…+ 50o С
- Діапазон температур експлуатації: -20…+60o С
- Мінімальний радіус вигину: ≥ 10 діаметрів кабелю.
