GSM підсилювач мобільного зв'язку SYN-9020F-G 900 MГц із спрямованими антенами, комплект, 1000 кв. м.

Гарантія 12 місяців. У разі поломки – заміна на новий репітер без ремонту!

Репітер (ретранслятор, повторювач, підсилювач, бустер, repeater) призначений для посилення радіосигналу Операторів мобільного зв'язку стандарту GSM 900/4G LTE 900 МГц (Київстар, Vodafone, Lifecell).

Активний ретранслятор стандарту GSM/4G LTE 900 з ручним та автоматичним регулюванням вихідної потужності.
Призначений для забезпечення якісного голосового зв'язку 2G 900 МГц і стабільної передачі інтернет-даних 4G LTE 900 МГц.
Не має обмежень щодо кількості абонентів чи телефонних розмов.
Рекомендується застосовувати у заміських будинках, ресторанах, готелях тощо.
Дозволяє посилити мобільний зв'язок на відкритій місцевості.
Підсилювач призначений для цілодобової та цілорічної роботи, встановлюється в сухому та опалювальному місці.
Сумісний з усіма операторами та мережами GSM 900/4G LTE 900 MГц.

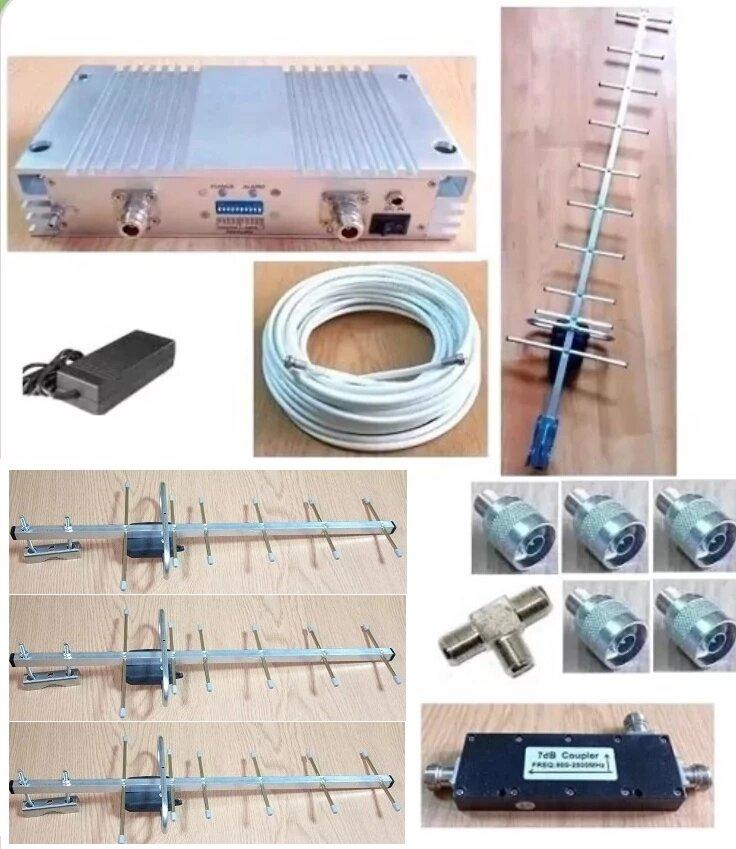

У комплект входить:
1. Зовнішня антена спрямована АТК-11 (14 дБ) – 1 шт.
https://repiter.mobi/p/751713026-gsm-antenna-napravlennaya-atk-11-880-960-mgc-14-db/

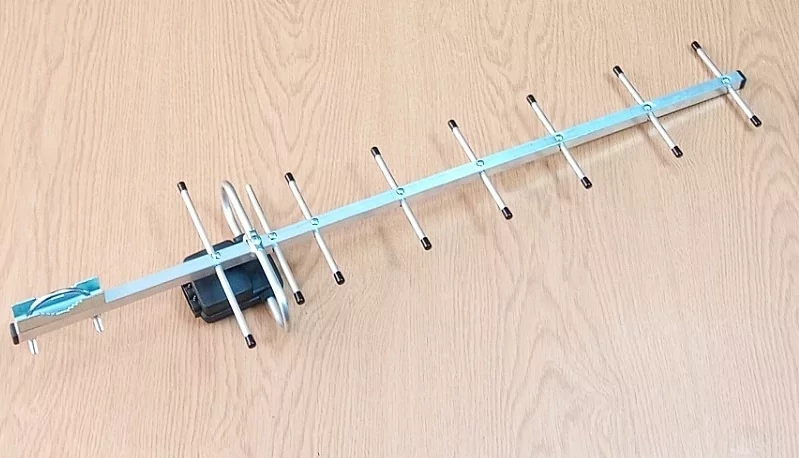

2. Внутрішня спрямована антена АТк-7 (11 ДБ) - 3 - шт.
https://repiter.mobi/p/1559186698-antenna-932-990-mgc-11-db-50-vt-napravlennaya-atk-7/

3. Відгалужувач потужності професійний несиметричний 1/2 (7 дБ) - 1 шт.
https://repiter.mobi/p/651685705-otvetvitel-moshchnosti-professionalnyy-nesimmetrichnyy-1-2-7-db/

4. Дільник на дві точки Т-подібний на F роз'ємах - 1 шт.
https://repiter.mobi/p/1289217014-delitel-na-dve-tochki-t-obraznyy-na-f-razemah/

5. Перехідник з "N" на "F" – 5 шт.
https://repiter.mobi/p/33981242-perehodnik-n-male-f-female/

6. Кабель RG-6U 75 Ом – 40 м.
https://repiter.mobi/p/1599255850-kabel-koaksialnyy-rg-6u-finmark-f690bv-75-om-belyy/ (або подібний)

8. Репітер SYN-9020F-G 900 з блоком живлення - 1 шт.
https://repiter.mobi/p/11595895-repiter-usilitel-gsm-s-9020-f-sa-900-mhz/

Порядок встановлення репітера:
1) Зовнішня антена встановлюється на кронштейні на даху, фасаді будинку. Можна використовувати щогли або наявні споруди. Напрямок антени – у бік передбачуваного джерела сигналу (з можливістю коригування напряму у процесі тестування).Дуже важливо, щоб зовнішня антена знаходилася на вищому рівні по відношенню до внутрішньої антени.

На антенах типу «хвильовий канал» кабель підключається за допомогою петлі узгодження (йде в комплекті). Довжина петлі для GSM 900 (вимірюється між кінцями обплетення) – 120 мм.
На кінці кабелю зниження необхідно зняти зовнішню ізоляцію на довжині 40-45 мм, зібрати обплетення без фольги в кіску та обрізати фольгу, очистити центральну жилу від внутрішньої ізоляції на довжині 30-35 мм. Обплетення кабелю, скручена в кіску, підключається до скручених оплеток петлі узгодження, а центральна жила скручується з будь-якої з центральних жил петлі узгодження. Не намагайтеся паяти обплетення, звичайними способами паяння обплетення кабелю RG 6U, що поставляється з антеною, неможлива. Скручена та вільна центральні жили петлі узгодження підключаються до контактів у пластиковій коробці на петлевому вібраторі антени. Кабель підключається безпосередньо до вібратора петлі за допомогою петлі узгодження. Обплетення кабелю та петлі з'єднуються разом і нікуди не приєднуються. Полярність не має значення.

Підключіть кабель для зовнішньої антени (рекомендована довжина 10 м) з одного боку до роз'єму репітера BTS (outdoor), з іншого боку – в коробку зовнішньої антени за допомогою петлі узгодження.

2) Внутрішня антена встановлюється на відстані не менше 10 метрів від зовнішньої антени, чим більше буде відстань між антена, тим краще буде якість сигналу. Підключаються за допомогою петлі узгодження (як і зовнішня антена).

Для підключення трьох внутрішніх антен спочатку ставте відгалужувач 7 дБ, потім дільник на дві точки.

3) Кабель розріжте в потрібному місці. Репітер ставиться, як урізання в кабель.

4) Кабель зовнішньої антени підключається до гнізда BTS (outdoor), внутрішня антена підключається до гнізда Mobile (indoor).
Репітер включати в мережу 220 В тільки з підключеними антенами, інакше недотримання порядку установки може призвести до поломки самого репітера.

5) Репітер готовий до роботи і через кілька хвилин, якщо Ви правильно все підключили, то сигнал від будь-якого з зон доступу операторів зв'язку буде посилений по можливості до максимального рівня.

Зверніть увагу!
Внутрішня і зовнішня антени репітера в ідеалі повинні бути розділені перешкодою, яка не пропускає сигнал зв'язку (залізобетонна стіна, перекриття поверхів і т.д.), важливо також розділяти горизонтальні площини антен (зовнішня на даху, внутрішня - всередині будинку, в нижній його частині ). В іншому випадку, можливий небажаний «ефект луни або самозбудження», коли репітер посилюватиме свій власний сигнал (аналогічний ефект при піднесенні мікрофона до динаміка).
Комутація антен і кабелів ВЧ повинна проводитися тільки при вимкненому живленні репітера!
Якщо підключаєте дві або більше внутрішніх антени - спочатку потрібно налаштувати систему на одній внутрішній антені і тільки потім ставити дільник потужності та додаткові антени.
Від репітера до дільника потужності необхідно використовувати кабель щонайменше 1,5-2 метри (можна більше).
Дисплей репітера не несе важливу інформацію. Не звертайте на нього жодної уваги.
Репітер підсилює всіх Операторів і що відображається на дисплеї репітера в даний момент неможливо зрозуміти. Наприклад, рівні сигналу не вашого оператора.

Можливі неполадки:
Немає сигналу - постарайтеся направити антену так, щоб вона була максимально точно спрямована на найближчу вежу стільникового оператора, спробуйте змінити положення зовнішньої антени, переконайтеся, що сигнал у зоні зовнішньої антени не слабший за -70 дБ, збільште дистанцію між зовнішньою та внутрішньою антенами, перевірте всі з'єднання.
