Комплект автономного ретранслятора мобільного зв'язку та інтернету 1800/2100 МГц з акумулятором 12 В 9 Ач

Комплект автономного ретранслятора мобільного зв'язку та інтернету 1800/2100 МГц.

Сонячна панель ставиться під кутом 30-45 градусів у літню пору і 60-70 градусів у зимовий час.Неприпустиме попадання тіні від листя чи сусідніх предметів.
Панель має бути освітлена сонцем повністю.
Сонячні панелі в похмуру погоду, а також увечері, вранці та вночі НЕ ПРАЦЮЮТЬ.
Потрібно ставити тільки в місце, де немає часткового затінення панелі тільки перпендикулярно до сонячних променів. Панелі працюють лише за прямого сонячного світла.
Також потрібно дивитися, щоб гілки, трава, каміння чи інші перешкоди не створювали тіні на поверхні сонячної панелі.
Затінення навіть невеликої ділянки панелі призводить до значної втрати потужності.
Сонячну панель слід захищати від механічних пошкоджень, які можуть вивести її з ладу.

Дводіапазонний підсилювач призначений для забезпечення якісного голосового зв'язку 2G 1800/3G 2100 МГц та стабільної передачі інтернет-даних 4G LTE 1800/3G 2100/4G LTE 2100 МГц (Київстар, Vodafone (Україна), Lifecell).
Повністю автономна система.Працює навіть посеред поля.

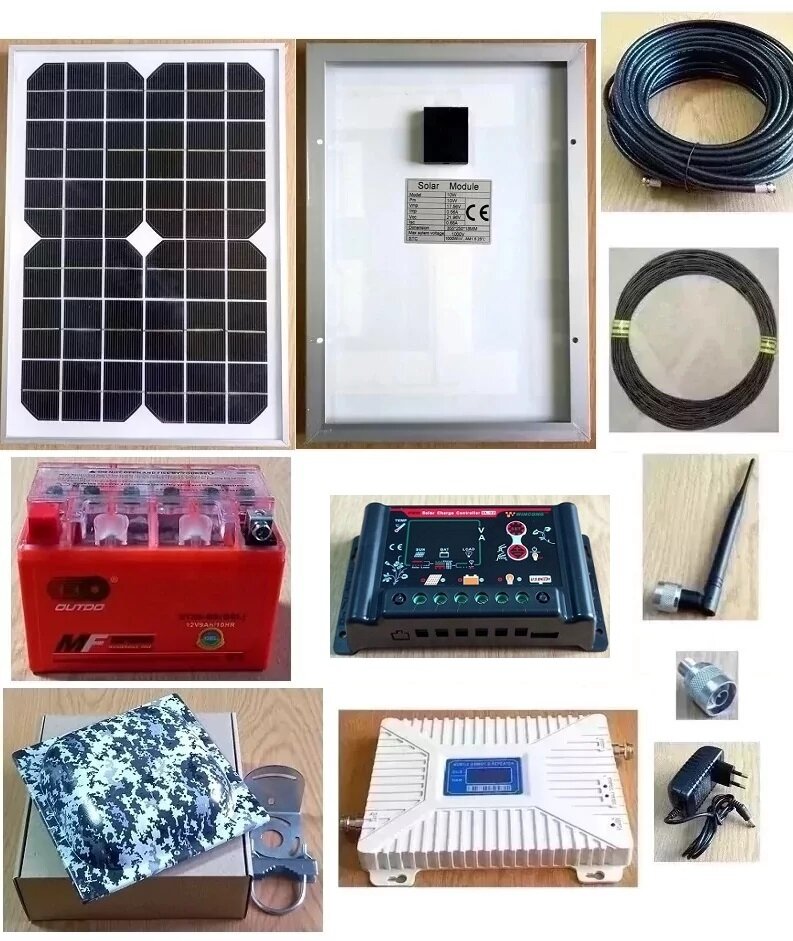

У комплект входить:
1. Антена панельна 3G/4G LTE DN-17WC 1610-2900 МГц 2х12-18 дБ 50 Вт – 1 шт.
https://repiter.mobi/p/1453796856-antenna-panelnaya-2g-3g-4g-lte-dn-17wc-820-980-1700-2700-mgc-2h12-18-db-zimniy-kamuflyazh/

2. Внутрішня антена кругова з N роз'ємом - 1шт.
https://repiter.mobi/p/549018179-antenna-vsenapravlennaya-s-n-razemom-800-2200-mgc-3-db/

3. Перехідники з "N" на "F" – 2 шт.
https://repiter.mobi/p/33981242-perehodnik-n-male-f-female/

4. Кабель RG-6U 75 Ом білого або чорного кольору – 20 м.
https://repiter.mobi/uk/p/1599255855-kabel-koaksialnyy-rg-6u-finmark-f690bv-75-om-chernyy/ (або подібний)

5. Репітер SST-1765-DW 1800/2100 МГц з блоком живлення - 1 шт.
https://repiter.mobi/uk/p/1367665340-usilitel-sotovoy-svyazi-dvuhdiapazonnyy-sst-1765-dw-1800-2100-mgc-300-500-kv-m/

6. Сонячна панель монокристалічна Altek ALM-10 Вт - 1 шт.
https://repiter.mobi/p/1392929856-solnechnaya-panel-monokristallicheskaya-altek-alm-10-vt/

7. Контролер 30A PWM (ШИМ) Wincong SL02B-W 12/24В, 1хUSB - 1 шт.
https://repiter.mobi/uk/p/1422615329-20a-pwm-shim-kontroller-zaryada-akkumulyatorov-ot-solnechnoy-paneli-wincong-sl02b-12-24v-1husb/ (або подібний з розділу контролерів  https://repiter.mobi/uk/products/kontrollery-zaryada-akkumulyatorov-ot-solnechnyh-paneley-f193202461/)

8. Кабель для сонячної панелі П-274м 2х0,5 - 10 м. (кабель в наявності)
https://repiter.mobi/p/1395429671-kabel-voenno-polevoy-dalney-svyazi-p-274m-2h0-5/

9. Акумулятор OUTDO UTX9-BS (GEL) 12 В 9 Ач.
https://repiter.mobi/p/1459795652-akkumulyator-outdo-utx9-bs-gel-12-v-9-ach/

Важливо! Спочатку до контролера заряду необхідно підключити акумулятор 12 В.
Потім підключаєте сонячну панель та навантаження – репітер підсилювач зв'язку.
У комплект входить 10 метрів військово-польового кабелю для винесення сонячної панелі на відкритий сонце простір.
Не переплутайте плюс та мінус при підключенні до контролера. Використовуйте звичайний тестер/вольтметр для визначення полярності кабелю.
Кабель можна проводити під землею і навіть у воді.
Репітер можна підключити безпосередньо до контролера до клем вихід 12 вольт на навантаження. Підключайте кабелем від блока живлення репітера, обрізавши його або аналогічним кабелем (не входить до комплекту).
Контролер повинен бути надійно підключений до акумулятора 12 вольт.
Якщо акумулятор відключиться від контролера під час заряду від сонячної панелі, то контролер вийде з ладу.
Другий спосіб - це додати в цю схему ще перетворювач напруги з 12 на 220 (дивіться на сайті в розділі "Сонячна і вітрова енергетика").
