3G/4G підсилювач мобільного сигналу WNG-2116-W 2100 МГц із зовнішньою панельною та внутрішньою круговою антеною, 150 м²

Гарантія 12 місяців. У разі поломки – заміна на новий репітер без ремонту!

Репітер (ретранслятор, повторювач, підсилювач, бустер, repeater) призначений для забезпечення якісного голосового зв'язку WCDMA 2100 МГц та стабільної передачі інтернет-даних 3G/4G LTE 2100 МГц (Київстар, Lifecell, Vodafone Україна, 3Mob/Lycamobile).

Цей комплект призначений для посилення зв'язку у підземних приміщеннях з гарним зв'язком нагорі.
На межі покриття при слабкому сигналі стільникового зв'язку потрібно використовувати потужніші комплекти.

Ретранслятор, репітер, повторювач, підсилювач є активним пристроєм і призначений для виключення «зон радіотіні» всередині приміщень, де рівень сигналу недостатній для впевненої різного обладнання радіозв'язку.
Рекомендований для встановлення у невеликих приміщеннях: офісах, квартирах, підвалах.
Забезпечує постійний швидкісний високоякісний 3G/4G LTE інтернет та голосовий зв'язок операторів Kyivstar, Vodafone, Lifecell у діапазоні 2100 МГц.
Сумісний з усіма Операторами WCDMA 2100 МГц та 3G/4G LTE 2100 МГц мережами.

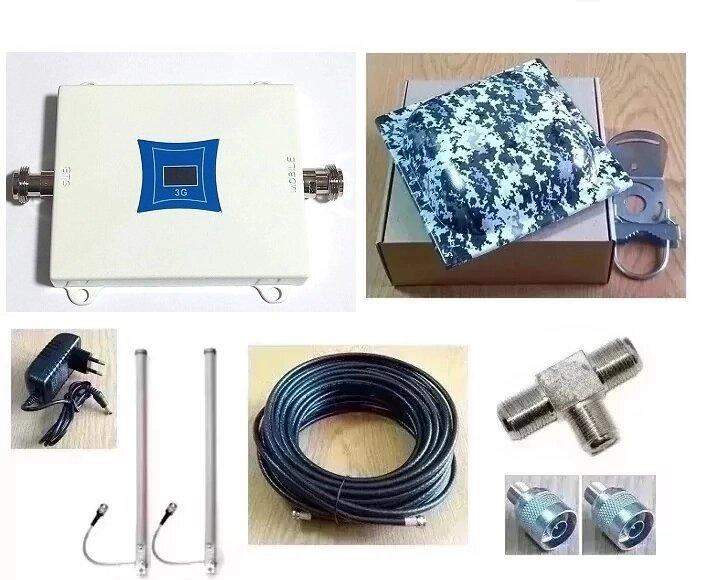

У комплект входить:
1. Зовнішня панельна антена DN-17WC 1610-2900 МГц 2х12-18 дБ - 1 шт.
https://repiter.mobi/uk/p/1453796856-antenna-panelnaya-2g-3g-4g-lte-dn-17wc-820-980-1700-2700-mgc-2h12-18-db-zimniy-kamuflyazh

2. Внутрішня антена кругова DN-901821-05 824-2700 МГц - 2 шт.
https://repiter.mobi/uk/p/1372762008-krugovaya-2g-3g-wi-fi-4g-lte-antenna-zp-05-sa-824-2700-mgc-5-db/

3. Перехідники з "N" на "F" – 2 шт.
https://repiter.mobi/uk/p/33981242-perehodnik-n-male-f-female/

4. Дільник потужності на дві точки – 1 шт.
https://repiter.mobi/uk/p/1289217014-delitel-na-dve-tochki-t-obraznyy-na-f-razemah/

5. Кабель RG-6U 690 75 Ом - 40 м.
https://repiter.mobi/uk/p/1599255855-kabel-koaksialnyy-rg-6u-finmark-f690bv-75-om-chernyy/ (або подібний)

6. Репітер WNG-2116-W 2100 МГц з блоком живлення - 1 шт.
https://repiter.mobi/uk/p/1470230066-usilitel-mobilnogo-signala-wng-2116-w-3g-2100-mgc-60-db-16-dbm-100-200-kv-m/

Порядок встановлення репітера:
1) Зовнішня антена встановлюється на кронштейні на даху, фасаді будинку. Можна використовувати щогли або наявні споруди.
Напрямок антени – у бік передбачуваного джерела сигналу (з можливістю коригування напряму у процесі тестування).
Кабель підключається через звичайний F роз'єм. На антені два F-female (мама) роз'єму. Необхідно використовувати один із роз'ємів антени (визначається експериментально).
Насамперед рекомендуємо підключити кабель до нижнього роз'єму, позначеного буквою V (вертикальна поляризація).
Дуже важливо, щоб зовнішня антена знаходилася на вищому рівні по відношенню до внутрішньої антени.

Підключіть кабель з одного боку до роз'єму зовнішньої антени, з іншого боку - накрутіть на роз'єм репітера BTS (outdoor).

2) Внутрішня антена встановлюється на відстані не менше 10 метрів від зовнішньої антени, чим більше буде відстань між антена, тим краще буде якість сигналу.

Для підключення двох внутрішніх антен використовується дільник потужності на дві точки.

3) Кабель розріжте у потрібному місці. Репітер ставиться, як врізка в кабель.
Накрутіть перехідники N-F для репітера на кабель.

4) Кабель зовнішньої антени підключається до гнізда BTS (outdoor), внутрішня антена підключається до гнізда Mobile (indoor).
Репітер включати в мережу 220 В тільки з підключеними антенами, інакше недотримання порядку установки може призвести до поломки самого репітера.

5) Репітер готовий до роботи і через кілька хвилин, якщо Ви правильно все підключили, то сигнал від будь-якого з зон доступу операторів зв'язку буде посилений по можливості до максимального рівня.

Зверніть увагу!
Внутрішня і зовнішня антени репітера в ідеалі повинні бути розділені перешкодою, яка не пропускає сигнал зв'язку (залізобетонна стіна, перекриття поверхів і т.д.), важливо також розділяти горизонтальні площини антен (зовнішня на даху, внутрішня - всередині будинку, в нижній його частині ). В іншому випадку, можливий небажаний «ефект луни або самозбудження», коли репітер посилюватиме свій власний сигнал (аналогічний ефект при піднесенні мікрофона до динаміка).
Комутація антен і кабелів ВЧ повинна проводитися тільки при вимкненому живленні репітера!
Якщо підключаєте дві або більше внутрішніх антени - спочатку потрібно налаштувати систему на одній внутрішній антені і тільки потім ставити дільник потужності та додаткові антени.
Від репітера до дільника потужності необхідно використовувати кабель щонайменше 1,5-2 метри (можна більше).
Дисплей репітера не несе важливу інформацію. Не звертайте на нього жодної уваги.
Репітер підсилює всіх Операторів і що відображається на дисплеї репітера в даний момент неможливо зрозуміти. Наприклад, рівні сигналу не вашого оператора.

Можливі неполадки:
Немає сигналу - постарайтеся направити антену так, щоб вона була максимально точно спрямована на найближчу вежу стільникового оператора, спробуйте змінити положення зовнішньої антени, переконайтеся, що сигнал у зоні зовнішньої антени не слабший за -70 дБ, збільште дистанцію між зовнішньою та внутрішньою антенами, перевірте всі з'єднання.
