Підсилювач стільникового зв'язку MS-1811-D 2G/4G LTE МГц із панельною та круговою антенами, 100 кв. м.

Гарантия 12 месяцев. В случае поломки - замена на новый репитер без ремонта!

Репитер (ретранслятор, повторитель, усилитель, бустер, repeater) предназначен для усиления радиосигнала Операторов сотовой связи стандарта DCS 1800/4G LTE 1800 MГц.

Ретранслятор, репитер, повторитель, усилитель является активным устройством и предназначен для исключения «зон радиотени» внутри помещений, где уровень сигнала недостаточен для уверенной работы мобильных телефонов.
Обеспечивает качественную голосовую связь 2G DCS1800 МГц и стабильную передачу интернет-данных 4G LTE 1800 МГц.
Репитер совместим со всеми Операторами DCS 1800 MГц и 4G LTE сетями.

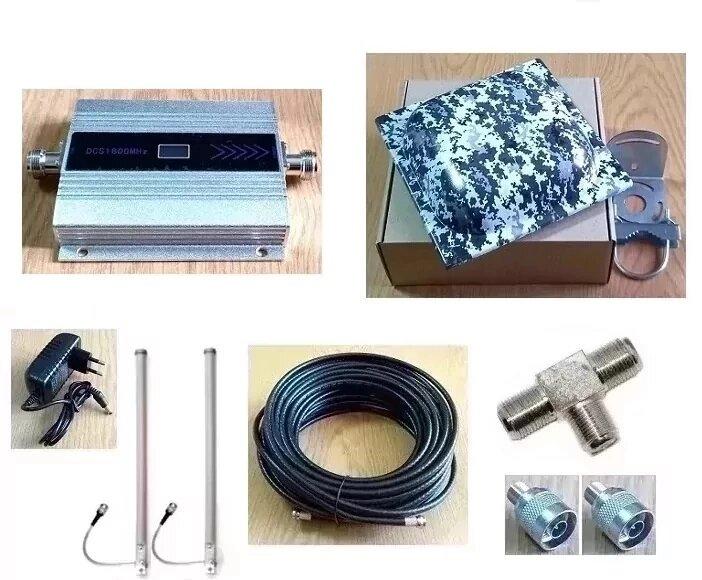

В комплект входит:

1. Внешняя панельная антенна DN-17WC 1610-3116 МГц 2х12-18 дБ - 1 шт.

2. Внутренняя антенна круговая DN-901821-05 824-2700 МГц - 2 шт.

3. Переходники с "N" на "F" - 2 шт.

4. Делитель мощности на две точки - 1 шт.

5. Кабель RG-6U 690 75 Ом с - 40 м.

6. Репитер MS-1811-D 1800 МГц с блоком питания - 1 шт.

Преимущества репитера:
-совместим со всеми Операторами DCS 1800 MГц и 4G LTE сетями;
-высокое качество связи и надежность в работе;
-компактный размер;
-применяется в небольших помещениях;
-отличное соотношение цена/качество.

Наиболее типичные объекты для установки репитера:
-квартиры, офисы;
-небольшие магазины, бары, кафе;
-подвальные и полуподвальные помещения в черте города;
-небольшие частные дома;
-салон автомобиля.

Основные технические характеристики ретранслятора:

Порядок установки репитера:

1) Антенна внешняя устанавливается на кронштейне на крыше, фасаде дома. Можно использовать мачты или имеющиеся постройки.

Направление антенны – в сторону предполагаемого источника сигнала (с возможностью корректировки направления в процессе тестирования).

Кабель подключаетcя через обычный F разъем. На антенне два F-female (мама) разъема.  Необходимо использовать один из разъемов антенны (определяется экспериментально).

В первую очередь рекомендуем подключить кабель к нижнему разъему, обозначенному буквой V (вертикальная поляризация).

Очень важно, чтобы внешняя антенна находилась на более высоком уровне по отношению к внутренней антенне.

Подсоедините кабель с одной стороны к разъему внешней антенны, с другой стороны - накрутите на разъем репитера BTS (outdoor).

2) Внутренняя антенна устанавливается на расстоянии не менее 10 метров от внешней антенны, чем больше будет расстояние между антеннами, тем лучше будет качество сигнала.

Для подключения двух внутренних антенн используется делитель мощности на две точки.

3) Кабель разрезаете в нужном месте. Репитер ставится, как врезка в кабель.

Накручиваете переходники N-F для репитера на кабель.

4) Кабель внешней антенны подключается к разъему BTS (outdoor), делитель мощности подключается к разъему Mobile (indoor) через кабель (не менее 1,5-2 м) с помощью переходников.
На выходе делителя мощности подключаются кабельные магистрали для внутренних антенн.

Репитер включать в сеть 220 В только с подключенными антеннами, в противном случае несоблюдение порядка установки может привести к поломке самого репитера.

5) Репитер готов к работе и через несколько минут, если Вы правильно все подключили, то сигнал от любого из имеющихся в зоне доступа операторов связи будет усилен по возможности до максимального уровня.

Обратите внимание!
Внутренняя и внешняя антенны репитера  в идеале должны быть разделены препятствием, которое не пропускает сигнал связи (железобетонная стена, перекрытия этажей и т.д.), важно также разделять горизонтальные плоскости антенн (наружная на крыше, внутренняя - внутри дома, в нижней его части). В противном случае, возможен нежелательный «эффект эха или самовозбуждения», когда репитер будет усиливать свой собственный сигнал (аналогичный эффект при поднесении микрофона к динамику).

Коммутация антенн и ВЧ кабелей должна производиться только при выключенном питании репитера!

Дисплей репитера не несет важной информации. Не обращайте на него никакого внимания.
Репитер усиливает всех Операторов и что отображается на дисплее репитера в данный момент времени невозможно понять. Например, уровни сигнала не вашего Оператора.

Возможные неполадки:
Нет сигнала - постарайтесь направить антенну так, чтобы она была максимально точно направлена на ближайшую вышку сотового оператора, попробуйте изменить положение наружной антенны, убедитесь, что сигнал в зоне наружной антенны не слабее -70 дБ, увеличьте дистанцию между внешней и внутренней антеннами, проверьте все соединения.
