Автономний комплект для 4G інтернету - модем Olax U90H-M, антена, сонячна панель, контролер, акумулятор 12 В 7 Ач

Автономний комплект для 4G інтернету — модем Olax U90H-M, антена, сонячна панель, контролер, акумулятор 12 В 7 А·год.

Сонячна панель ставиться під кутом 30-45 градусів у літню пору та 60-70 градусів у зимову пору. Неможливе потрапляння тіні від листя або сусідніх предметів.

Панель має бути освітлена сонцем повністю.

Сонячні панелі в похмуру погоду, а також увечері, вранці та вночі НЕ РОБОТАЮть.

Потрібно ставити тільки в місце, де немає часткового затінення панелі тільки перпендикулярно сонячним променям. Панелі працюють тільки за прямого сонячного світла.

Також потрібно дивитися, щоб гілки, трава, камені або інші перешкоди не створювали тіні на поверхні сонячної панелі.
Затінення навіть невеликої ділянки панелі призводить до великої втрати потужності.
Сонячну панель треба захищати від механічних пошкоджень, які можуть вивести її з ладу.

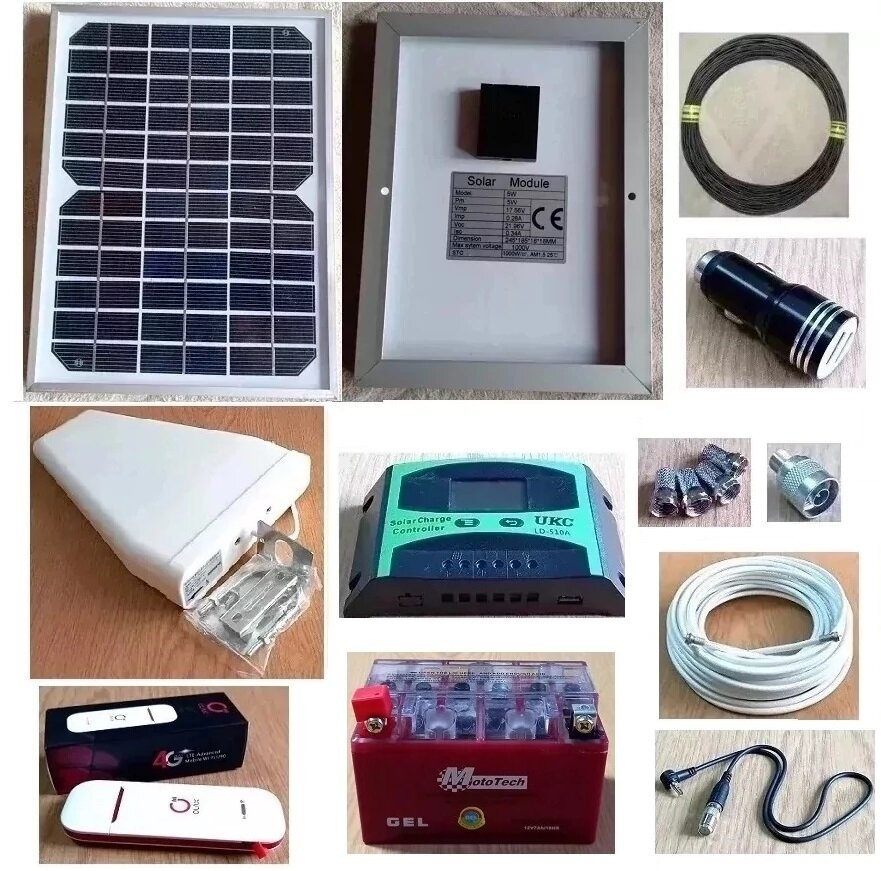

У комплект входить:
1. Сонячна панель монокристалічна Altek ALM-5 Вт — 1 шт.
2. PWM (ШІМ) контролер заряду акумуляторів від сонячної панелі 12/24 В  - 1 шт.
3. Кабель для сонячної панелі П-274м 2х0,5 - 10 м.
4. Акумуляторна батарея MOTO-TECH YTX7A-BS (GEL) 12 В 7 А·год
5. Автомобільний зарядний пристрій 2хUSB 5 В у прикурювач (під'єднується до контролера за допомогою звичайного кабелю живлення).
6. 2G/3G/4G LTE MIMO USB Wi-Fi модем Olax U90H-M.
7. Зовнішня логоперіодична антена 806-960/1710-2700 МГц 8/9 дБ — 1 шт.
8. Антенний адаптер CRC9 — F-female для під'єднання зовнішньої антени — 1 шт.
9. Кабель RG-6U 75 Ом - 10 м.
10. Штекер F (RG-6) накручується — 2 шт.

Важливо! Спочатку до контролера заряду потрібно під'єднати акумулятор 12 В.
Потім під'єднуєте сонячну панель і навантаження — роутер за допомогою зарядного пристрою.

До комплекту входить 10 метрів військово-польового кабелю для винесення сонячної панелі на відкритий сонячний простір.

Не переплутати плюс і мінус під час під'єднання до контролера. Використовуйте звичайний тестер/вольтметр для визначення полярності кабелю.

Кабель можна проводити під землею й навіть у воді.
Зарядний пристрій із роутером під'єднуєте безпосередньо до контролера до клем вихід 12 вольтів на навантаження. Під'єднуйте кабелем живлення (до комплекту не входить).

Контролер має бути надійно приєднаний до акумулятора 12 вольтів.

Якщо акумулятор вимкнеться від контролера під час заряджання від сонячної панелі, то контролер вийде з ладу.

Що таке ємність акумулятора? Методика її розрахунку.

Розрахунок ємності акумуляторної батареї.

Який акумулятор вибрати гелевий або AGM? Переваги та вади.

10A PWM (ШІМ) контролер заряду акумуляторів від сонячної панелі UKC LD-510A-U 12/24 В LCD дисплей, 1хUSB.

Характеристики:
Матеріал: ABS
Колір: чорний + зелений
Номінальна напруга: 12 В/24 В
Номінальний струм: 10A
Максимальна вхідна напруга: 55 В
Макс. PV вхідна потужність: 130 Вт (12 В) 260 Вт (24 В)
Струм холостого ходу: 6 мА
У разі досягнення напруги на акумуляторі 14.4 В (за 12 вольтової системи) вимикає заряд
Ступінь захисту IP: 32
Робоча температура: -35 °C ~ + 60 °C
Режим зарядки: PWM режим
Електронний захист: захист від короткого замикання, від неправильної полярності, розряду, перезаряджання
Розміри (ДхШхВ): 168x41.5x92 мм
Вага: 320 г

Сонячна панель монокристалічна Altek ALM-5 Вт — 1 шт.

Кабель для сонячної панелі П-274м 2х0,5 - 10 м.

MOTO-TECH YTX7A-BS (GEL) 12 В 7 А·год.

Автомобільний зарядний пристрій 2 х USB 5 В у прикурювач (під'єднується до контролера за допомогою звичайного кабелю живлення).

4G LTE/3G/2G Wi-Fi модем Olax U90H-M.

Характеристики:
Тип: USB-модем із функцією Wi-Fi
Тенета та частоти
-GSM: UMTS/HSDPA/HSPA/HSPA+/DC-HSPA+ 900/2100 МГц
-LTE: 2100/1800/2600/900/800 МГц (Bands B1/B3/B7/B8/B20/B38/B40/B41)
Максимальна швидкість приймання даних: 150 Мбіт/сек
Максимальна швидкість відправлення даних: 50 Мбіт/сек
Додаткові характеристики: Вихід під зовнішню антену; Підтримка роботи в 4G,3G; Версії протоколів: Wi-Fi 802.11b/g/n; Підтримка ОС: Windows XP, Windows Vista, Windows 7, Windows 8, Windows 10, Mac OS X, Linux; Кількість під'єднань: 10
Покоління: 3G, 4G (LTE)
Інтерфейс: USB, Wi-Fi.
Розміри: 97x30x7.5 мм
Вага: 40 г.

1. Відкрийте кришку модему для встановлення sim карти. Вставте sim карту, дотримуючись зазначеного напрямку. Переконайтеся, що sim карта повністю постала на місце. Sim-карта має бути активована, зняті всі пінкоди. Перевірте спочатку sim карту на своєму смартфоні.
2. Під'єднайте USB Wi-Fi модем до будь-якого джерела живлення 5 В (Power Bank, блок живлення для заряджання смартфонів, перетворювач напруги з 12 В на 5 В в автомобілі тощо).
3. Здійсніть пошук доступних бездротових мереж на пристрої, яка необхідно під'єднати до модему.
4. У списку бездротових мереж знайдіть і виберіть назву (SSID) потрібної мережі. 4G/Wi-Fi модем має такий формат імені: OLAX-4G-XXXX, де XXXX — унікальний набір цифр і літер для кожного модему.
5. Вам буде запропоновано ввести пароль для під'єднання до бездротової мережі (пароль унікальний для кожного модему, написаний під кришкою). Його можна змінити в параметрах модему.
6. Для керування модемом відкрийте браузер на Вашому пристрої та введіть у адресному рядку http://192.168.0.1 для доступу до Вебінтерфейсу керування 4G/Wi-Fi модемом.
7. Оберіть англійську мову.
8. Оберіть пароль (пароль типово admin).
9. Натисніть "Login".

Зовнішня логопериодична антена 800-960/1710-2700 МГц 8.5/11 дБ.

Антенний адаптер CRC9 — F-female для під'єднання зовнішньої антени — 1 шт.

Антенний перехідник з F роз'ємом призначений для під'єднання зовнішньої підсилювальної антени до 3G/4G модему, мобільного Wi-Fi роутера або телефона з використанням F роз'ємів для з'єднання з антенним кабелем.

Кабель RG-6U 75 Ом - 10 м.

Штекер F (RG-6) накручується — 2 шт.
