Підсилювач мобільного зв'язку KD-2070-GDW із зовнішньою всеспрямованою та 3-ма внутрішніми антенами, 400-600 кв. м.

Гарантія 12 місяців. У разі зламання — заміна на новий репітер без ремонту!

Репітер (ретранслятор, повторювач, підсилювач, бустер, repeater) призначений для посилення радіосигналу Операторів стільникового зв'язку стандарту GSM 900/DCS 1800/4G LTE/3G 2100 МГц.

Комплект ідеально підійде для тих, хто не хоче настроювати зовнішню антену.
Всеспрямовану антену просто необхідно встановити з оглядом 360 градусів на висоті не менш ніж 10 метрів над рівнем землі.

Репітер одночасно посилює сигнал на частотах 900 МГц/1800 МГц і 3G 2100 МГц, що дає змогу за допомогою лише одного цього підсилювача забезпечити якісний зв'язок і інтернет для всіх Операторів стільникового зв'язку.
Це ідеальне рішення для будь-якого об'єкта.

Підходить для встановлення як у межах міста, так і за його межами.

Репітер сумісний з усіма Операторами GSM 900 MГц/DCS 1800 MГц і 3G/4G LTE мережами.

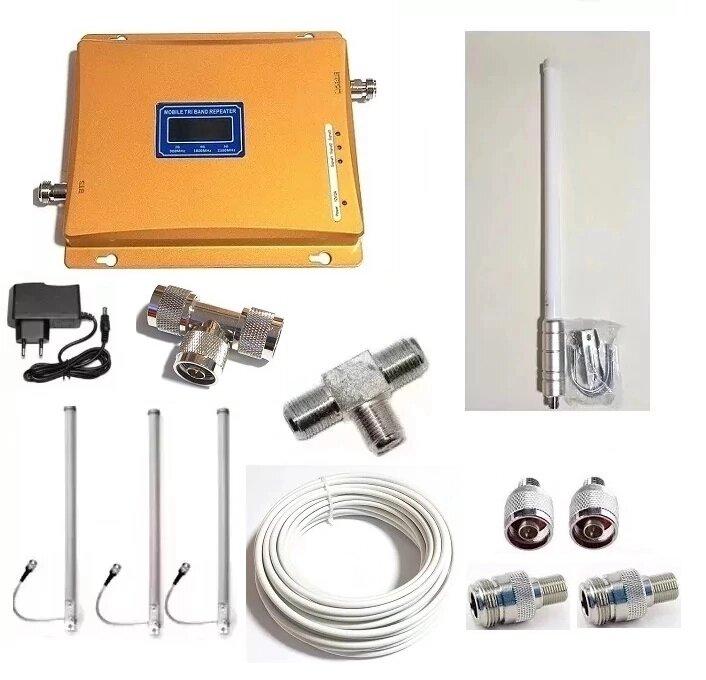

У комплект входить:

1. Зовнішня всеспрямована антена 698-2700 МГц 10-12 дБ- 1 шт.

2. Внутрішня кругова антена DN-901821-05 — 3 шт.

3. Перехідники з "N" на "F" — 4 шт.

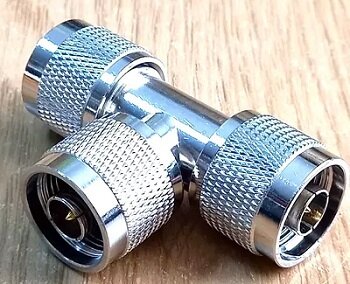

4. Ділник потужності на дві точки на N роз'ємах — 1 шт.

5. Ділник потужності на дві точки на F роз'ємах — 1 шт.

6. Кабель RG-6U 75 Ом - 130 м.

6. Репітер OSP-2065-GDW 900/1800/2100 МГц із блоком живлення 1 шт.

Характерні особливості:
-працює відразу в трьох діапазонах: 900/1800/2100 МГц;
-високий коефіцієнт посилення;
-велика площа покриття;
-сучасна елементна база, гарна фільтрація, точна частота;
-забезпечує стійке приймання сигналів базової станції оператора в місцях зі слабким рівнем прийнятих сигналів стільникового зв'язку;
-оперативність і простота встановлення, низьке енергоспоживання, велика площа покриття;
-металічний корпус вирізняється міцністю й довговічністю;
— встановлення та настроювання власними силами, не вимагає витрат на високопрофесійного фахівця.

Найтиповіші об'єкти для встановлення цього репітера:
-дом та офіс;
-підвал і склад;
-тунель і метро;
-ліфт;
-у міських умовах, у будівлях із залізобетонними стінами та перекриттями — квартири та офіси на нижніх поверхах залізобетонних будівель за «щільної» забудівлі, особливо «глиті» кімнати всередині будівель;
-в підвальних і напівпідвальних приміщеннях у межах міста — офіси, клуби, ресторани тощо;
-підземні переходи, автостоянки тощо;
-видалені об'єкти від стільникової мережі — заміські котеджі, приватні будинки.

Основні технічні характеристики ретранслятора:

Порядок встановлення репітера:

1) Антена зовнішня встановлюється суто вертикально з оглядом 360° на кронштейні або щоглі на даху будинку на рівні не менш ніж 10 м над землею.

Дуже важливо, щоб зовнішня антена була на більш високому рівні щодо внутрішньої антени.

2) Внутрішня антена встановлюється на відстані не менш ніж 10 метрів від зовнішньої антени, що більше буде відстань між антенами, то краще буде якість сигналу.

Для під'єднання трьох внутрішніх антен використовуйте роздільник потужності на N роз'ємах (накручується прямо на роз'єм репітер) і ділник потужності на F роз'ємах.

3) Кабель розрізаєте в потрібному місці. Репітер ставиться, як врізка в кабель.

Накручуєте перехідники N-F для репітера на кабель.

4) Кабель зовнішньої антени під'єднується до роз'єму BTS (outdoor), роздільник потужності під'єднується до роз'єму Mobile (indoor) через кабель (не менш ніж 1,5-2 м) за допомогою перехідників.
На виході роздільника потужності під'єднуються кабельні магістралі для внутрішніх антен.

Репітер вмикати в мережу 220 В тільки з під'єднаними антенами, інакше несттримання положення може призвести до зламання самого репітера.

5) Репітер готовий до роботи та за кілька хвилин, якщо Ви правильно все під'єднали, то сигнал від будь-якого з наявних у зоні доступу операторів зв'язку буде посилений за можливістю до максимального рівня.

Зверніть увагу!
Внутрішня та зовнішня антени репітера  в ідеалі мають бути розділені перешкодою, яка не пропускає сигнал зв'язку (залізодатна стіна, перекриття поверхів тощо), важливо також розділяти горизонтальні площини антен (зовнішня на даху, внутрішня — усередині будинку, у нижній його частині). Інакше, можливий небажаний «ефект еха або самовибудження», коли репітер посилюватиме свій власний сигнал (аналогічний ефект під час підведення мікрофона до динаміка).

Комутація антен і ВЧ кабелів має проводитися тільки за вимкненого живлення репітера!

Дисплей репітера не несе важливої інформації. Не звертайте на нього жодної уваги.
Репітер посилює всіх Операторів і що виводиться на дисплеї репітера в цей момент часу неможливо зрозуміти. Наприклад, рівні сигналу не вашого Оператора.

Можливі несправності:
Немає сигналу — постарайтеся спрямувати антену так, щоб вона була максимально точно спрямована на найближчу вишку стільникового оператора, спробуйте змінити положення зовнішньої антени, переконайтеся, що сигнал у зоні зовнішньої антени не слабшає -70 дБ, збільште дистанцію між зовнішньою та внутрішньою антенами, перевірте усі з'єднання.
