Підсилювач зв'язку SST-1765-DW із зовнішньою панельною та внутрішньою круговою антеною з N роз'ємом, 300 кв. м.

Гарантия 12 месяцев. В случае поломки - замена на новый репитер без ремонта!

Репитер (ретранслятор, повторитель, усилитель, бустер, repiater) предназначен для усиления радиосигнала Операторов сотовой связи стандарта DCS 1800/4G LTE 1800 МГц (Киевстар, Lifecell, Vodafone Украина) и 3G WCDMA 2100 МГц (Киевстар, Lifecell, Vodafone Украина, 3Mob/Lycamobile).

Двухдиапазонный усилитель предназначен для обеспечения качественной голосовой связи 2G 1800/3G 2100 МГц и стабильной передачи интернет-данных 4G LTE 1800/3G 2100 МГц.
Репитер совместим со всеми сетями и провайдерами WСDMA 3G 2100 и DCS 1800/4G LTE 1800.
Рекомендуется для установки на удаленных объектах от базовых станций с очень слабым уровнем сигнала.
Репитер обеспечивает стабильную, устойчивую связь для общения по мобильному телефону и стабильный интернет.
Уменьшает сверхвысокочастотное излучение телефона, таким образом уменьшая негативное влияние на здоровье человека.

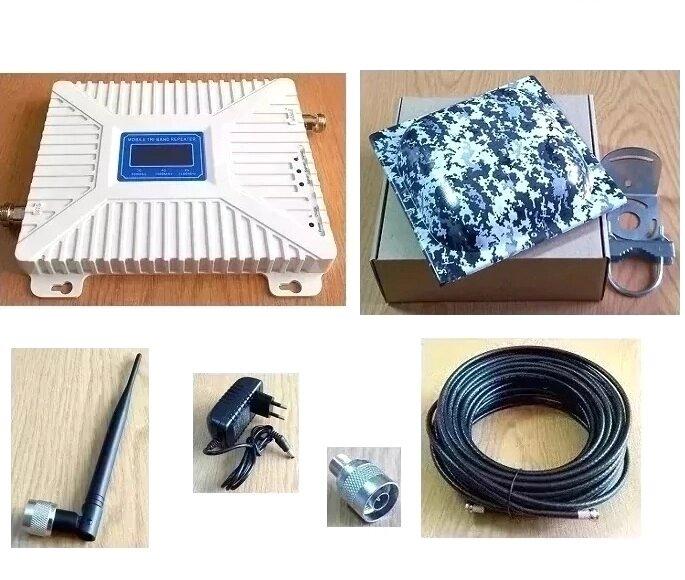

В комплект входит:

1. Внешняя панельная антенна DN-17WC 1610-3116 МГц 2х12-18 дБ - 1 шт.

2. Внутренняя антенна круговая с N разъемом - 1 шт.

3. Переходники с "N" на "F" - 1 шт.

4. Кабель RG-6U 75 Ом - 20 м.

5. Репитер SST-1765-DW 1800/2100 МГц с блоком питания - 1 шт.

Преимущества усилителя:
-усиливает сигнал сразу всех операторов в диапазоне 1800 и 2100 МГц (Киевстар, Vodafone, Lifecell);
-работает в местах со слабым уровнем сигнала;
-высокое качество связи и надежность в работе;
-оснащен системой защиты от помех;
-автоматическая регулировка усиления (АРУ);
-компактный размер и простота установки;
-снижает уровень излучения мобильного телефона и его энергопотребление.

Основные технические характеристики ретранслятора:

Порядок установки репитера:

1) Антенна внешняя устанавливается на кронштейне на крыше, фасаде дома. Можно использовать мачты или имеющиеся постройки.

Направление антенны – в сторону предполагаемого источника сигнала (с возможностью корректировки направления в процессе тестирования).

Кабель подключаетcя через обычный F разъем. На антенне два F-female (мама) разъема.  Необходимо использовать один из разъемов антенны (определяется экспериментально).

В первую очередь рекомендуем подключить кабель к нижнему разъему, обозначенному буквой V (вертикальная поляризация).

Очень важно, чтобы внешняя антенна находилась на более высоком уровне по отношению к внутренней антенне.

Подсоедините кабель с одной стороны к разъему внешней антенны, с другой стороны - накрутите на разъем репитера BTS (outdoor).

2) Внутреннюю антенну накручиваете прямо на разъем репитера. Расстояние между антеннами должно быть не менее 10 метров. Чем больше будет расстояние между антеннами, тем лучше будет качество сигнала.

3) Накручиваете переходник N-F для репитера на кабель внешней антенны.

4) Кабель внешней антенны подключается к разъему BTS (outdoor), внутренняя антенна накручивается прямо на разъем репитера Mobile (indoor).

Репитер включать в сеть 220 В только с подключенными антеннами, в противном случае несоблюдение порядка установки может привести к поломке самого репитера.

5) Репитер готов к работе и через несколько минут, если Вы правильно все подключили, то сигнал от любого из имеющихся в зоне доступа операторов связи будет усилен по возможности до максимального уровня.

Обратите внимание!
Внутренняя и внешняя антенны репитера  в идеале должны быть разделены препятствием, которое не пропускает сигнал связи (железобетонная стена, перекрытия этажей и т.д.), важно также разделять горизонтальные плоскости антенн (наружная на крыше, внутренняя - внутри дома, в нижней его части). В противном случае, возможен нежелательный «эффект эха или самовозбуждения», когда репитер будет усиливать свой собственный сигнал (аналогичный эффект при поднесении микрофона к динамику).

Коммутация антенн и ВЧ кабелей должна производиться только при выключенном питании репитера!

Дисплей репитера не несет важной информации. Не обращайте на него никакого внимания.
Репитер усиливает всех Операторов и что отображается на дисплее репитера в данный момент времени невозможно понять. Например, уровни сигнала не вашего Оператора.

Возможные неполадки:
Нет сигнала - постарайтесь направить антенну так, чтобы она была максимально точно направлена на ближайшую вышку сотового оператора, попробуйте изменить положение наружной антенны, убедитесь, что сигнал в зоне наружной антенны не слабее -70 дБ, увеличьте дистанцию между внешней и внутренней антеннами, проверьте все соединения.
