Репітер підсилювач мобільного зв'язку дводіапазонний LTK-1560-GW 900/2100 МГц з антенами, кабелем, повербанком 20000 мАч

Ретранслятор підсилювач мобільного зв'язку дводіапазонний LTK-1560-GW 900/2100 МГц з антенами, кабелем, повербанком 20000 мАг.

Двохдіапазонний підсилювач призначений для забезпечення якісного голосового зв'язку 2G 900/3G 2100 МГц та стабільної передачі інтернет-даних 4G LTE 900, 3G/4G LTE 2100 МГц (Київстар, Vodafone, Lifecell).

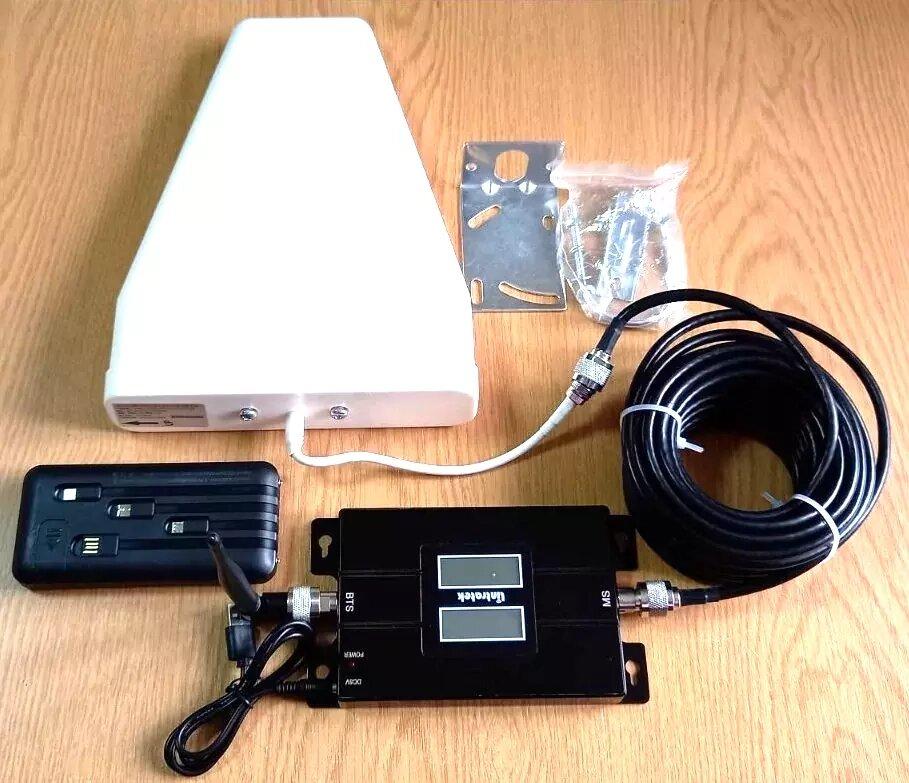

У комплект входить:
1. Зовнішня логоперіодична антена 806-2700 МГц 8/9 дБ - 1 шт.
https://repiter.mobi/p/1572625520-antenna-698-3800-mgc-8-9-dbi-100-vt-logoperiodicheskaya-gjx/

2. Внутрішня антена кругова з N роз'ємом - 1 шт.
https://repiter.mobi/p/549018179-antenna-vsenapravlennaya-s-n-razemom-800-2200-mgc-3-db/

3. Кабель RG-6U 75 Ом з обжатими N-male роз'ємами – 10 м.
https://repiter.mobi/p/1369692893-kabel-koaksialnyy-rg-6u-75-om-10-m-s-obzhatymi-razemami-n-male-papa/

4. Репітер дводіапазонний LTK-1560-GW 900/2100 МГц з блоком живлення - 1 шт.
https://repiter.mobi/p/680082026-3g-repiter-usilitel-ltk-1765-w-65-dbi-17-dbm-2100-mhz/

5. Кабель USB тато зі штекером живлення 5,5х2.1 - 1 шт.

6. Повербанк (Power Bank) HY-5 20000 мАг - 1 шт.
https://repiter.mobi/p/1373193536-power-bank-20000-mach-chernyy/

Порядок встановлення репітера:
1) Зовнішня антена встановлюється на кронштейні на даху, фасаді будинку. Можна використовувати щогли або наявні споруди. Напрямок антени – у бік передбачуваного джерела сигналу (з можливістю коригування напряму у процесі тестування). Дуже важливо, щоб зовнішня антена знаходилася на вищому рівні по відношенню до внутрішньої антени.

Підключіть кабель з одного боку до роз'єму зовнішньої антени, з іншого боку - накрутіть на роз'єм репітера BTS (outdoor).

2) Внутрішня антена накручується прямо на роз'єм репітера Mobile (indoor). Відстань між зовнішньою та внутрішньою антеною по прямій має бути не менше 10 метрів. Чим більшою буде відстань між антена, тим краще буде якість сигналу.

3) Підключіть кабель з одного боку до роз'єму зовнішньої антени, з іншого боку - накрутіть на роз'єм репітера BTS (outdoor) за допомогою перехідників з N на F.

4) Кабель зовнішньої антени підключається до гнізда BTS (outdoor), внутрішня антена підключається до гнізда Mobile (indoor).
Репітер включати в мережу 220 В тільки з підключеними антенами, інакше недотримання порядку установки може призвести до поломки самого репітера.

5) Репітер готовий до роботи і через кілька хвилин, якщо Ви правильно все підключили, то сигнал від будь-якого з зон доступу операторів зв'язку буде посилений по можливості до максимального рівня.

Зверніть увагу!
Внутрішня і зовнішня антени репітера в ідеалі повинні бути розділені перешкодою, яка не пропускає сигнал зв'язку (залізобетонна стіна, перекриття поверхів і т.д.), важливо також розділяти горизонтальні площини антен (зовнішня на даху, внутрішня - всередині будинку, в нижній його частині ). В іншому випадку, можливий небажаний «ефект луни або самозбудження», коли репітер посилюватиме свій власний сигнал (аналогічний ефект при піднесенні мікрофона до динаміка).
Комутація антен і кабелів ВЧ повинна проводитися тільки при вимкненому живленні репітера!
Якщо підключаєте дві або більше внутрішніх антени - спочатку потрібно налаштувати систему на одній внутрішній антені і тільки потім ставити дільник потужності та додаткові антени.
Від репітера до дільника потужності необхідно використовувати кабель щонайменше 1,5-2 метри (можна більше).
Дисплей репітера не несе важливу інформацію. Не звертайте на нього жодної уваги.
Репітер підсилює всіх Операторів і що відображається на дисплеї репітера в даний момент неможливо зрозуміти. Наприклад, рівні сигналу не вашого оператора.

Можливі неполадки:
Немає сигналу - постарайтеся направити антену так, щоб вона була максимально точно спрямована на найближчу вежу стільникового оператора, спробуйте змінити положення зовнішньої антени, переконайтеся, що сигнал у зоні зовнішньої антени не слабший за -70 дБ, збільште дистанцію між зовнішньою та внутрішньою антенами, перевірте всі з'єднання.
