Автономний ретранслятор підсилювач мобільного зв'язку MS-1811-D 2G/4G 1800 МГц, сонячна панель 11,5Вт, повербанк 20000 мАг.
Сонячна панель ставиться під кутом 30-45 градусів у літню пору і 60-70 градусів у зимовий час.Неприпустиме попадання тіні від листя чи сусідніх предметів.
Панель має бути освітлена сонцем повністю.
Характеристики потужності наведені для пікових умов сонячного освітлення. Сонячні панелі в похмуру погоду, а також увечері, вранці та вночі НЕ ПРАЦЮЮТЬ.
Потрібно ставити тільки в місце, де немає часткового затінення панелі тільки перпендикулярно до сонячних променів. Панелі працюють лише за прямого сонячного світла.
Також потрібно дивитися, щоб гілки, трава, каміння чи інші перешкоди не створювали тіні на поверхні сонячної панелі.
Затінення навіть невеликої ділянки панелі призводить до значної втрати потужності.
Сонячну панель слід захищати від механічних пошкоджень, які можуть вивести її з ладу.
Призначений для забезпечення якісного голосового зв'язку 2G 1800 МГц і стабільної передачі інтернет-даних 4G LTE 1800 МГц.
Сумісний з усіма операторами та мережами DCS 1800/4G LTE 1800 MГц.
Комплект може бути запитаний як від електрики (блок живлення в комплекті), так і від повербанка ємністю 20000 мАг.

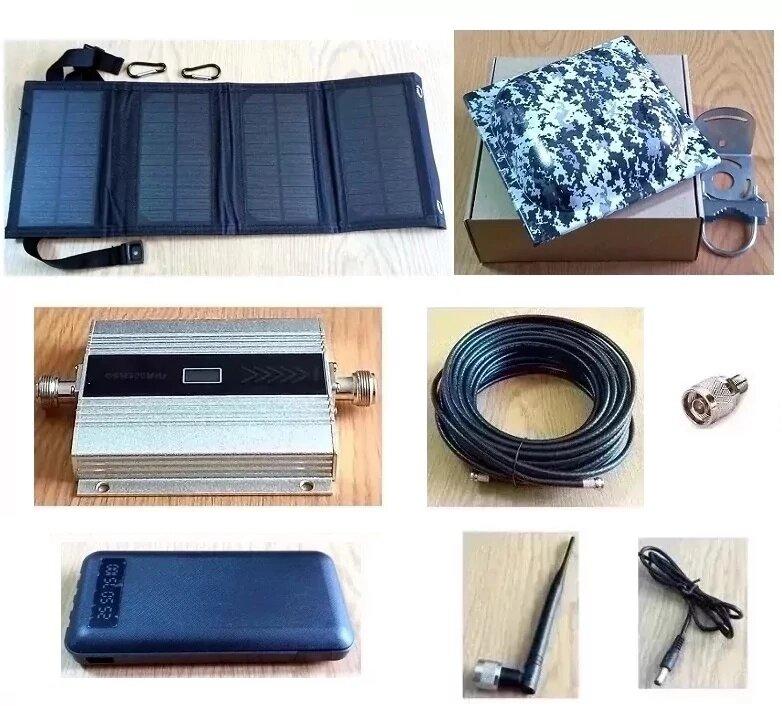

У комплект входить:
1. Антена панельна 3G/4G LTE DN-17WC 1610-2900 МГц 2х12-18 дБ - 1 шт.
https://repiter.mobi/p/1453796856-antenna-panelnaya-2g-3g-4g-lte-dn-17wc-820-980-1700-2700-mgc-2h12-18-db-zimniy-kamuflyazh/
2. Внутрішня антена кругова з N роз'ємом - 1 шт.
https://repiter.mobi/p/549018179-antenna-vsenapravlennaya-s-n-razemom-800-2200-mgc-3-db/
3. Кабель RG-6U 75 Ом – 10 м.
https://repiter.mobi/p/1599255855-kabel-koaksialnyy-rg-6u-finmark-f690bv-75-om-chernyy/ (або подібний)
4. Перехідник з "N" на "F" – 1 шт.
https://repiter.mobi/p/33981242-perehodnik-n-male-f-female/
4. Репітер MS-1811-D 1800 МГц з блоком живлення - 1 шт.
https://repiter.mobi/p/622053722-repiter-usilitel-ms-1811-d-mini-55-dbi-11-dbm-1800-mhz-s-displeem-original/
5. Кабель USB тато зі штекером живлення 3,5х1.35 - 1 шт.
6. Зарядний пристрій розкладний на 4 сонячних модулях, 5В 2.3А в захисному чохлі з карабінами, чорний колір - 1 шт.
https://repiter.mobi/p/1401550341-raskladnoe-zaryadnoe-ustroystvo-na-4-solnechnyh-modulyah-5v-2-4a-v-zashchitnom-chehle-s-karabinami-chernyy-cvet/
7. Повербанк Power Bank HY-5 20000 мАг - 1 шт.
https://repiter.mobi/p/1373193536-power-bank-20000-mach-chernyy/
Порядок встановлення репітера:
1) Зовнішня антена встановлюється на кронштейні на даху, фасад будинку. Можна використовувати щогли або наявні споруди.
Напрямок антени – у напрямку передбачуваного джерела сигналу (з можливістю коригування напряму у процесі тестування).
Кабель підключається через звичайний роз'єм F. На антені два F-female (мама) роз'єму. Необхідно використовувати один із роз'ємів антени (визначається експериментально).
Насамперед рекомендуємо підключити кабель до нижнього роз'єму, позначеного буквою V (вертикальна поляризація).
Дуже важливо, щоб зовнішня антена знаходилася на найвищому рівні по відношенню до внутрішньої антени.
Підключіть кабель з одного боку до роз'єму зовнішньої антени, з іншого боку - накрутіть на роз'єм репітера BTS (outdoor).
2) Внутрішня антенна накручується прямо на роз'єм репітера Mobile (indoor). Відстань між зовнішньою та внутрішньою антеною по прямій має бути не менше 10 метрів. Чим більшим буде відстань між антенна, тим краще буде якість сигналу.
3) Підключіть кабель з одного боку до роз'єму зовнішньої антени, з іншого боку - накрутіть на роз'єм репітера BTS (outdoor) за допомогою перехідників з N на F.
4) Кабель зовнішньої антени підключається до гнізда BTS (outdoor), внутрішня антена підключається до гнізда Mobile (indoor).
Репітер включати в мережу 220 В тільки з підключеними антенами, інакше недотримання порядку установки може призвести до поломки самого репітера.
5) Репітер готовий до роботи і через кілька хвилин, якщо Ви правильно все підключили, то сигнал від будь-якого з зон доступу операторів зв'язку буде посилений по можливості до максимального рівня.
Зверніть увагу!
Внутрішня і зовнішня антени репітера в ідеалі повинні бути розділені перешкодою, яка не пропускає сигнал зв'язку (залізобетонна стіна, перекриття поверхів і т.д.), важливо також розділяти горизонтальні площини антен (зовнішня на даху, внутрішня - всередині будинку, в нижній його частині ). В іншому випадку, можливий небажаний «ефект луни або самозбудження», коли репітер посилюватиме свій власний сигнал (аналогічний ефект при піднесенні мікрофона до динаміка).
Комутація антен і кабелів ВЧ повинна проводитися тільки при вимкненому живленні репітера!
Якщо підключаєте дві або більше внутрішніх антени - спочатку потрібно налаштувати систему на одній внутрішній антені і тільки потім ставити дільник потужності та додаткові антени.
Від репітера до дільника потужності необхідно використовувати кабель щонайменше 1,5-2 метри (можна більше).
Дисплей репітера не несе важливу інформацію. Не звертайте на нього жодної уваги.
Репітер підсилює всіх Операторів і що відображається на дисплеї репітера в даний момент неможливо зрозуміти. Наприклад, рівні сигналу не вашого оператора.
Можливі неполадки:
Немає сигналу - постарайтеся направити антену так, щоб вона була максимально точно спрямована на найближчу вежу стільникового оператора, спробуйте змінити положення зовнішньої антени, переконайтеся, що сигнал у зоні зовнішньої антени не слабший за -70 дБ, збільште дистанцію між зовнішньою та внутрішньою антенами, перевірте всі з'єднання.
