Автономний ретранслятор підсилювач мобільного зв'язку MS-1811-D 1800 МГц. сонячна панель 15 Вт, повербанк 20000 мАг

Автономний ретранслятор підсилювач мобільного зв'язку MS-1811-D 1800 МГц. сонячна панель 15 Вт, повербанк 20000 мАг.

Сонячна панель ставиться під кутом 30-45 градусів у літню пору і 60-70 градусів у зимовий час, панель повинна бути освітлена сонцем повністю.
Сонячні панелі в похмуру погоду, а також увечері, вранці та вночі НЕ ПРАЦЮЮТЬ.
Панель потрібно ставити тільки в місце, де немає часткового затінення панелі і перпендикулярно сонячним променям.
Неприпустимо попадання тіні від листя або сусідніх предметів, також потрібно дивитися, щоб гілки, трава, каміння або інші перешкоди не створювали тіні на поверхні сонячної панелі, затінення навіть невеликої ділянки панелі призводить до значної втрати потужності.
Сонячну панель слід захищати від механічних пошкоджень, які можуть вивести її з ладу.

Призначений для забезпечення якісного голосового зв'язку 2G 1800 МГц і стабільної передачі інтернет-даних 4G LTE 1800 МГц.
Репітер сумісний з усіма Операторами DCS 1800 MГц та 4G LTE мережами (Київстар, Vodafone, Lifecell).

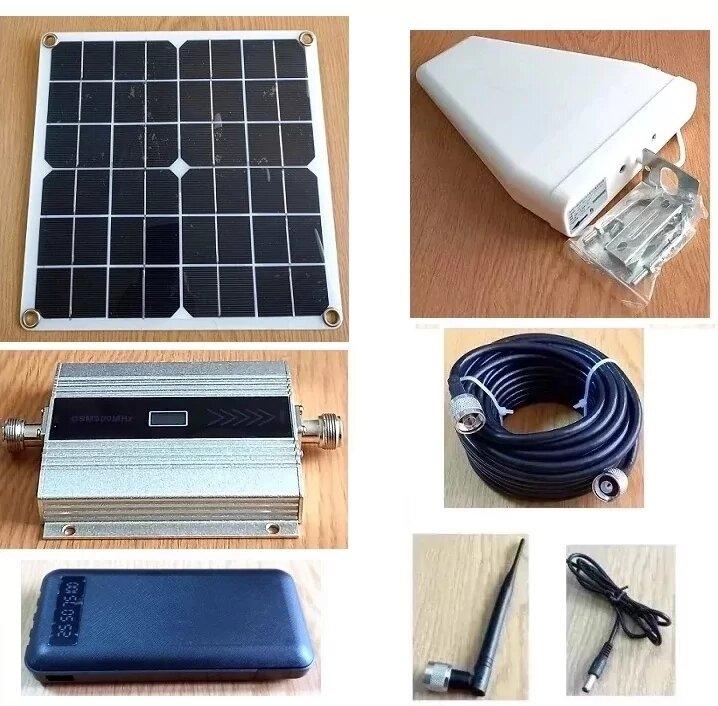

У комплект входить:
1. Зовнішня логоперіодична антена 806-2700 МГц 8/9 дБ - 1 шт.
https://repiter.mobi/uk/p/1572625520-antenna-698-3800-mgc-8-9-dbi-100-vt-logoperiodicheskaya-gjx/

2. Внутрішня антена кругова з N роз'ємом - 1 шт.
https://repiter.mobi/uk/p/549018179-antenna-vsenapravlennaya-s-n-razemom-800-2200-mgc-3-db/

3. Кабель RG-6U 690 75 Ом з обжатими N-male роз'ємами – 10 м.
https://repiter.mobi/uk/p/1369692893-kabel-koaksialnyy-rg-6u-75-om-10-m-s-obzhatymi-razemami-n-male-papa/

4. Репітер MS-1811-D 1800 MГц з блоком живлення - 1 шт.
https://repiter.mobi/uk/p/622053722-repiter-usilitel-ms-1811-d-mini-55-dbi-11-dbm-1800-mhz-s-displeem-original/

5. Кабель USB тато зі штекером живлення 3,5х1.35 - 1 шт.

6. Повербанк Power Bank HY-5 20000 мАг - 1 шт.
https://repiter.mobi/uk/p/1373193536-power-bank-20000-mach-chernyy/

7. Гнучка сонячна панель GT-53 2хUSB, 5 В 3 А 15 Вт з присосками та карабінами - 1 шт.
https://repiter.mobi/uk/p/1401688100-gibkaya-solnechnaya-panel-gt-53-2husb-5-v-3-a-s-prisoskami-i-karabinami/

Порядок встановлення репітера:
1) Зовнішня антена встановлюється на кронштейні на даху, фасаді будинку. Можна використовувати щогли або наявні споруди. Напрямок антени – у бік передбачуваного джерела сигналу (з можливістю коригування напряму у процесі тестування). Дуже важливо, щоб зовнішня антена знаходилася на вищому рівні по відношенню до внутрішньої антени.

Підключіть кабель з одного боку до роз'єму зовнішньої антени, з іншого боку - накрутіть на роз'єм репітера BTS (outdoor).

2) Внутрішня антена накручується прямо на роз'єм репітера Mobile (indoor). Відстань між зовнішньою та внутрішньою антеною по прямій має бути не менше 10 метрів. Чим більшою буде відстань між антена, тим краще буде якість сигналу.

3) Підключіть кабель з одного боку до роз'єму зовнішньої антени, з іншого боку - накрутіть на роз'єм репітера BTS (outdoor) за допомогою перехідників з N на F.

4) Кабель зовнішньої антени підключається до гнізда BTS (outdoor), внутрішня антена підключається до гнізда Mobile (indoor).
Репітер включати в мережу 220 В тільки з підключеними антенами, інакше недотримання порядку установки може призвести до поломки самого репітера.

5) Репітер готовий до роботи і через кілька хвилин, якщо Ви правильно все підключили, то сигнал від будь-якого з зон доступу операторів зв'язку буде посилений по можливості до максимального рівня.

Зверніть увагу!
Внутрішня і зовнішня антени репітера в ідеалі повинні бути розділені перешкодою, яка не пропускає сигнал зв'язку (залізобетонна стіна, перекриття поверхів і т.д.), важливо також розділяти горизонтальні площини антен (зовнішня на даху, внутрішня - всередині будинку, в нижній його частині ). В іншому випадку, можливий небажаний «ефект луни або самозбудження», коли репітер посилюватиме свій власний сигнал (аналогічний ефект при піднесенні мікрофона до динаміка).
Комутація антен і кабелів ВЧ повинна проводитися тільки при вимкненому живленні репітера!
Якщо підключаєте дві або більше внутрішніх антени - спочатку потрібно налаштувати систему на одній внутрішній антені і тільки потім ставити дільник потужності та додаткові антени.
Від репітера до дільника потужності необхідно використовувати кабель щонайменше 1,5-2 метри (можна більше).
Дисплей репітера не несе важливу інформацію. Не звертайте на нього жодної уваги.
Репітер підсилює всіх Операторів і що відображається на дисплеї репітера в даний момент неможливо зрозуміти. Наприклад, рівні сигналу не вашого оператора.

Можливі неполадки:
Немає сигналу - постарайтеся направити антену так, щоб вона була максимально точно спрямована на найближчу вежу стільникового оператора, спробуйте змінити положення зовнішньої антени, переконайтеся, що сигнал у зоні зовнішньої антени не слабший за -70 дБ, збільште дистанцію між зовнішньою та внутрішньою антенами, перевірте всі з'єднання.
