Підсилювач зв'язку 3G/4G LTE KW-2130-W 2100 MГц з зовнішньою логоперіодичною і 5 внутрішніми круговими антенами

Гарантія 12 місяців. У разі поломки – заміна на новий репітер без ремонту!

Репітер (ретранслятор, повторювач, підсилювач, бустер, repeater) призначений для посилення радіосигналу всіх Операторів стільникового зв'язку в діапазоні 2100 МГц (Київстар, Lifecell, Vodafone (Україна), 3Mob/Lycamobile).

Репітер нового покоління з новою материнською платою та захистом мережі.
Високий коефіцієнт посилення 80 дБ.
Потужний – велика площа покриття на одній внутрішній антені.
Наявність автоматичного (AGC) та ручного (MGC) регулювання посилення.
Відрізняється своїм сучасним дизайном, практичним та непомітним в інтер'єрі Вашого приміщення будь-якого класу, компактні розміри, легкість у встановленні та експлуатації.
Рекомендується встановлювати у приватних будинках, квартирах, офісах, кафе, ресторанах, складських приміщеннях, парковках чи напівпідвальних приміщеннях.
Гарантує посилення 3G/4G сигналу операторів Київстар, lifecell, Vodafone (МТС) без додаткових підключень до телефону та/або модему.
Використовуючи цю модель репітера, Ви гарантовано забудете про проблеми з мобільним зв'язком!

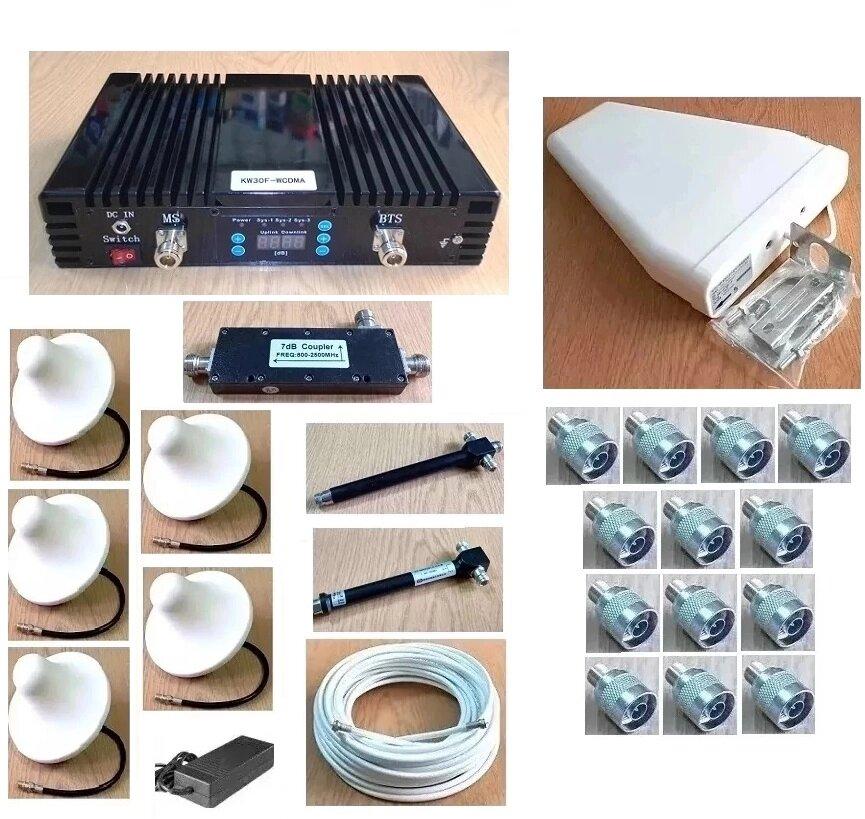

У комплект входить:
1. Зовнішня логоперіодична антена 806-2700 МГц 8/9 дБ – 1 шт.
https://repiter.mobi/p/1572625520-antenna-698-3800-mgc-8-9-dbi-100-vt-logoperiodicheskaya-gjx/

2. Внутрішня стельова антена 2G/3G/4G LTE/Wi-Fi 800-2500 МГц 2/5 дБ - 5 шт.
https://repiter.mobi/p/11586575-antenna-potolochnaya-gsm-cdma-dcs-3g-800-2500-mgc-3-db/

3. Дільник потужності професійний на три точки – 1 шт.
https://repiter.mobi/p/25027804-delitel-moshchnosti-whdsspq-3-sa-800-2500-mgc/

4. Дільник потужності професійний на дві точки –1 шт.
https://repiter.mobi/p/159898970-delitel-moshchnosti-na-dve-tochki-800-2500-mgc-50-w/

5. Відгалужувач потужності професійний несиметричний 1/2 (7 дБ) – 1 шт.
https://repiter.mobi/p/651685705-otvetvitel-moshchnosti-professionalnyy-nesimmetrichnyy-1-2-7-db/

6. Перехідники з "N" на "F" – 13 шт.
https://repiter.mobi/p/33981242-perehodnik-n-male-f-female/

7.  Кабель RG-6U 75 Ом - 100 м.
https://repiter.mobi/p/1599255850-kabel-koaksialnyy-rg-6u-finmark-f690bv-75-om-belyy/ (або подібний)

8. Репітер KW-2130-W 2100 MГц з блоком живлення - 1 шт.
https://repiter.mobi/p/1061735904-3g-repiter-usilitel-kw-2130-w-2100-mgc-80-db-30-dbm-s-zashchitoy-seti-1500-2000-kv-m/

Порядок встановлення репітера:
1) Зовнішня антена встановлюється на кронштейні на даху, фасаді будинку. Можна використовувати щогли або наявні споруди. Напрямок антени – у бік передбачуваного джерела сигналу (з можливістю коригування напряму у процесі тестування).Дуже важливо, щоб зовнішня антена знаходилася на вищому рівні по відношенню до внутрішньої антени.

2) Внутрішня антена встановлюється на стелю та розподіляє сигнал по всій площі приміщення, кут розгортки 360 градусів. Зручна конструкція для встановлення на підвісну стелю (типу Армстронг). Кріпиться антена на стелі за допомогою спеціальної гайки на відстані не менше 10 метрів від зовнішньої антени.
Чим більшою буде відстань між антена, тим краще буде якість сигналу.

Для підключення п'яти внутрішніх антен використовується спочатку відгалужувач потужності на дві точки, потім дільник потужності на дві точки та дільник на три точки.

3) Кабель розріжте в потрібному місці. Репітер ставиться, як урізання в кабель.
Накрутіть перехідники N-F для репітера на кабель.

le="font-size:14px;color:#000000">

4) Кабель зовнішньої антени підключається до гнізда BTS (outdoor), внутрішня антена підключається до гнізда Mobile (indoor).
Репітер включати в мережу 220 В тільки з підключеними антенами, інакше недотримання порядку установки може призвести до поломки самого репітера.

5) Репітер готовий до роботи і через кілька хвилин, якщо Ви правильно все підключили, то сигнал від будь-якого з зон доступу операторів зв'язку буде посилений по можливості до максимального рівня.

Зверніть увагу!
Внутрішня і зовнішня антени репітера в ідеалі повинні бути розділені перешкодою, яка не пропускає сигнал зв'язку (залізобетонна стіна, перекриття поверхів і т.д.), важливо також розділяти горизонтальні площини антен (зовнішня на даху, внутрішня - всередині будинку, в нижній його частині ). В іншому випадку, можливий небажаний «ефект луни або самозбудження», коли репітер посилюватиме свій власний сигнал (аналогічний ефект при піднесенні мікрофона до динаміка).
Комутація антен і кабелів ВЧ повинна проводитися тільки при вимкненому живленні репітера!
Якщо підключаєте дві або більше внутрішніх антени - спочатку потрібно налаштувати систему на одній внутрішній антені і тільки потім ставити дільник потужності та додаткові антени.
Від репітера до дільника потужності необхідно використовувати кабель щонайменше 1,5-2 метри (можна більше).
Дисплей репітера не несе важливу інформацію. Не звертайте на нього жодної уваги.
Репітер підсилює всіх Операторів і що відображається на дисплеї репітера в даний момент неможливо зрозуміти. Наприклад, рівні сигналу не вашого оператора.

Можливі неполадки:
Немає сигналу - постарайтеся направити антену так, щоб вона була максимально точно спрямована на найближчу вежу стільникового оператора, спробуйте змінити положення зовнішньої антени, переконайтеся, що сигнал у зоні зовнішньої антени не слабший за -70 дБ, збільште дистанцію між зовнішньою та внутрішньою антенами, перевірте всі з'єднання.
