Гарантія 12 місяців. У разі зламання — заміна на новий репітер без ремонту!
Комплект призначений для посилення радіосигналу Операторів стільникового зв'язку стандарту DCS 1800/4G LTE 1800 MГц (Кіївстар, Vodafone Україна, Lifecell).
Призначений для забезпечення великих покращень у телефонних зустрічах 2G DCS 1800 MГц і передачах інтернет-даних 4G LTE 1800 MГц.
Забезпечує високу якість роботи стільникових телефонів усередині будівель.
Дає змогу використовувати стільникові телефони та модеми без додаткових кабельних під'єднань до них.
Зменшує ймовірність переривання зв'язку, замірів, випадання сигналу в приміщеннях із пороговим рівнем отриманого сигналу.
Репітер сумісний з усіма Операторами DCS 1800 MГц і 4G LTE-сітками.

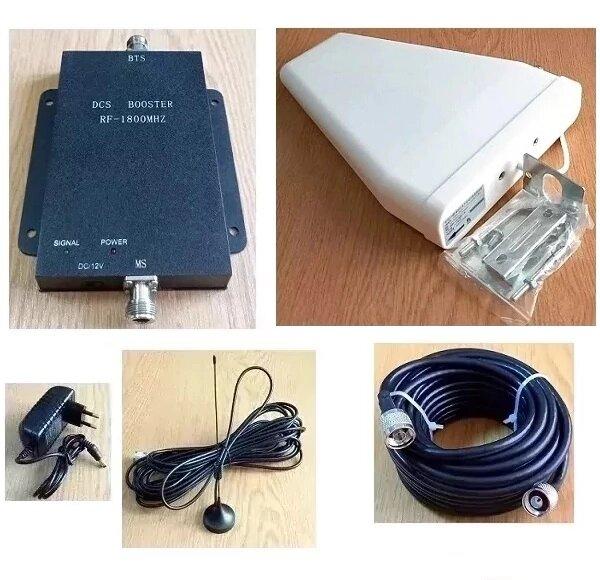

У комплект входить:
1. Зовнішня логоперіодична антена 806-2700 МГц 8/9 дБ - 1 шт.
2. Внутрішня кругова антена на магніті з 10 м кабелю RG-58U та роз'ємом N-male — 1 шт.
3. Кабель RG-6U 75 Ом з обтислими N-male роз'ємами — 10 м.
4. Репітер BL-1817-D 1800 MГц із блоком живлення 1 шт.
Особливості:
-сумісний з усіма Операторами DCS 1800 MГц і 4G LTE мережами;
-економне рішення для зон зі слабким сигналом;
- зводить до мінімуму ймовірність переривань зв'язку, замирення, випадання сигналу в тих будівлях, де надзвичайно низький рівень отриманого сигналу;
-компактний розмір, низьке енергоспоживання, простота встановлення;
-низький рівень випромінювання й енергоспоживання;
-простота встановлення й експлуатації;
-висока якість зв'язку та надійність у роботі;
-підтримка будь-яких стільникових пристроїв.
Найтиповіші об'єкти для встановлення репітера:
-квартири, офіси;
-невеликі магазини, бари, кафе;
-підвальні та напівпідвальні приміщення в межах міста;
-невеликі заміські котеджі, приватні будинки.
Основні технічні характеристики ретранслятора:
Станція-телефон BS-MS | Телефон-станція MS-BS | |
Смуга робочих частот | 869-894 МГц/1805-1880 МГц | 824-849 МГц/1710-1785 МГц |
Номінальний коефіцієнт посилення | 65 дБ | 60 дБ |
Максимальна вихідна потужність | 17 дБм | 16 дБм |
Тип ВЧ-з'єднувачів | N розетка | |
Коефіцієнт шуму | 5 дБ | |
Живлення (через мережевий адаптер) | AC 100-240В, DC 12В/2A | |
Габарити | 195х130х20 мм | |
Вага | 1.1 кг | |
Робоча температура | -10...+55 гр. С | |
Площа покриття | 400-500 кв. м. |
Порядок встановлення репітера:
1) Антена зовнішня встановлюється на кронштейні на даху, фасаді будинку. Можна використовувати щогли або наявні споруди. Напрямок антени — у бік передбачуваного джерела сигналу (з можливістю коригування напрямку в процесі тестування). Дуже важливо, щоб зовнішня антена була на більш високому рівні щодо внутрішньої антени.
2) Під'єднайте кабель з одного боку до роз'єму зовнішньої антени, з іншого боку — накрутіть на роз'єм репітера BTS (outdoor).
3) Внутрішня антена встановлюється на відстані не менш ніж 10 метрів від зовнішньої антени, що більше буде відстань між антенами, то краще буде якість сигналу.
4) Накрутіть кабель внутрішньої антени на роз'єм репітера MS (indoor).
5) Репітер вмикати в мережу 220 В тільки з під'єднаними антенами, інакше недотримання порядку встановлення може призвести до зламання самого репітера.
6) Репітер готовий до роботи та за кілька хвилин, якщо Ви правильно все під'єднали, то сигнал від будь-якого з наявних у зоні доступу операторів зв'язку буде посилений за можливістю до максимального рівня.
Зверніть увагу!
Внутрішня та зовнішня антени репітера в ідеалі мають бути розділені перешкодою, яка не пропускає сигнал зв'язку (залізоподібна стіна, перекриття поверхів тощо), важливо також розділяти горизонтальні площини антен (зовнішня на даху, внутрішня — усередині будинку, у нижній його частині). Інакше, можливий небажаний «ефект еха або самовибудження», коли репітер посилюватиме свій власний сигнал (аналогічний ефект під час підведення мікрофона до динаміка).
Комутація антен і ВЧ кабелів має проводитися тільки за вимкненого живлення репітера!
Можливі несправності:
Немає сигналу — постарайтеся спрямувати антену так, щоб вона була максимально точно спрямована на найближчу вишку стільникового оператора, спробуйте змінити положення зовнішньої антени, переконайтеся, що сигнал у зоні зовнішньої антени не слабшає -70 дБ, збільште дистанцію між зовнішньою та внутрішньою антенами, перевірте усі з'єднання.
Основні | |
---|---|
Виробник | Signal link |
Вага | 1.1 кг |
Користувацькі характеристики | |
Блок живлення | 12В/2А |
Вид | лінійні (бустери) |
Вбудована система захисту від самозбудження і перешкод | Так |
Вихідна потужність | 17 дБМ |
Герметичний корпус (підходить для монтажу вуличного) | Немає |
Графічний дисплей | Немає |
Діапазон частот | 4G LTE 1800 MHz|DCS-1800 |
Коефіцієнт посилення | 65 dB |
Наявність регулювання посилення | Немає |
Живлення | адаптер |
Площа покриття | 400 |
Споживана потужність | 24 Вт |
Тип | активний |
Тип ВЧ-з'єднувачів | N-female |
