Гарантія 12 місяців. У разі поломки – заміна на новий репітер без ремонту!
Комплект призначений для посилення радіосигналу Операторів стільникового зв'язку стандарту DCS 1800/4G LTE 1800 MГц (Київстар, Vodafone Україна, Lifecell).
Призначений для забезпечення якісного голосового зв'язку 2G 1800 МГц та стабільної передачі інтернет-даних 4G LTE 1800 МГц.
Пристрій забезпечить якісний стільниковий зв'язок та 4G інтернет на великій площі.
Забезпечує стійкий прийом сигналів базової станції оператора в місцях зі слабким рівнем сигналів стільникового зв'язку, що приймаються.
Однією з основних особливостей репітера – простота установки.
Для неї не потрібно особливих знань, тому здійснити її самостійно не складе труднощів.
Лише потрібно буде правильно змонтувати антени, підключити кабель коаксіальний, включити живлення - і Ви гарантовано залишатиметеся на зв'язку всі 24 години на добу.
Репітер сумісний з усіма операторами DCS 1800 MГц та 4G LTE мережами.

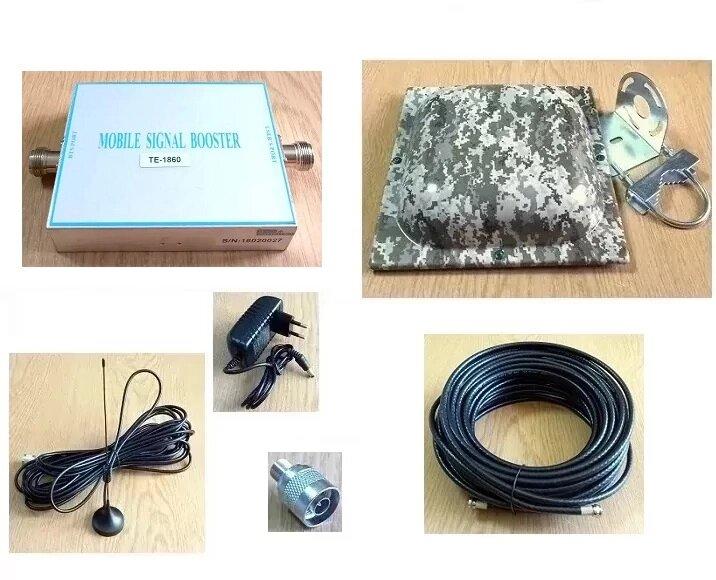

У комплект входить:
1. Зовнішня панельна антена DN-17U 1610-2900 МГц - 1 шт.
https://repiter.mobi/p/1453515971-antenna-panelnaya-2g-3g-4g-lte-dn-17u-820-980-1700-2700-mgc-2h12-18-db/
2. Внутрішня кругова антена на магніті з 10 м кабелю RG-58U та роз'ємом N-male - 1 шт.
https://repiter.mobi/p/1368373515-antenna-universalnaya-na-magnite-s-10-m-kabelya-rg-58u-i-n-razemom-698-2700-mgc-7-db/
3. Перехідники з "N" на "F" – 1 шт.
https://repiter.mobi/p/33981242-perehodnik-n-male-f-female/
4. Кабель RG-6U 75 Ом - 20 м.
https://repiter.mobi/p/1502285246-kabel-koaksialnyy-rg-213-u-mnogozhilnyy-50-om-med-10-mm/ (або подібний)
5. Репітер TE-1860-D 1800 MГц з блоком живлення - 1 шт.
https://repiter.mobi/p/109630696-repiter-usilitel-dcs-1860-sa-1800-mhz-60dbi-17-dbm-original-povyshennaya-nadezhnost/
Порядок встановлення репітера:
1) Зовнішня антена встановлюється на кронштейні на даху, фасаді будинку. Можна використовувати щогли або наявні споруди.
Напрямок антени – у бік передбачуваного джерела сигналу (з можливістю коригування напряму у процесі тестування).

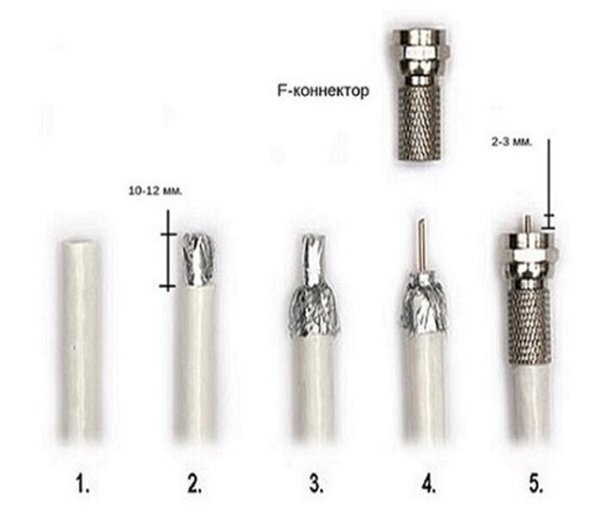

Кабель підключається через звичайний F роз'єм. На антені два F-female (мама) роз'єму. Необхідно використовувати один із роз'ємів антени (визначається експериментально).
Насамперед рекомендуємо підключити кабель до нижнього роз'єму, позначеного буквою V (вертикальна поляризація).
Дуже важливо, щоб зовнішня антена знаходилася на вищому рівні по відношенню до внутрішньої антени..
ВАЖЛИВО! Задня частина антен може бути світло-сіра, темно-зелена або камуфляж піксель (дивіться фото). Вирушає у випадковому порядку.
Підключіть кабель з одного боку до роз'єму зовнішньої антени, з іншого боку - накрутіть на роз'єм репітера BTS (outdoor).
3) Внутрішня антена встановлюється на відстані не менше 10 метрів від зовнішньої антени, чим більше буде відстань між антена, тим краще буде якість сигналу.
Накрутіть кабель внутрішньої антени на роз'єм репітера MS (indoor).
4) Кабель зовнішньої антени підключається до гнізда BTS (outdoor), внутрішня антена підключається до гнізда Mobile (indoor).
Репітер включати в мережу 220 В тільки з підключеними антенами, інакше недотримання порядку установки може призвести до поломки самого репітера.
5) Репітер готовий до роботи і через кілька хвилин, якщо Ви правильно все підключили, то сигнал від будь-якого з зон доступу операторів зв'язку буде посилений по можливості до максимального рівня.
Зверніть увагу!
Внутрішня і зовнішня антени репітера в ідеалі повинні бути розділені перешкодою, яка не пропускає сигнал зв'язку (залізобетонна стіна, перекриття поверхів і т.д.), важливо також розділяти горизонтальні площини антен (зовнішня на даху, внутрішня - всередині будинку, в нижній його частині ). В іншому випадку, можливий небажаний «ефект луни або самозбудження», коли репітер посилюватиме свій власний сигнал (аналогічний ефект при піднесенні мікрофона до динаміка).
Комутація антен і кабелів ВЧ повинна проводитися тільки при вимкненому живленні репітера!
Якщо підключаєте дві або більше внутрішніх антени - спочатку потрібно налаштувати систему на одній внутрішній антені і тільки потім ставити дільник потужності та додаткові антени.
Від репітера до дільника потужності необхідно використовувати кабель щонайменше 1,5-2 метри (можна більше).
Дисплей репітера не несе важливу інформацію. Не звертайте на нього жодної уваги.
Репітер підсилює всіх Операторів і що відображається на дисплеї репітера в даний момент неможливо зрозуміти. Наприклад, рівні сигналу не вашого оператора.
Можливі неполадки:
Немає сигналу - постарайтеся направити антену так, щоб вона була максимально точно спрямована на найближчу вежу стільникового оператора, спробуйте змінити положення зовнішньої антени, переконайтеся, що сигнал у зоні зовнішньої антени не слабший за -70 дБ, збільште дистанцію між зовнішньою та внутрішньою антенами, перевірте всі з'єднання.
Основні | |
---|---|
Виробник | MGC |
Споживана потужність | 10 Вт |
Користувальницькі характеристики | |
Блок живлення | 5В/2А |
Вид | лінійні (бустери) |
Вбудована система захисту від самозбудження і перешкод | Так |
Вихідна потужність | 17 дБМ |
Герметичний корпус (підходить для монтажу вуличного) | Немає |
Графічний дисплей | Немає |
Діапазон частот | 4G LTE 1800 MHz|DCS-1800 |
Наявність регулювання посилення | Немає |
Живлення | адаптер |
Площа покриття | 300 |
Тип | активний |
Тип ВЧ-з'єднувачів | N-female |
Вага | 0.6 кг |
Коефіцієнт посилення | 60 dB |
