Гарантія 12 місяців. У разі зламання — заміна на новий репітер без ремонту!
Репітер (ретранслятор, повторювач, підсилювач, бустер, repiater) призначений для посилення радіосигналу Операторів стільникового зв'язку стандарту DCS 1800/4G LTE 1800 МГц (Кієвстар, Lifecell, Vodafone Україна) і 3G WCDMA 2100 МГц (Кієвстар, Lifecell, Vodafone Украина, 3Mob/Lycamobile).
Дводіапазонний підсилювач призначений для забезпечення якісного голосового зв'язку 2G 1800/3G 2100 МГц і стабільного передавання інтернет-даних 4G LTE 1800/3G 2100 МГц.
Репітер сумісний зпро всі мережі та провайдери WCDMA 3G 2100 і DCS 1800/4G LTE 1800.
Встановити репітер можна практично в будь-якій будівлі: офісі, підвалі, цокольному приміщенні, клубі, ресторані, приватному будинку, складському приміщенні, ліфтах тощо.
Це ідеальне рішення для будь-якого об'єкта в міських умовах і за містом.

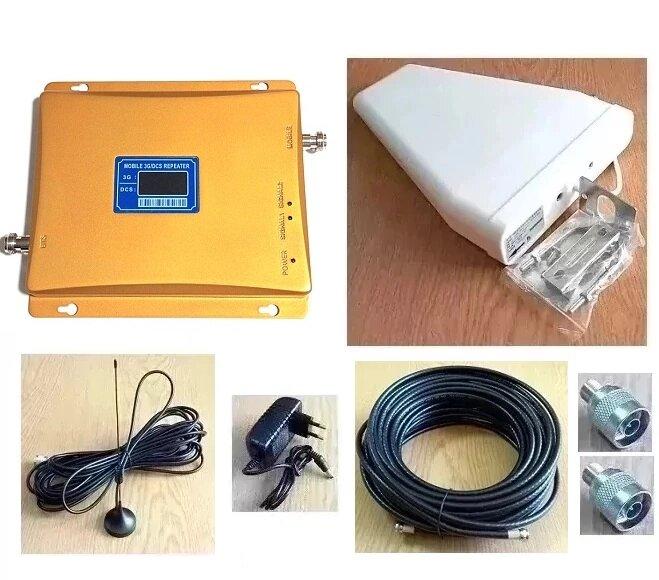

У комплект входить:
1. Зовнішня логоперіодична антена 806-2700 МГц 8/9 дБ - 1 шт.
2. Внутрішня кругова антена на магніті з 10 м кабелю RG-58U та роз'ємом N-male — 1 шт.
3. Перехідники з "N" на "F" — 1 шт.
4. Кабель RG-6U 75 Ом - 20 м.
5. Репітер LTK-1770-DW 1800/2100 МГц із блоком живлення 1 шт.
Найтиповіші об'єкти для встановлення репітера:
-у міських умовах, у будівлях із залізобетонними стінами та перекриттями — квартири та офіси на нижніх поверхах залізобетонних будівель за «щільної» забудови, особливо «глибиті» кімнати всередині будівель;
-в підвальних і напівпідвальних приміщеннях у межах міста — офіси, клуби, ресторани тощо;
-тунель і метро;
-ліфт;
-автомобіль — автомобіль, вантажівка тощо;
-судно — яхта, човен тощо;
-підземні переходи, автостоянки тощо;
—частинні будинки, невеликі котеджі тощо.
Основні технічні характеристики ретранслятора:
Станція-телефон BS-MS | Телефон-станція MS-BS | |
Смуга робочих частот | 1805-1880 МГц/2110-2170 МГц | 1710-1785 МГц/1920-1980 МГц |
Номінальний коефіцієнт посилення | 70 дБ | 65 дБ |
Максимальна вихідна потужність | 17 дБм | 15 дБм |
Тип ВЧ-з'єднувачів | N розетка | |
Коефіцієнт шуму | 5 дБ | |
Живлення (через мережевий адаптер) | AC 100-240В, DC 12В/2A | |
Габарити | 235х182х21 мм | |
Вага | 1,14 кг | |
Робоча температура | -10...+55 гр. С |
Порядок встановлення репітера:
1) Антена зовнішня встановлюється на кронштейні на даху, фасаді будинку. Можна використовувати щогли або наявні споруди. Напрямок антени — у бік передбачуваного джерела сигналу (з можливістю коригування напрямку в процесі тестування). Дуже важливо, щоб зовнішня антена була на більш високому рівні щодо внутрішньої антени.
2) Внутрішня антена встановлюється на відстані не менш ніж 10 метрів від зовнішньої антени, що більше буде відстань між антенами, то краще буде якість сигналу.
3) Репітер ставиться, як врізка в кабель.
Накручуєте перехідники N-F для репітера на кабель.
4) Кабель зовнішньої антени під'єднується до роз'єму BTS (outdoor), внутрішня антена під'єднується до роз'єму Mobile (indoor).
Репітер вмикати в мережу 220 В тільки з під'єднаними антенами, інакше недотримання порядку встановлення може призвести до зламання самого репітера.
5) Репітер готовий до роботи та за кілька хвилин, якщо Ви правильно все під'єднали, то сигнал від будь-якого з наявних у зоні доступу операторів зв'язку буде посилений за можливістю до максимального рівня.
Зверніть увагу!
Внутрішня та зовнішня антени репітера в ідеалі мають бути розділені перешкодою, яка не пропускає сигнал зв'язку (залізоподібна стіна, перекриття поверхів тощо), важливо також розділяти горизонтальні площини антен (зовнішня на даху, внутрішня — усередині будинку, у нижній його частині). Інакше, можливий небажаний «ефект еха або самовибудження», коли репітер посилюватиме свій власний сигнал (аналогічний ефект під час підведення мікрофона до динаміка).
Комутація антен і ВЧ кабелів має проводитися тільки за вимкненого живлення репітера!
Дисплей репітера не несе важливої інформації. Не звертайте на нього жодної уваги.
Репітер посилює всіх Операторів і що зображається на дисплеї репітера в цей момент часу неможливо зрозуміти. Наприклад, рівні сигналу не вашого Оператора.
Можливі несправності:
Немає сигналу — постарайтеся спрямувати антену так, щоб вона була максимально точно спрямована на найближчу вишку стільникового оператора, спробуйте змінити положення зовнішньої антени, переконайтеся, що сигнал у зоні зовнішньої антени не слабшає -70 дБ, збільште дистанцію між зовнішньою та внутрішньою антенами, перевірте усі з'єднання.
Основні | |
---|---|
Виробник | Lintratek |
Споживана потужність | 24 Вт |
Користувацькі характеристики | |
Блок живлення | 12В/2А |
Вага | 1.14 кг |
Вид | лінійні (бустери) |
Вбудована система захисту від самозбудження і перешкод | Так |
Вихідна потужність | 17 дБМ |
Герметичний корпус (підходить для монтажу вуличного) | Немає |
Графічний дисплей | Так |
Діапазон частот | 4G LTE 1800 MHz|DCS-1800|UMTS-2100 |
Коефіцієнт посилення | 70 dB |
Наявність регулювання посилення | Немає |
Живлення | адаптер |
Площа покриття | 300 |
Тип | активний |
Тип ВЧ-з'єднувачів | N-female |
