Підсилювач зв'язку CB-2070-GW 900/2100 MГц із зовнішньою логоперіодичною та внутрішньою стельовою антеною, 400 кв. м.

Гарантія 12 місяців. У разі зламання — заміна на новий репітер без ремонту!

Репітер (ретранслятор, повторювач, підсилювач, бустер, repeater) призначений для посилення радіосигналу всіх Операторів стільникового зв'язку стандарту GSM 900/4G LTE 900 MГц (Кієвстар, Vodafone (Україна), Lifecell) і 3G інтернету та телефонії 2100 МГц (від Київстар, Lifecell, Vodafone (Україна), 3Mob/Lycamobile).

Дводіапазонний підсилювач призначений для забезпечення якісного голосового зв'язку 2G 900/3G 2100 МГц і стабільного передавання інтернет-даних 4G LTE 900/3G 2100 МГц.
Репітер сумісний з усіма Операторами GSM 900 МГц і 3G 2100/4G LTE 900 мережами.
Встановити репітер можна практично в будь-якій будівлі: офісі, підвалі, цокольному приміщенні, приватному будинку, ресторані, складському приміщенні тощо.

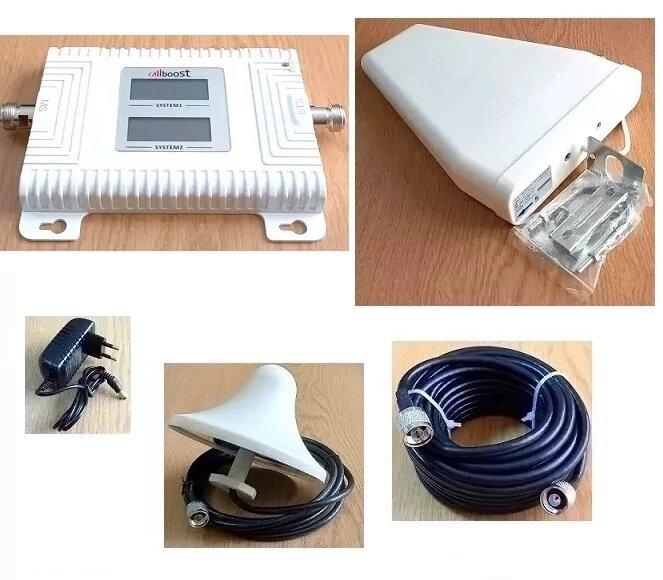

У комплект входить:

1. Зовнішня логоперіодична антена 806-2700 МГц 8/9 дБ  - 1 шт.

2. Внутрішня стельова антена з 3 м кабелю й обтискним N-male роз'ємом 1 шт.

3. Кабель RG-6U 75 Ом з обтислими перехідниками N-male — 10 м

4. Репитер CB-2070-GW 900/2100 MГц з блоком живлення 1 шт.

Характерні особливості:
-велика площа покриття;
-забезпечує стійке приймання сигналів базової станції оператора в місцях зі слабким рівнем прийнятих сигналів стільникового зв'язку;
-оперативність і простота встановлення, невеликий розмір, низьке енергоспоживання;
-встановлення та настроювання власними силами, не вимагає витрат на високопрофесійного фахівця;
-металічний корпус — міцний і довговічний;
—компактний, зовнішній блок живлення та зручність встановлення.

Найтиповіші об'єкти для встановлення репітера:
-у міських умовах, у будівлях із залізобетонними стінами та перекриттями — квартири та офіси на нижніх поверхах залізобетонних будівель за «щільної» забудови, особливо «глибиті» кімнати всередині будівель;
-в підвальних і напівпідвальних приміщеннях у межах міста — офіси, клуби, ресторани тощо;
-підземні переходи, автостоянки, холи метро тощо;
-видалені об'єкти від стільникової мережі — заміські котеджі, складські приміщення, приватні будинки.

Основні технічні характеристики ретранслятора:

Порядок встановлення репітера:

1) Антена зовнішня встановлюється на кронштейні на даху, фасаді будинку. Можна використовувати щогли або наявні споруди. Напрямок антени — у бік передбачуваного джерела сигналу (з можливістю коригування напрямку в процесі тестування). Дуже важливо, щоб зовнішня антена була на більш високому рівні щодо внутрішньої антени.

2) Під'єднайте кабель з одного боку до роз'єму зовнішньої антени, з іншого боку — накрутіть на роз'єм репітера BTS (outdoor).

3) Внутрішня антена встановлюється на стелю та розподіляє сигнал на всій площі приміщення, кут розгортання 360 градусів. Зручна конструкція для встановлення на підвісній стелі (типу Армстронг). Кріпиться антена на стелі за допомогою спеціальної гайки на відстані не менш ніж 10 метрів від зовнішньої антени.

Чим більша відстань між антенами, тим краща буде якість сигналу.

Під'єднайте кабель антени до роз'єму репітера MS (indoor).

3) Репітер ставиться, як врізка в кабель.

4) Кабель зовнішньої антени під'єднується до роз'єму BTS (outdoor), кабель внутрішньої внутрішньої внутрішньої антени під'єднується до роз'єму Mobile (indoor).

5) Репітер вмикати в мережу 220 В тільки з під'єднаними антенами, інакше несттримання порядку встановлення може призвести до зламання самого репітера.

6) Репітер готовий до роботи та за кілька хвилин, якщо Ви правильно все під'єднали, то сигнал від будь-якого з наявних у зоні доступу операторів зв'язку буде посилений за можливістю до максимального рівня.

Зверніть увагу!
Внутрішня та зовнішня антени репітера  в ідеалі мають бути розділені перешкодою, яка не пропускає сигнал зв'язку (залізоподібна стіна, перекриття поверхів тощо), важливо також розділяти горизонтальні площини антен (зовнішня на даху, внутрішня — усередині будинку, у нижній його частині). Інакше, можливий небажаний «ефект еха або самовибудження», коли репітер посилюватиме свій власний сигнал (аналогічний ефект під час підведення мікрофона до динаміка).

Комутація антен і ВЧ кабелів має проводитися тільки за вимкненого живлення репітера!

Дисплей репітера не несе важливої інформації. Не звертайте на нього жодної уваги.
Репітер посилює всіх Операторів і що виводиться на дисплеї репітера в цей момент часу неможливо зрозуміти. Наприклад, рівні сигналу не вашого Оператора.

Можливі несправності:
Немає сигналу — постарайтеся спрямувати антену так, щоб вона була максимально точно спрямована на найближчу вишку стільникового оператора, спробуйте змінити положення зовнішньої антени, переконайтеся, що сигнал у зоні зовнішньої антени не слабшає -70 дБ, збільште дистанцію між зовнішньою та внутрішньою антенами, перевірте усі з'єднання.
