Идеальный диодный модуль DC 4-90V 50А, модуль защиты солнечных панелей

Идеальный диодный модуль DC 4-90V 50А, модуль защиты солнечных панелей.

Особенности
1. Высокий номинальный ток 50 А для большей нагрузочной способности
2. Широкий диапазон входного напряжения постоянного тока 4–90 В, подходит для различных применений
3. Низкое падение напряжения с защитой от обратного тока, обеспечивающее защиту без перегрева
4. Заменяет традиционные диоды, обеспечивая высокую эффективность и низкие потери мощности
5. Специализированное солнечное выпрямление для более стабильной зарядки

Технические характеристики
Входное напряжение: DC 4–90 В
Рабочий ток: 50 А (для токов, превышающих 20 А/30 А, требуется усиленное охлаждение)
Ток покоя: 300 мкА
Сопротивление в открытом состоянии: 50 А: 1,5 мОм
Падение напряжения в открытом состоянии: Фактический рабочий ток × сопротивление в открытом состоянии; Например, падение напряжения при 10 А = 10 × 0,0036 = 0,046 В
Рассеиваемая мощность в открытом состоянии: Фактический рабочий ток² × Сопротивление в открытом состоянии
Частота переключения: В пределах 150 Гц
Защита от обратной полярности: да, не сгорит при обратном подключении
Рабочая температура: от -40 до +125°C

Области применения
1. Параллельная работа двух источников питания, ИБП.
2. Резервные источники питания.
3. Параллельное подключение основной/вспомогательной батареи.
4. Замена батареи без прерывания питания для дронов, электронных устройств и т. д.
5. Защита от обратного тока для батарей, солнечных систем и силовых модулей.
6. Защита от обратной полярности для электроники постоянного тока, силовых модулей и входов электронных устройств.

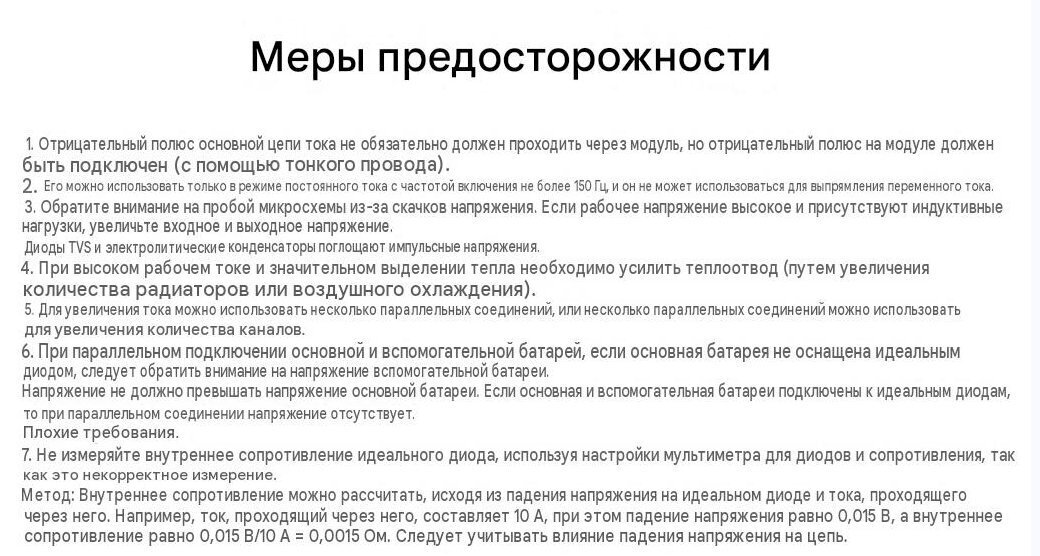

Меры предосторожности
1. Отрицательный вывод основной цепи тока может обходить модуль, но отрицательный вывод на модуле должен быть подключен (можно использовать тонкий провод).
2. Только для применений постоянного тока; частота переключения не должна превышать 150 Гц; не подходит для выпрямления переменного тока.
3. Учитывайте скачки напряжения, которые могут повредить микросхему. Для высоких рабочих напряжений или индуктивных нагрузок установите
TVS-диоды и электролитические конденсаторы на входе и выходе для поглощения скачков напряжения.
4. При высоких рабочих токах и значительном выделении тепла улучшите теплоотвод (используйте радиаторы большего размера или принудительное воздушное охлаждение).
5. Несколько модулей можно соединять параллельно для увеличения пропускной способности по току или расширения количества каналов.
6. При параллельном подключении первичной и вторичной батарей, если в первичной батарее не установлен идеальный диод, убедитесь, что напряжение вторичной батареи
не превышает напряжение первичной батареи. Если к первичной и вторичной батареям подключены идеальные диоды, то при параллельном подключении не требуется разность напряжений.
7. Не используйте диапазоны измерения диодов или сопротивления на мультиметре для измерения внутреннего сопротивления идеального диода; это неверный метод измерения. Внутреннее сопротивление можно рассчитать, используя падение напряжения на диоде и ток, протекающий через него. Например: если ток составляет 10 А, а падение напряжения — 0,015 В, то внутреннее сопротивление = 0,015 В / 10 А = 0,0015 Ом. Обратите внимание на влияние падения напряжения в сети.

Комплектация:
1 х диодный модуль;
1 х термоусадочная трубка.
