Плата разработки (development board) на базе модуля Quectel BC660K-GL (NB-IoT / LTE Cat NB2)

Плата разработки (development board) на базе модуля Quectel BC660K-GL (NB-IoT / LTE Cat NB2), совместимый с Quectel GSM/GPRS M66 и NB-IoT BC66 BC65 и BC68-GV.

BC660K-GL — это высокопроизводительный модуль LTE Cat NB2, поддерживающий несколько частотных диапазонов B1/B2/B3/B4/B5/B8/B12/B13/B14/B17/B18/B19/B20/B25/B28/B66/B70/B85 с чрезвычайно низким энергопотреблением.
Сверхкомпактный профиль модуля делает его идеальным выбором для приложений, чувствительных к размерам. Разработанный для совместимости с модулями GSM/GPRS M66 и NB-IoT BC66 по форме и размеру, он обеспечивает гибкую и масштабируемую платформу для перехода от сетей GSM/GPRS к сетям NB-IoT.
В BC660K-GL используется технология поверхностного монтажа, что делает его идеальным решением для прочных и надежных конструкций. Небольшой корпус LCC позволяет легко встраивать модуль в приложения с ограниченным пространством и обеспечивать надежное соединение с приложениями. Такой тип корпуса подходит для крупномасштабного производства, предъявляющего строгие требования к стоимости и эффективности.
Благодаря своему сверхкомпактному профилю, сверхнизкому энергопотреблению и расширенному диапазону рабочих температур, BC660K-GL является отличным выбором для широкого спектра приложений IoT, таких как интеллектуальный учет, прокат велосипедов, интеллектуальная парковка, умный город, отслеживание активов, интеллектуальная безопасность, бытовая техника, сельскохозяйственный и экологический мониторинг.
Он также может предоставлять полный спектр услуг по передаче SMS и данных для удовлетворения различных потребностей пользователей.

Особенности:
Сверхнизкое энергопотребление
Встроенная eSIM-карта
Широкий диапазон напряжения питания: 2,2–4,3 В
Совместимость с модулями Quectel GSM/GPRS M66 и NB-IoT BC66 для упрощения модернизации.

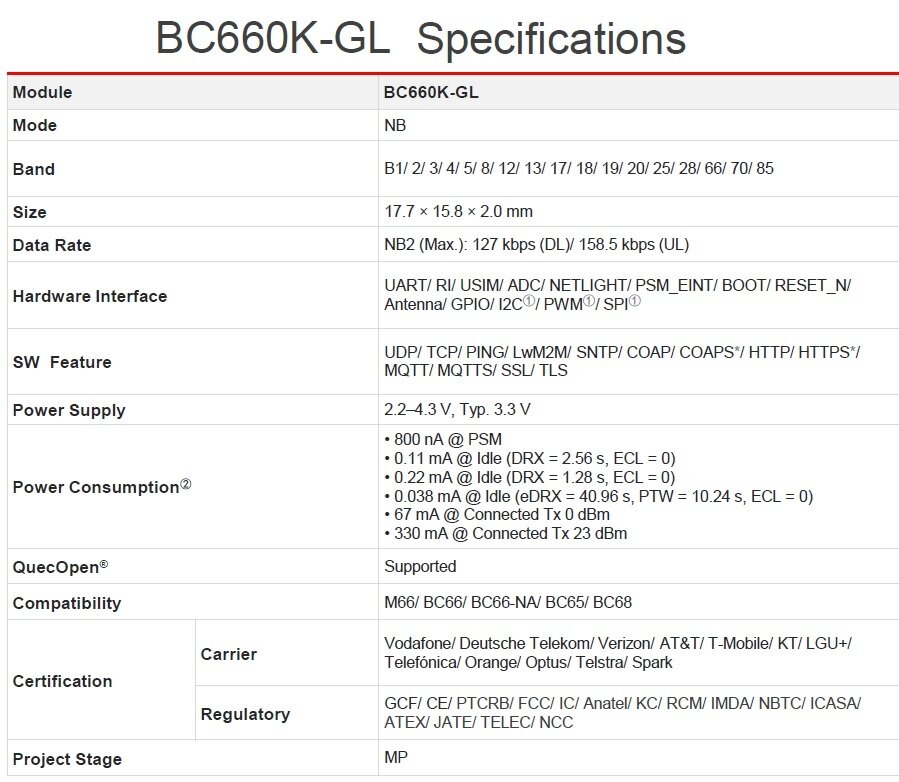

Основные характеристики:
Технология: LTE Cat NB2 (NarrowBand IoT) — низкоскоростная, энергоэффективная связь для IoT.
Частотные диапазоны (H-FDD): B1/B2/B3/B4/B5/B8/B12/B13/B17/B18/B19/B20/B25/B28/B66/B70/B85.
Размеры модуля: 17.7 × 15.8 × 2.0 мм (очень компактный, LCC-пакет).
Напряжение питания: 2.2–4.3 В (типично 3.3 В).
Потребление:
Ultra-low power: ~800 нА в Deep Sleep.
Максимальная выходная мощность: 23 дБм ±2 дБ.

Температурный диапазон:
Рабочий: -35°C до +75°C (расширенный -40°C до +85°C).
Хранение: -40°C до +90°C.

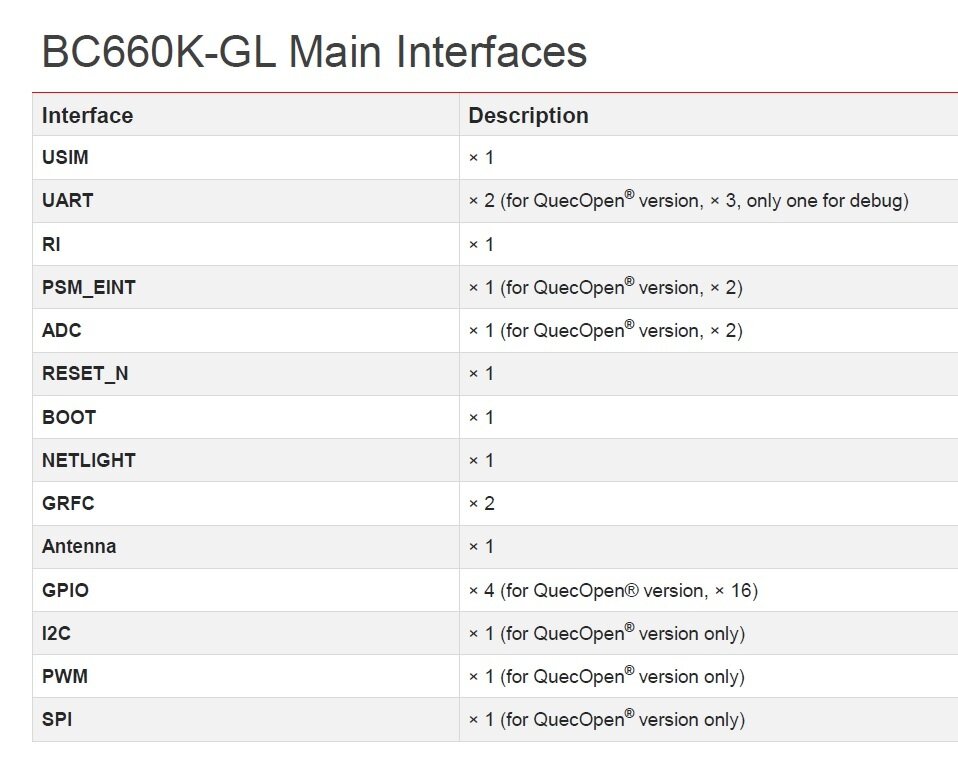

Интерфейсы:
UART (основной для AT-команд и данных, debug UART).
USIM, ADC, GPIO и другие.

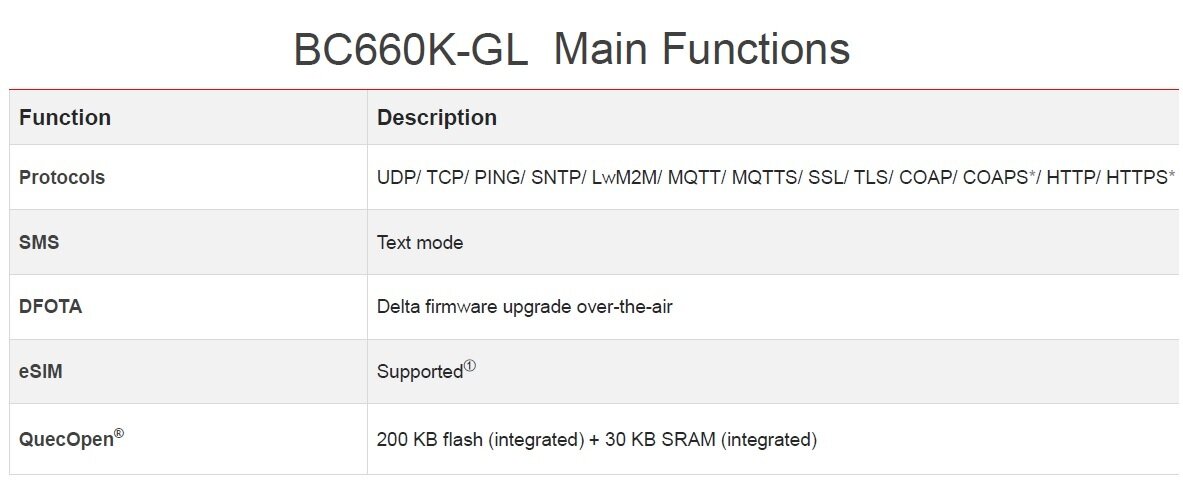

Поддержка протоколов: UDP/TCP, MQTT, LwM2M, HTTP(S), CoAP, SSL и др.

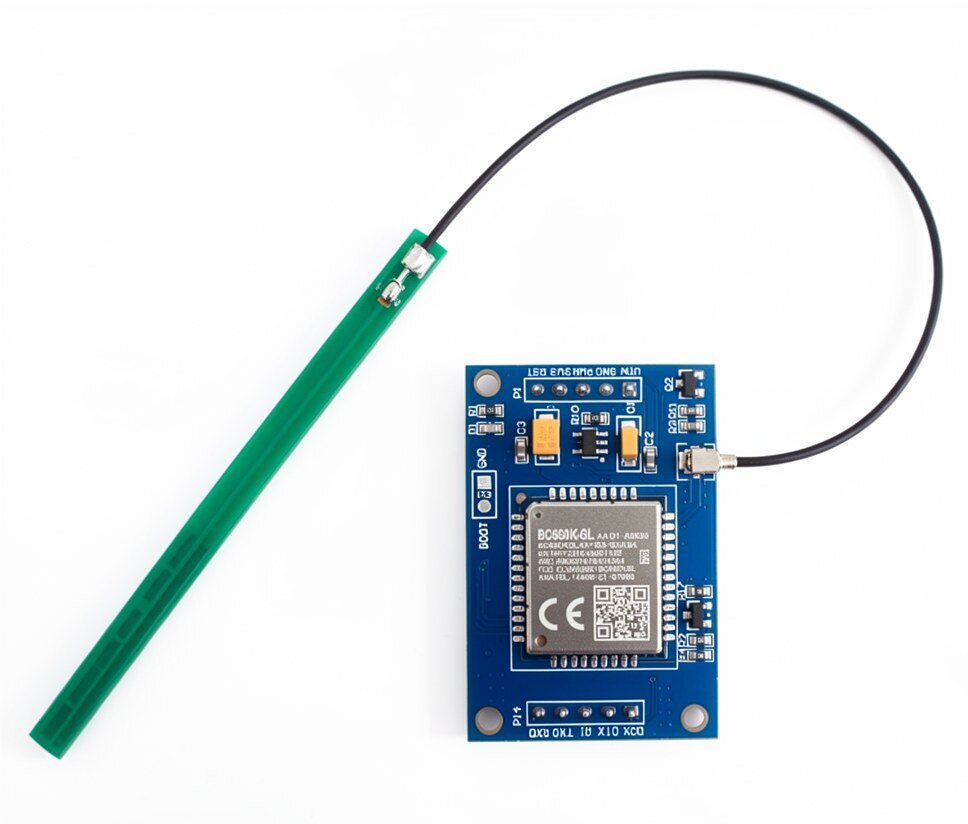

Антенна: Внешняя (на фото — зелёная антенна, подключена через u.FL/IPEX разъём).
Особенности: Совместим с предыдущими модулями Quectel (BC66, M66 и др.), поддержка DFOTA (беспроводное обновление), SMS.

Плата в целом
Это тестовая/плата разработки.
На ней есть:

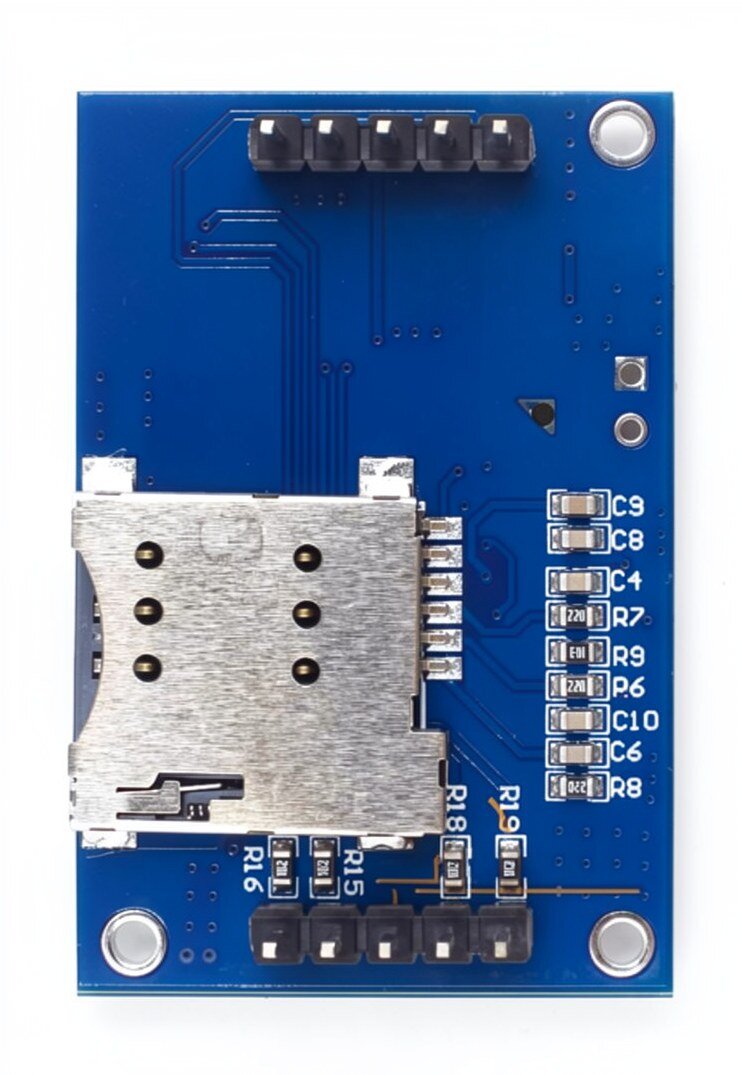

Разъёмы для питания, UART (USB-to-UART), SIM-карты.
Кнопки, светодиоды, пины для Arduino-совместимых плат.

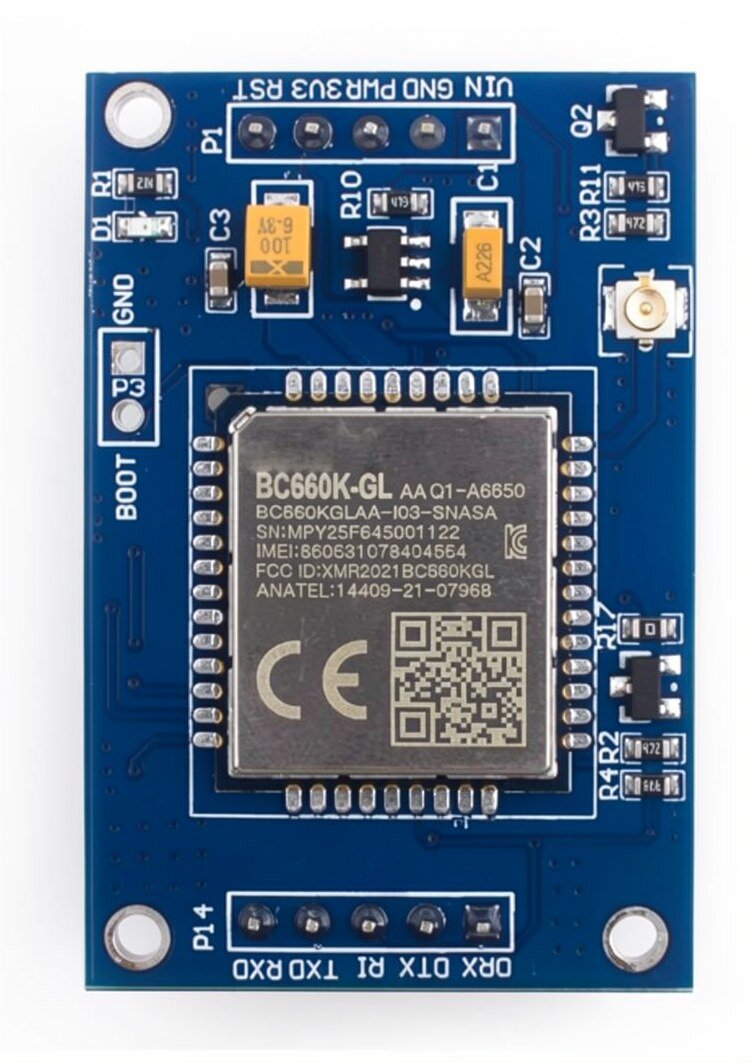

Модуль Quectel BC660K-GL припаян по центру.

Применение: Умные счётчики, трекинг, датчики, smart city, сельское хозяйство, носимые устройства и другие IoT-задачи с низким энергопотреблением и редкой передачей данных.

В комплекте: 1 х модуль, 1 х антенна.
