Аттенюатор цифровой LF-6 ГГц 0-31,75 дБ, шаг 0,25 дБ, OLED-дисплей, алюминиевый корпус

Цифровой аттенюатор LF-6 ГГц 0-31,75 дБ, шаг 0,25 дБ, OLED-дисплей, алюминиевый корпус

Основные характеристики:

Цифровой аттенюатор может работать без прерывающей цепи в виде шагового регулятора уровня сигнала с шагом 0,5 дБ.

Также может использоваться в качестве устройства внутри аттенюатора, для регулировки уровня мощности в испытательной системе.

Отличается малыми размерами, высокой точностью, стабильностью и надежностью.

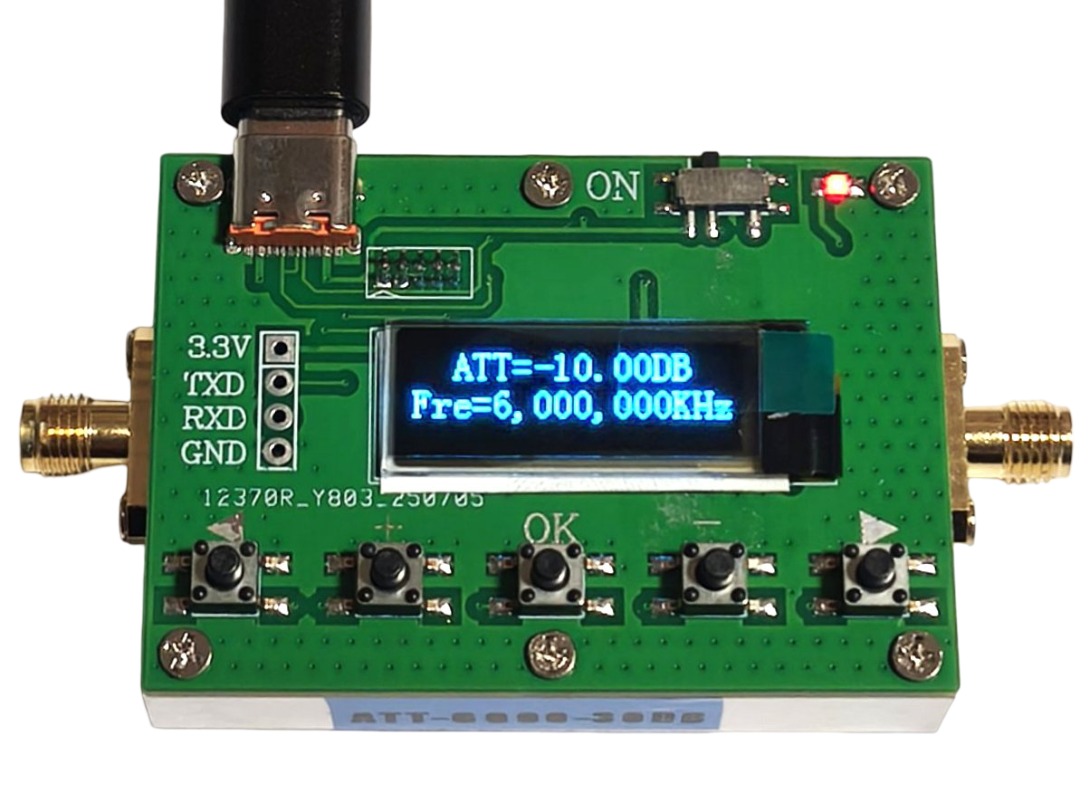

С OLED-дисплеем, отображающим величину ослабления.

Корпус из алюминиевого сплава, изготовленный на станке с ЧПУ, имеет привлекательный внешний вид.

Технические характеристики:

• Рабочая частота: LF-6 ГГц
• Диапазон регулировки затухания: 0-31,75 дБ
• Шаг затухания: 0,25 дБ
• Вносимые потери:
• Коэффициент стоячей волны:
• Точность затухания: ± 0,25 дБ макс.
• Номинальная мощность:
• Тип разъема: SMA (гнездо, гнездо с винтовым креплением)
• Диапазон рабочих температур: -10 °C ~ +50 °C (в рабочем режиме)
• 40 °C ~ +70 °C (в нерабочем режиме)
• Габариты: 55 x 40 x 16,5 мм (без учета выступающей части интерфейса SMA, выступающая часть SMA 9 мм)
• Вес: 72 гр.
• Входное и выходное сопротивление: 50 Ом.

Анализ протокола последовательной связи

Общая структура протокола аттенюатора ЧПУ ATT-6000 использует командную строку, а скорость передачи данных составляет 115200 бит/с. ПК отправляет команду, станок анализирует и выполняет её, а затем возвращает результат на ПК. Команда ограничена строчными буквами от a до z и цифрами от 0 до 9, завершающим символом каждой команды является символ новой строки (в шестнадцатеричном представлении — «0x0a» или «/n»).

Команды связи включают три типа команд: команда w

команда wv0: установка выходного ослабления

Формат: wv0xxxx + 0x0a, всего 8 байт;

Где "xxxx" — значение затухания, представленное четырьмя числами, например:

wv01150\n: указывает, что затухание при записи составляет: 11,5 дБ (максимальное затухание: 0-3175, шаг 25)

В шестнадцатеричном формате: 0X77 0X76 0X30 0X31 0X31 0X35 0X30 0X0a

• Результаты измерений:
• Параметр S при затухании 1 дБ
• Параметр S при затухании 2 дБ
• Параметр S при затухании 5 дБ
• Параметр S при затухании 10 дБ
• Параметр S при затухании 15 дБ
• Параметр S при затухании 20 дБ
• Параметр S при затухании 25 дБ
• Параметр S при затухании 30 дБ
• Параметр S при затухании 31,75 дБ
