UWB антенна логопериодическая 920MHz-7,5GHz 6-7dBi 50W, SMA-male (штырь)

UWB антенна логопериодическая 920MHz-7,5GHz (1090 МГц, 1,2 ГГц, 1,5 ГГц, 2,4 ГГц, 3,6 ГГц, 5,2 ГГц и 5,8 ГГц) 6-7dBi 50W, SMA-male.

Профессиональная сверхширокополосная логопериодическая антенна, охватывающая диапазон частот от 920 МГц до 7,5 ГГц.
Эта направленная антенна обеспечивает стабильный коэффициент усиления 6-7 дБи во всем рабочем диапазоне частот, что делает ее идеальной для UWB-приложений, спектрального анализа, определения направления и измерения широкополосных сигналов.
Благодаря превосходным характеристикам КСВ и компактному профилю 200×140 мм, она идеально подходит как для лабораторных, так и для полевых применений.

Технические характеристики:

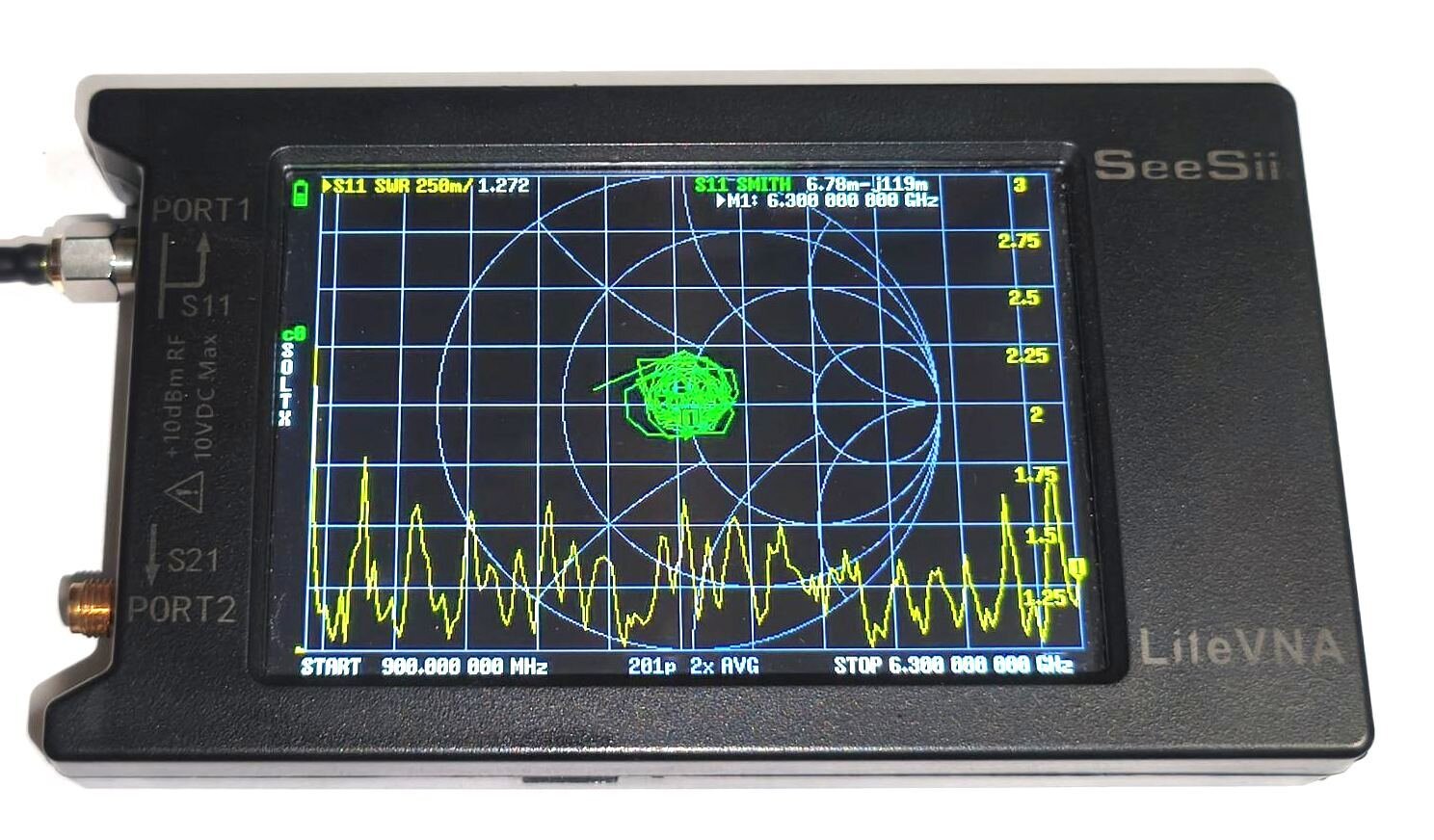

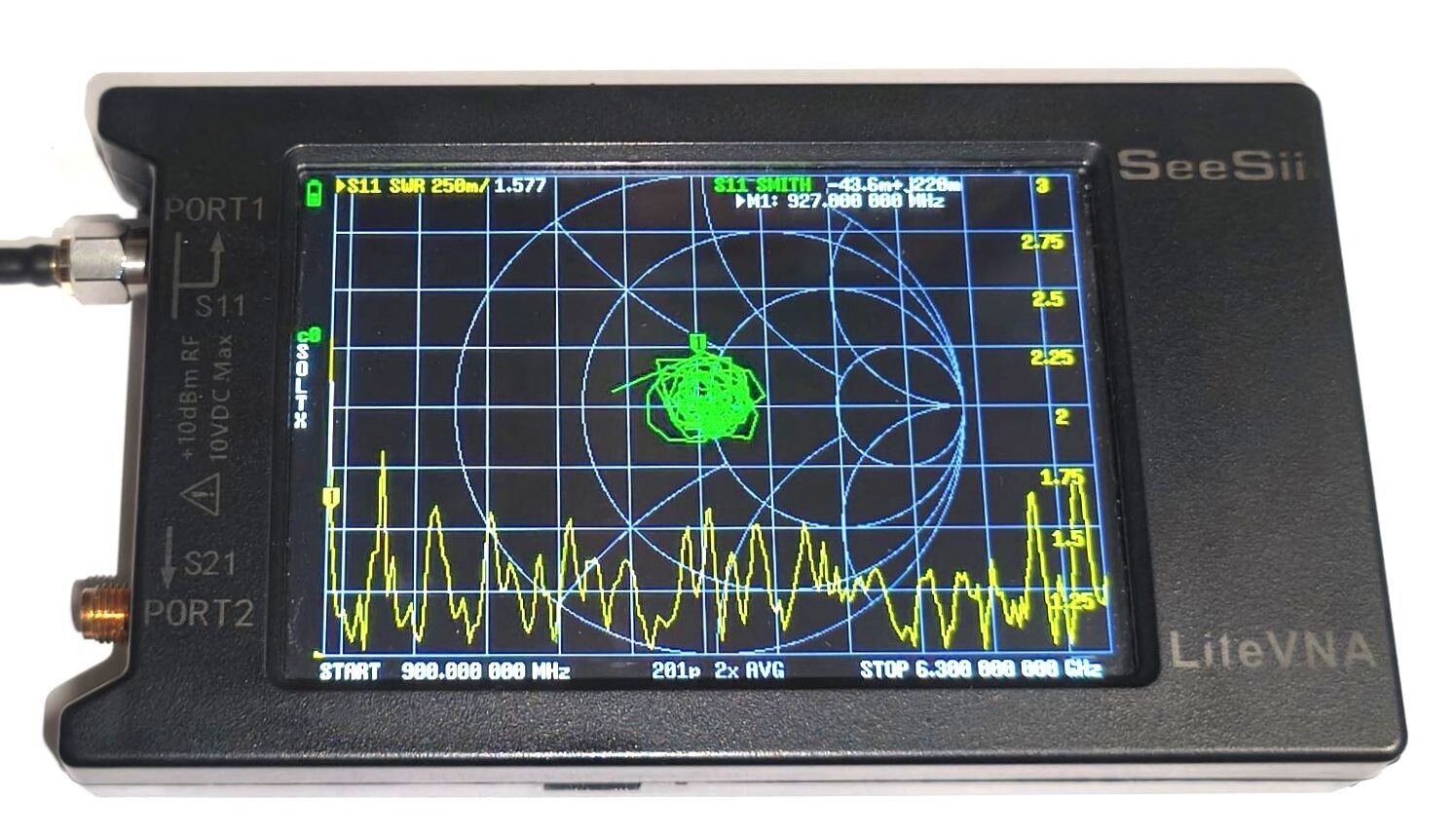

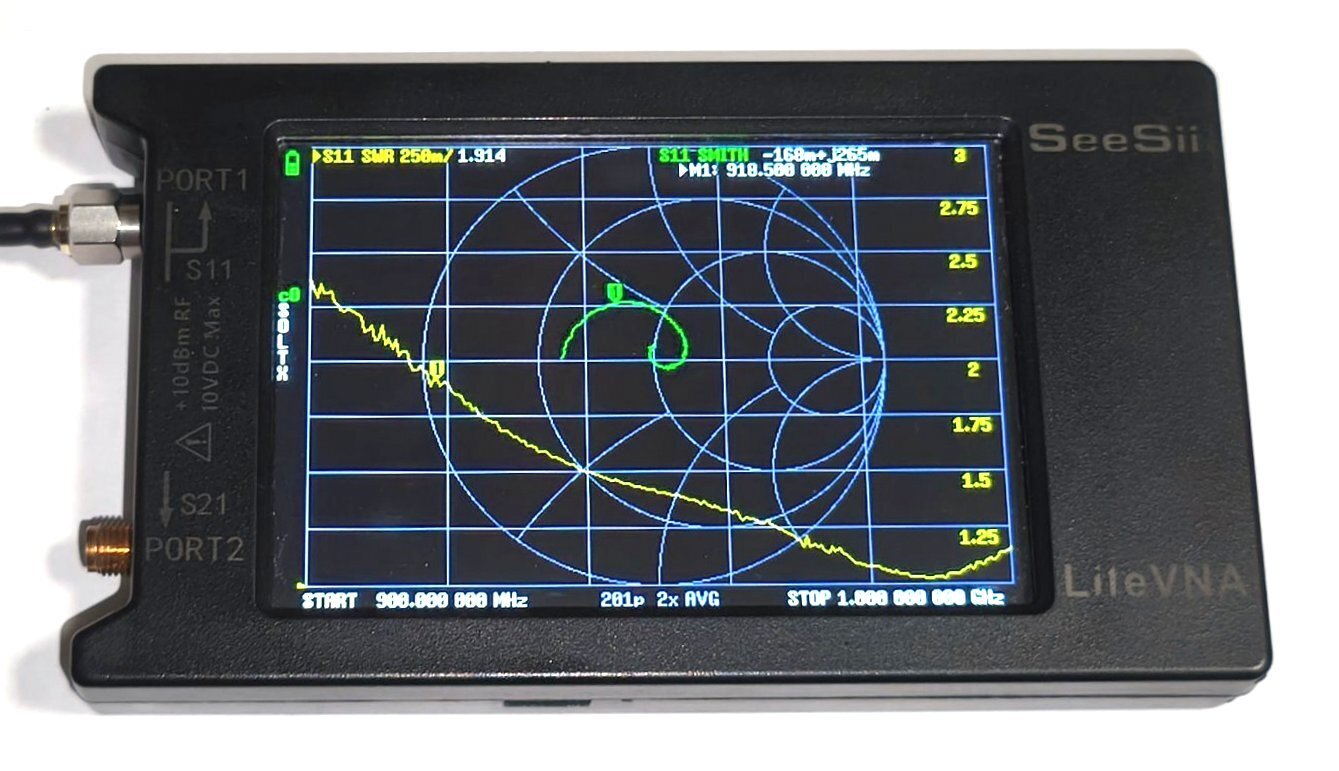

Полоса рабочих частот с КСВ ≤2.0: 920 МГц - 7500 МГц
Импеданс: 50 Ом (номинальный)
Усиление: 6-7 дБи (типичное значение)
Изменение коэффициента усиления: типичное изменение на 1 дБ в диапазоне частот
Поляризация: линейная
Ширина луча: 60-90 градусов в плоскости E, 60-120 градусов в плоскости H

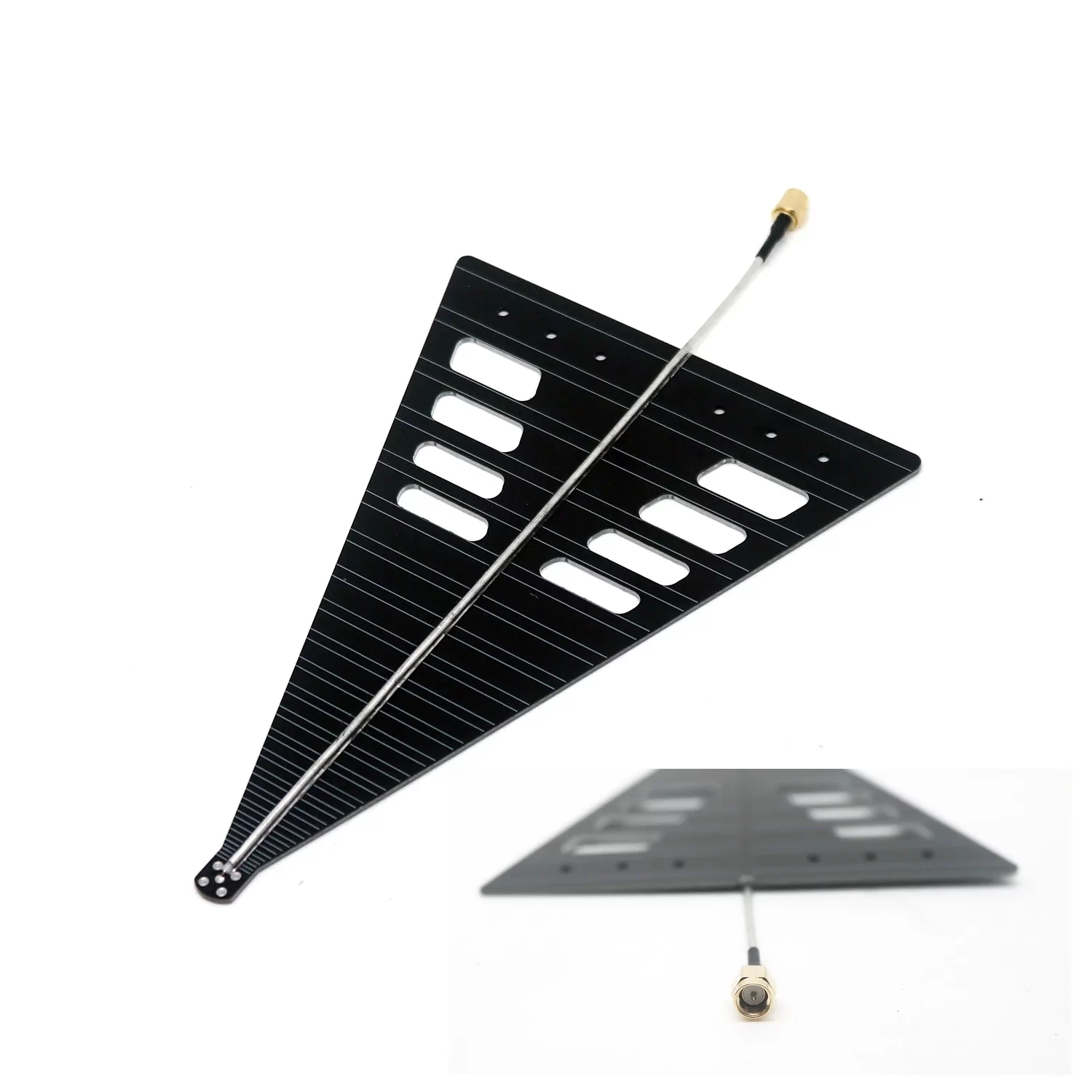

Размеры: 200×140×2 мм (Д×Ш×В)
Разъем: штекер SMA (штекер, центр контакта)
Диаграмма направленности: направленная, торцевая

Оптимизированные частотные точки:
1090 МГц: отслеживание самолетов ADS-B
1,2 ГГц: спутниковые и позиционные системы
1,5 ГГц: диапазон GPS L1, спутниковая связь
2,4 ГГц: WiFi, Bluetooth, приложения в диапазоне ISM
3,6 ГГц: 5G NR, WiMAX, фиксированная беспроводная связь
5,2 ГГц: WiFi 5/6 верхний диапазон
5,8 ГГц: WiFi, FPV-видео, диапазон ISM

Характеристики производительности:
Эффективность широкополосной связи: сохраняет производительность в диапазоне декад
Стабильность фазы: постоянный центр фазы для измерительных приложений
Низкая дисперсия: минимальное искажение импульса для приложений UWB
Температурная стабильность: производительность сохраняется в различных условиях окружающей среды

Применение:
Системы UWB: сверхширокополосная связь и радар
Анализ спектра: мониторинг и измерение широкополосных сигналов
Определение направления: триангуляция сигнала и отслеживание местоположения
ЭМС-тестирование: измерения электромагнитной совместимости
Анализ сигналов: сбор и анализ широкополосных сигналов
Исследования и разработки: лабораторные испытания и прототипирование
Беспроводное тестирование: проверка многодиапазонных устройств

Рекомендации по установке:
Ориентация: устанавливайте элементы параллельно земле для горизонтальной поляризации
Зазор: обеспечьте минимальный зазор 1λ от отражающих поверхностей
Подключение: надежно закрепите соединение SMA с соответствующим моментом затяжки (обычно 8-10 дюйм-фунтов)
Монтаж: используйте непроводящие опоры для минимизации искажения диаграммы направленности

В комплект входит:
1 х логопериодическая антенна.
