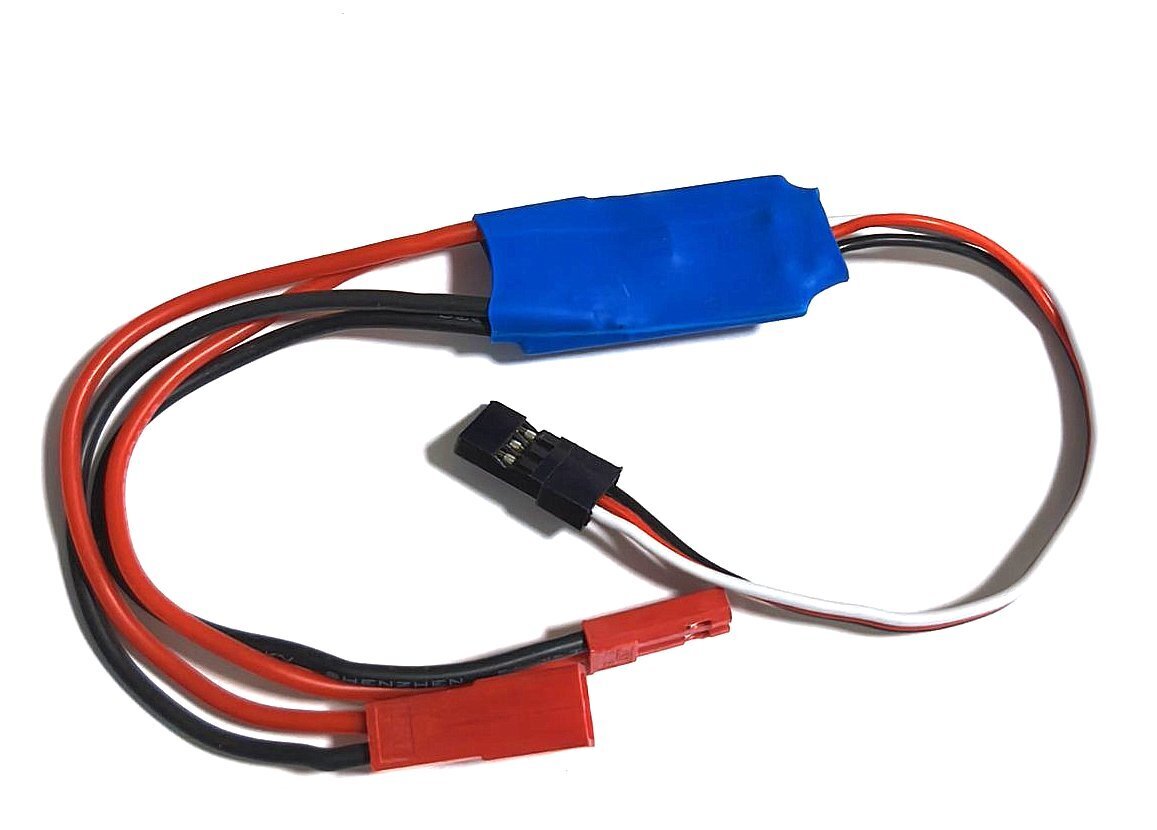

Электронный переключатель PWM-реле 10А 1-6S 5-28V

Электронный переключатель PWM-реле 10А 1-6S 5-28V.

Особенности:

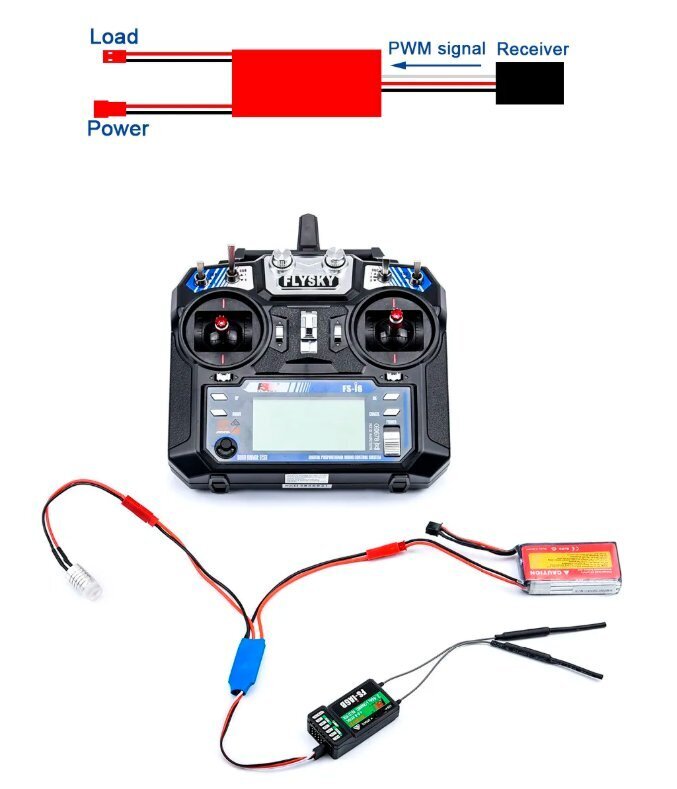

Этот модуль представляет собой небольшой релейный переключатель, управляемый свободным вспомогательным каналом вашего приемника. Идеально подходит для управления освещением, звуком и любыми другими вспомогательными электрическими устройствами.
Когда коэффициент заполнения ШИМ превышает 1500 мкс, переключатель включается; когда коэффициент заполнения ШИМ меньше 1400 мкс, переключатель выключается.

Технические характеристики:

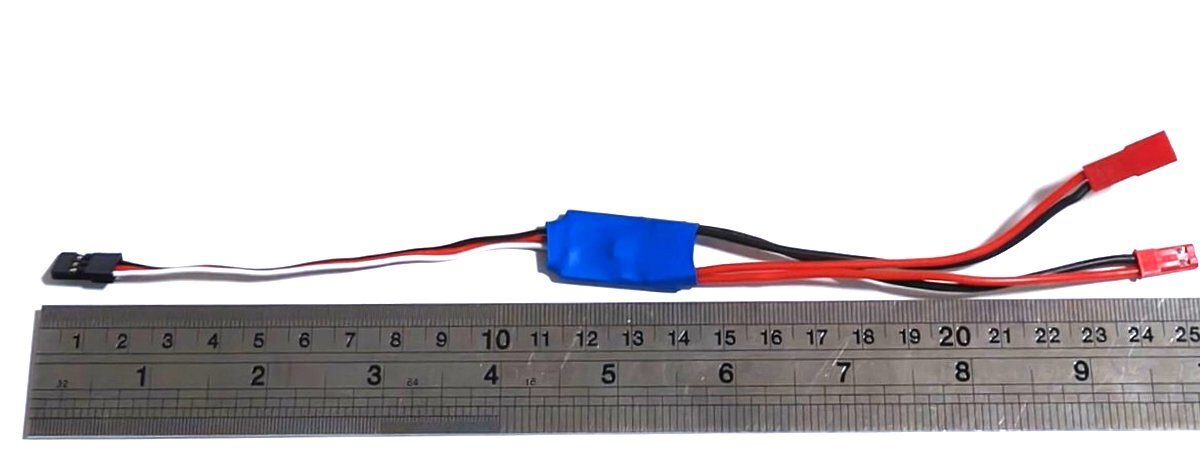

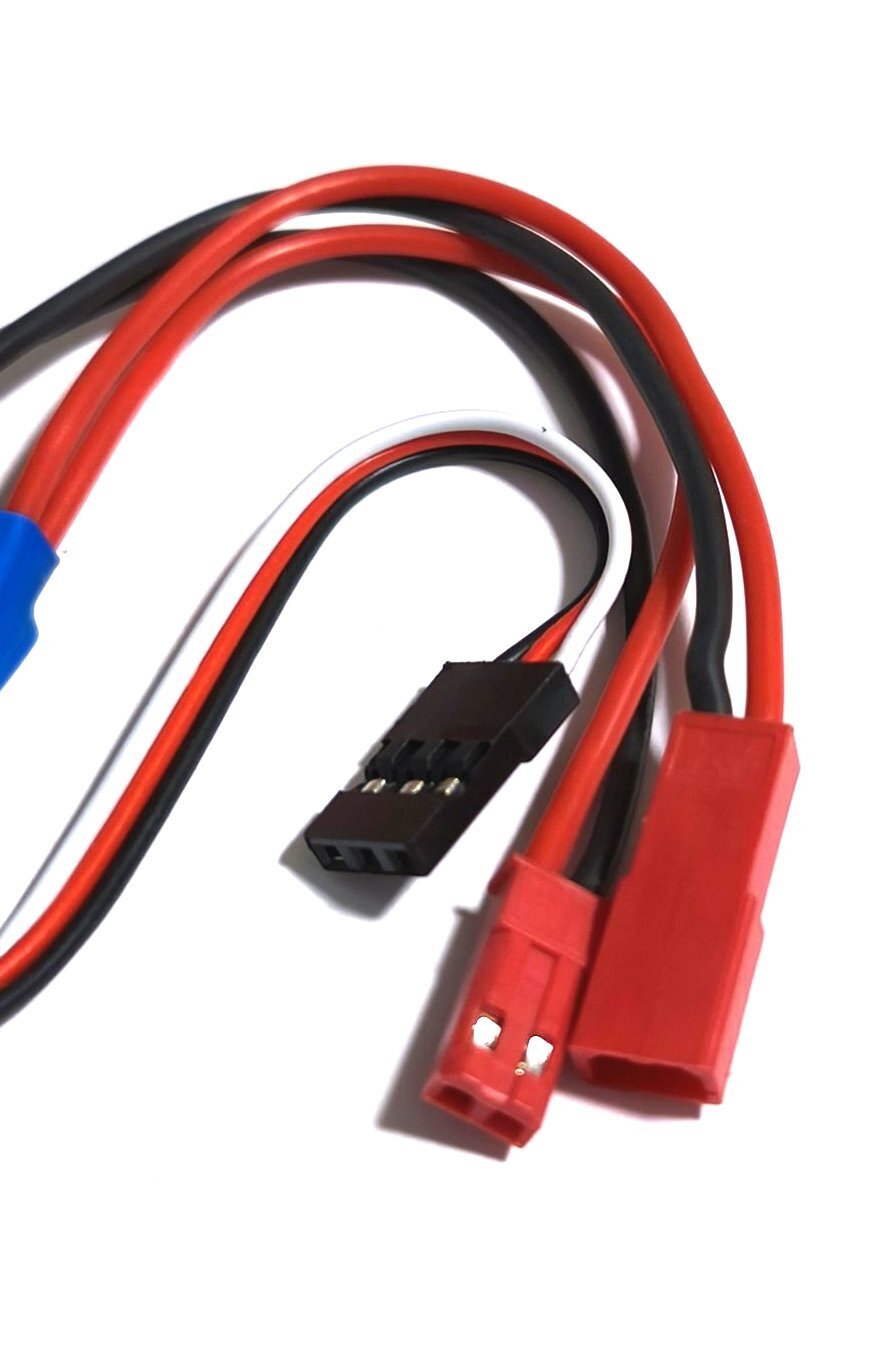

Длина выводов приемника: 100 мм
Длина выводов питания: 100 мм (каждый)
Ток коммутируемой нагрузки (постоянный): 10 А (постоянный ток)
Входное напряжение (постоянный): 5-28 В

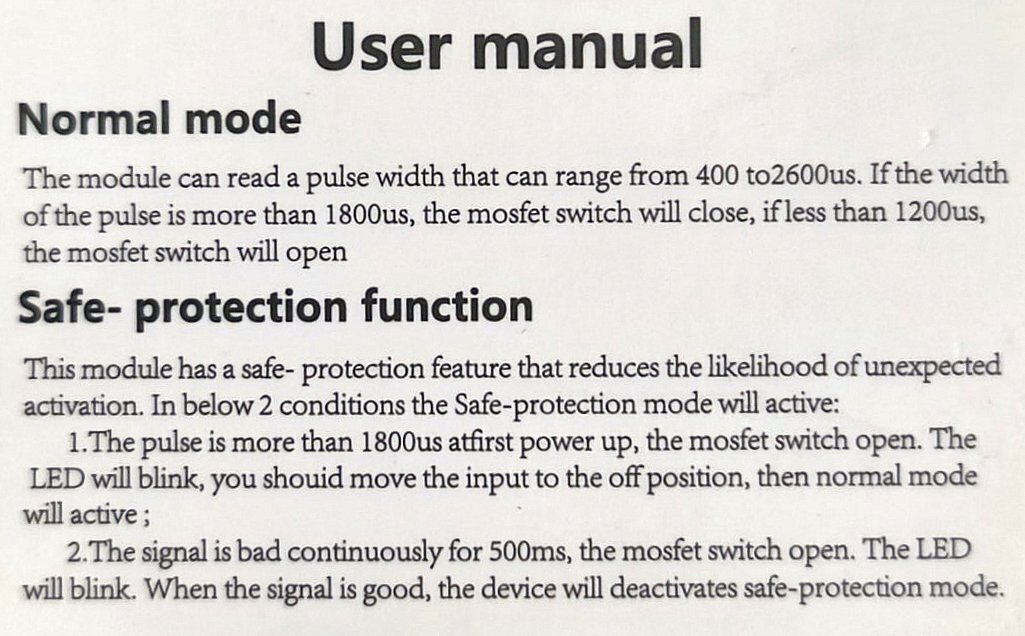

Нормальный режим
Модуль может считывать импульсы длительностью от 400 до 2600 мкс.

Если ширина импульса превышает 1800 мкс, MOSFET-переключатель замыкается, если меньше 1200 мкс, MOSFET-переключатель размыкается.

Функция защиты от сбоев
Этот модуль имеет функцию защиты от сбоев, которая снижает вероятность неожиданного включения.

Режим защиты от сбоев активируется в двух следующих случаях:
1. Импульс превышает 1800 мкс при первом включении питания, MOSFET-переключатель разомкнут. Светодиод будет мигать; необходимо перевести вход в положение «выкл», после чего активируется режим нормальной работы;
2. Сигнал нестабилен в течение 500 мс, MOSFET-переключатель разомкнут. Светодиод будет мигать. Когда сигнал станет стабильным, устройство отключит режим защиты от сбоев.

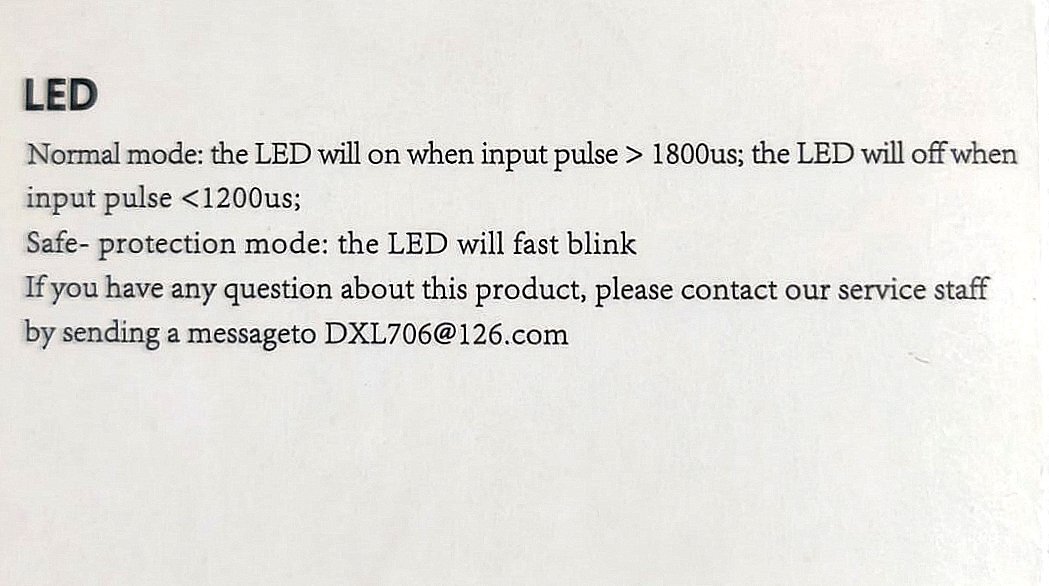

Светодиод
Нормальный режим: светодиод горит, когда входной импульс > 1800 мкс; светодиод гаснет, когда входной импульс < 1200 мкс;
Режим защиты от сбоев: светодиод будет быстро мигать.

Примечание: При использовании электронного переключателя убедитесь, что на приемник подается напряжение 5 В. Если напряжение превышает 5 В, он не будет работать должным образом. Кроме того, для работы пульта дистанционного управления требуется более 3 каналов. Ссылка на видео: https://youtu.be/yNtCeBftsoI
