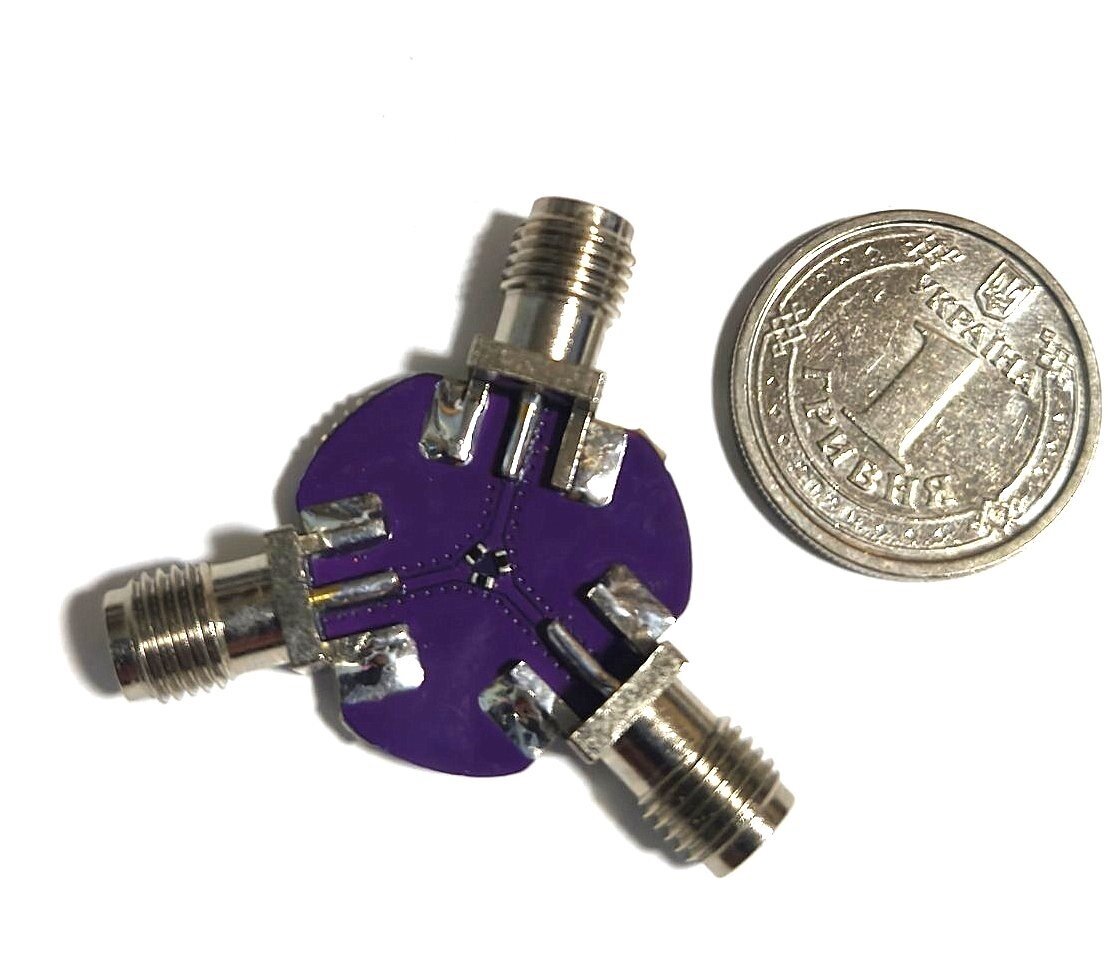

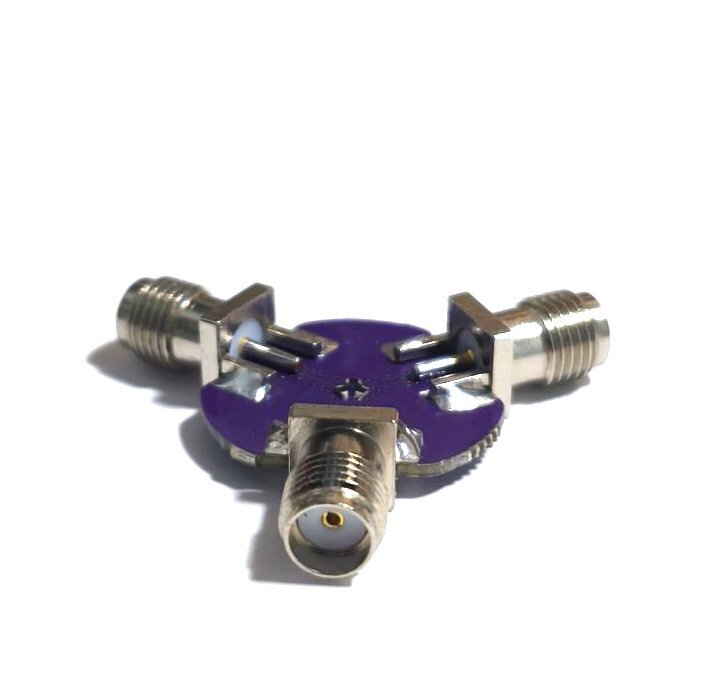

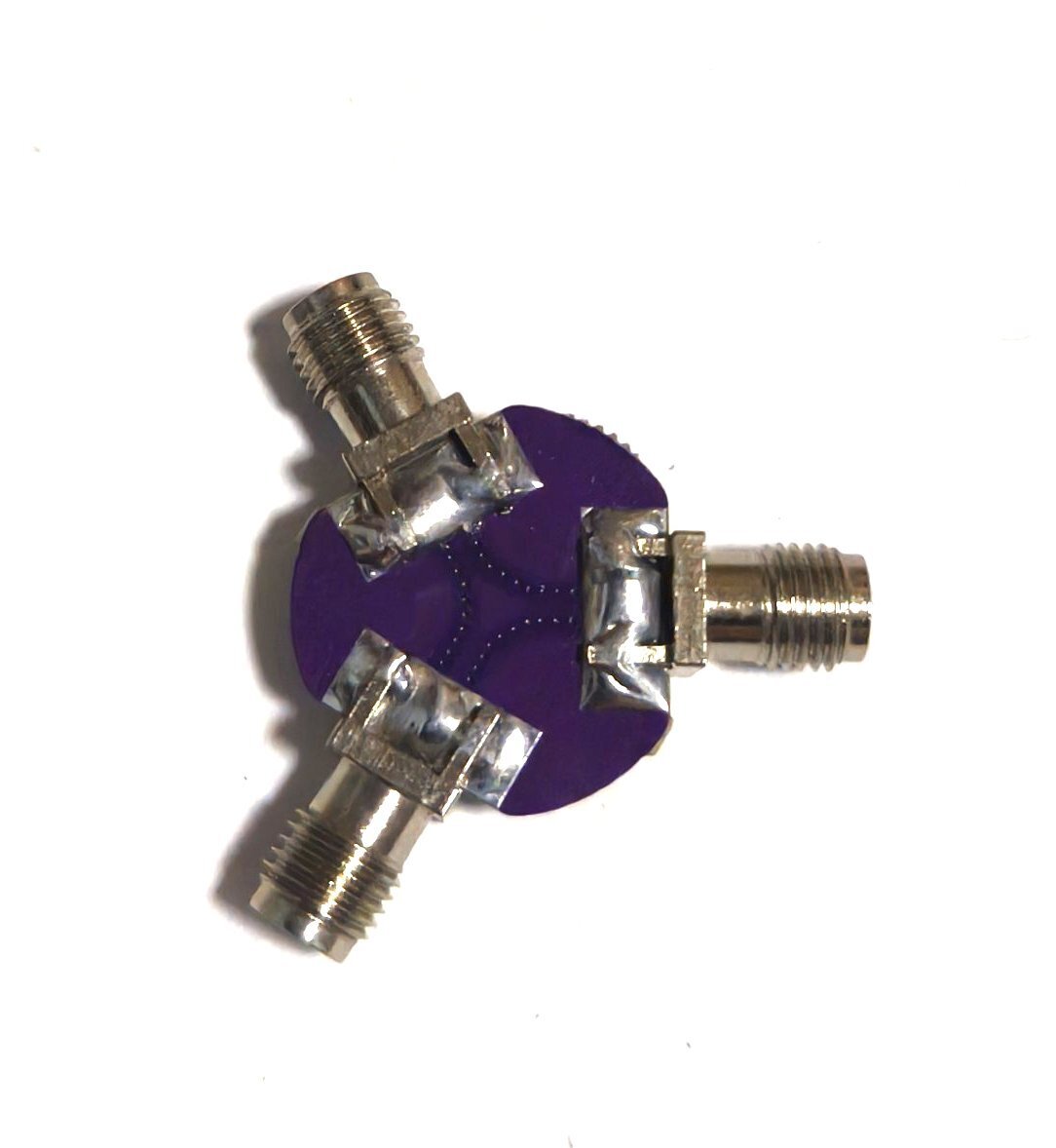

Делитель/сумматор мощности на 2 выхода DC-7GHz 0.5W, SMA-female

Делитель/сумматор мощности на 2 выхода DC-7GHz, SMA-female.

Широкополосный резистивный делитель мощности до 7 ГГц, обеспечивает равномерное разделение сигнала в двух направлениях с минимальной зависимостью от частоты. Каждый выходной порт выдает приблизительно -6 дБ (половина мощности) от входного сигнала. Простая и надежная конструкция, идеально подходящая для измерительного оборудования, распределения сигналов и общих радиочастотных приложений, где приоритет отдается ровности частотной характеристики, а не потерям на входе.

Особенности:
Сверхширокая полоса пропускания: непрерывная работа от постоянного тока до 7 ГГц
Равномерное деление мощности: номинальные потери -6 дБ на выходной порт
Частотная независимость: резистивная конструкция обеспечивает ровную частотную характеристику
Двунаправленная работа: может использоваться как сумматор или разветвитель
Простота и надежность: не требуются компоненты, чувствительные к частоте
Импеданс 50 Ом: совместимость со стандартными радиочастотными системами

Технические характеристики:
Диапазон частот: до 7 ГГц
Вносимые потери: -6 дБ ±0,5 дБ на порт (без учета резистивных потерь)
Изоляция: обычно 6 дБ между выходными портами
КСВ: <1,5 (до 3 ГГц), <2,0 (от 3 до 7 ГГц)
Мощность: в среднем 0,5 Вт (зависит от номинальных параметров резисторов)
Импеданс: 50 Ом номинальный на всех портах
Разъемы: SMA-female (гнездо)
Диаметр: 2 см

Применение:
Распределение сигналов в радиочастотном измерительном оборудовании
Лабораторные измерительные установки
Разделение сигналов общего назначения
Образовательные демонстрации
Радиочастотные системы малой мощности
Точки мониторинга сигнала

Примечания по установке:
Обеспечьте правильное согласование импеданса 50 Ом
Используйте качественные разъемы для минимизации дополнительных потерь
Не превышайте номинальные уровни мощности
Подходит для применений с низкой и средней мощностью.
