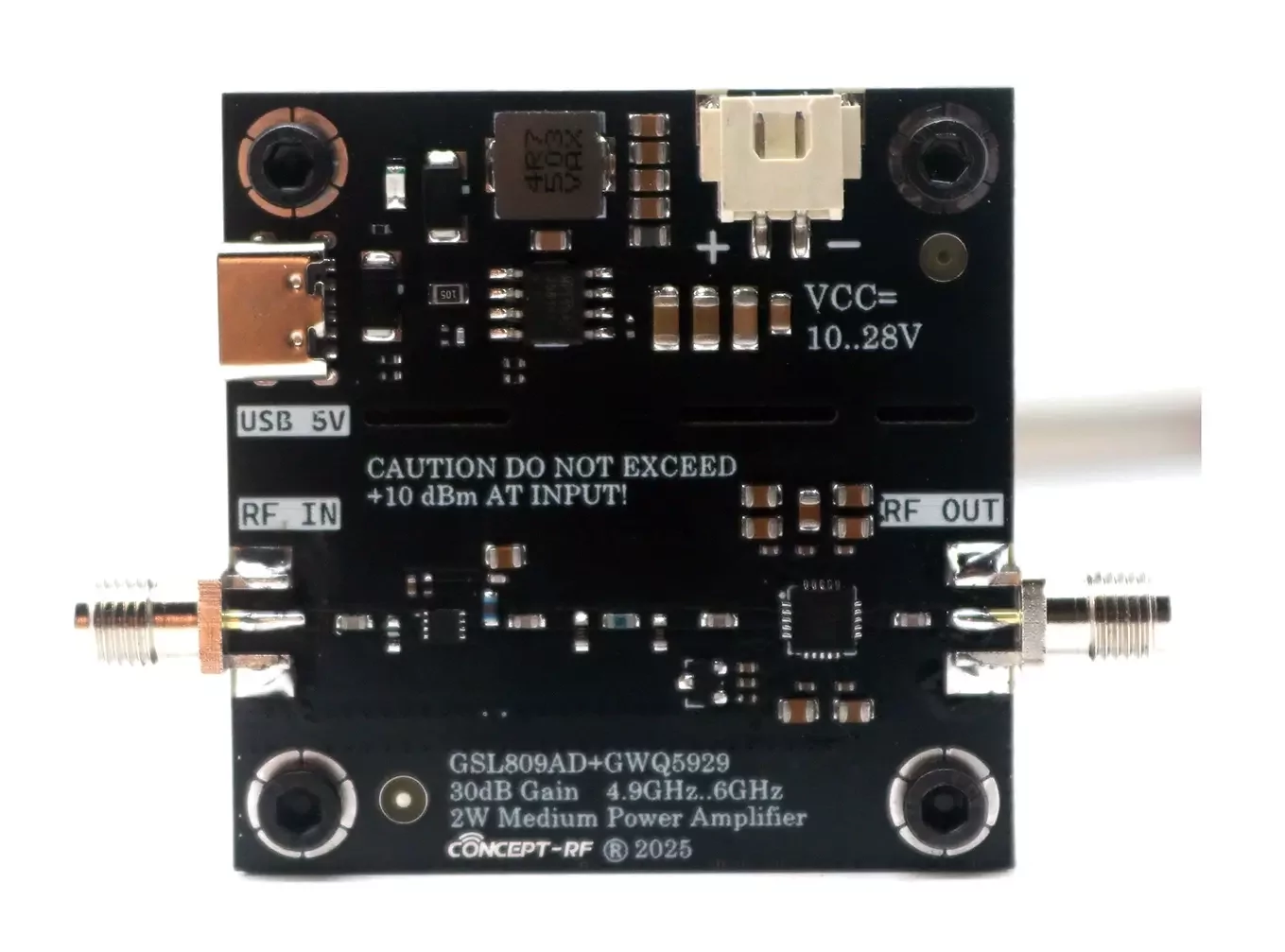

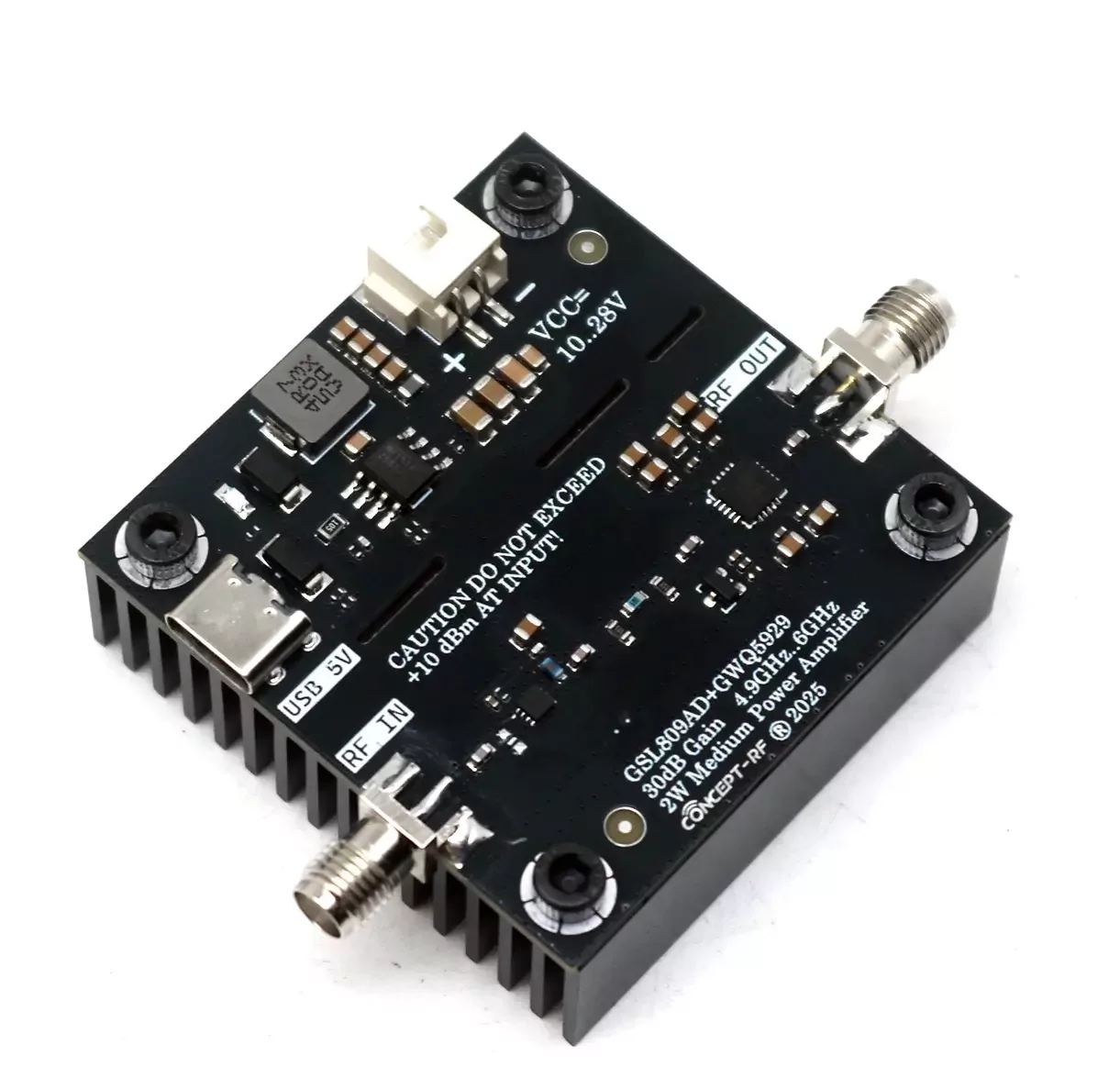

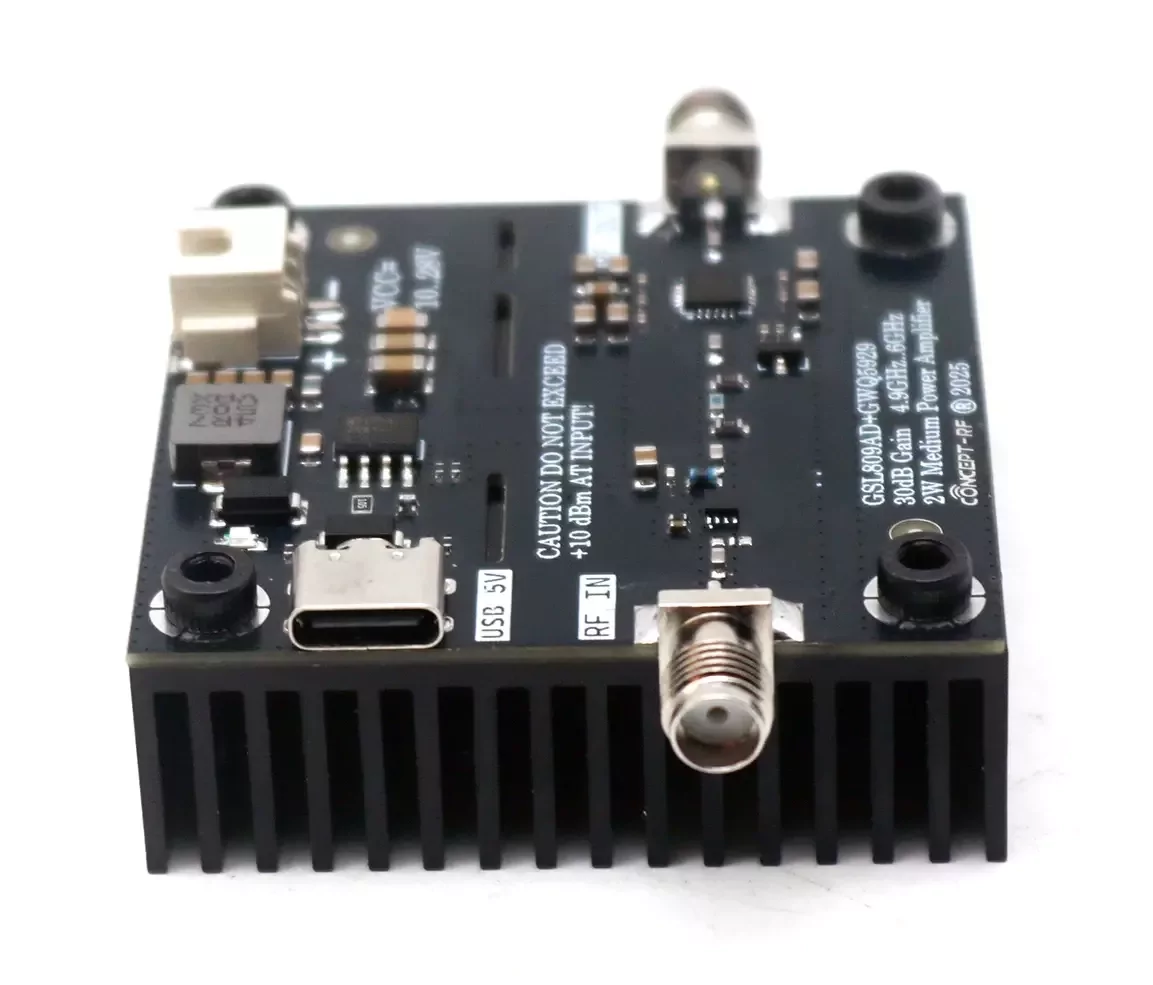

Усилитель мощности 4.9GHz-6GHz 2W, усиление 30dB GSL809AD+GWQ5929, DC10V-28V, SMA-female

Усилитель мощности 4.9GHz-6GHz 2W, усиление 30dB GSL809AD+GWQ5929, DC10V-28V, SMA-female.

Прежде чем подключить питание - обычным тестером померяйте напряжение переменное МЕЖДУ минусом/корпусом усилителя и минусом источника питания.
Не должно быть никакого напряжения. Если же есть например 70 В, то сначала нужно разобраться с заземлением и антенн, и блока питания. Иначе усилитель сгорит.

Профессиональный модуль радиочастотного усилителя средней мощности, работающий в диапазоне частот 4,9-6 ГГц. Благодаря комбинации усилителей GSL809AD+GWQ5929, этот модуль обеспечивает выходную мощность до 2 Вт с типичным коэффициентом усиления 30 дБ. Идеально подходит для передачи видеосигнала 5,8 ГГц, усиления сигнала Wi-Fi и приложений SDR-передатчиков, требующих надежного усиления мощности.

Основные характеристики:
-Широкополосная работа: непрерывный диапазон 4,9-6 ГГц
-Максимальная выходная мощность: 2 Вт
-Ограничение входной мощности: НЕ превышайте входное напряжение +10 дБм
-Высокое усиление: 30 дБ (типичное значение, зависит от частоты)
-Два варианта питания: 8-28 В через XH2.54 или 5 В Type-C
-Импеданс: 50 Ом вход/выход
-Стандартный интерфейс: разъемы SMA

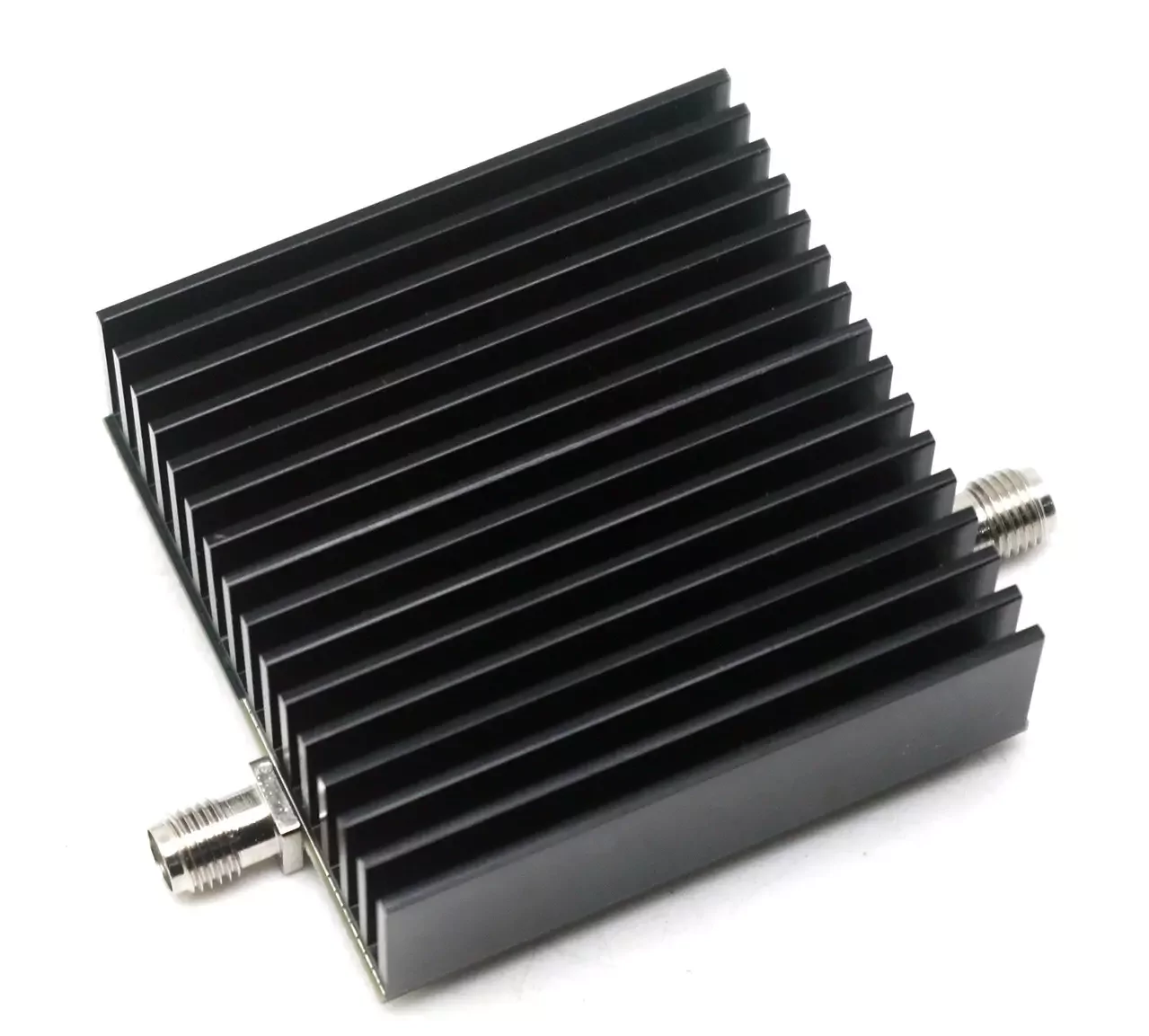

-Компактный дизайн: корпус 50×50×20 мм

⚠️ Важные предупреждения:
-Перед включением питания необходимо подключить вход и выход. В противном случае микросхема сгорит из-за слишком большого отраженного сигнала.
-Ограничение входной мощности: Максимум +10 дБм на входе — превышение повредит усилитель
-Выбор источника питания:
Используйте только один источник питания одновременно
Предупреждение о Type-C: Только стандартные зарядные устройства 5 В — быстрые зарядные устройства повредят модуль
-Теплоотведение: Рекомендуется адекватное охлаждение для непрерывной работы

Применение:
-Передача видеосигнала 5,8 ГГц: Усиление видеосигнала FPV-дронов
-Усиление сигнала Wi-Fi: Повышение мощности в диапазоне Wi-Fi 5 ГГц
-Передача данных: Усиление мощности беспроводного канала передачи данных
-ЭМС-тестирование: Системы тестирования электромагнитной совместимости
-SDR-передатчики: Выходные каскады программно-определяемого радио
-Системы подавления помех: Приложения для подавления сигналов (только для лицензированного использования)

Рекомендации по установке:
-Импеданс Согласование: Обеспечьте сопротивление системы 50 Ом на протяжении всей сигнальной цепи
-Последовательность подачи питания: Подавайте постоянный ток перед радиочастотным сигналом
-Качество соединения: Используйте высококачественные кабели и разъемы SMA
-Теплоотвод: Для длительной работы модулю может потребоваться внешнее охлаждение

Характеристики производительности:
-Плоскостность усиления: Типичные изменения в частотном диапазоне
-Подавление гармоник: Стандартная функция для усилителей класса AB
-Коэффициент шума: Подходит для передающих устройств

В комплект входит:
1 х модуль радиочастотного усилителя.
