Плата повышающего преобразователя частоты (HF Upconverter) +125 МГц для SDR-приёмников

Плата повышающего преобразователя частоты (HF Upconverter) для SDR-приёмников.

Этот преобразователь сдвигает весь диапазон 0,1–60 МГц вверх на +125 МГц (получается 125,1–185 МГц).
Подключаете антенну к разъёму Input, выход RF (или Antenna) — в RTL-SDR, и в программе (SDR# / HDSDR / CubicSDR) просто вычитаете 125 000 000 Гц из частоты настройки. Всё работает.

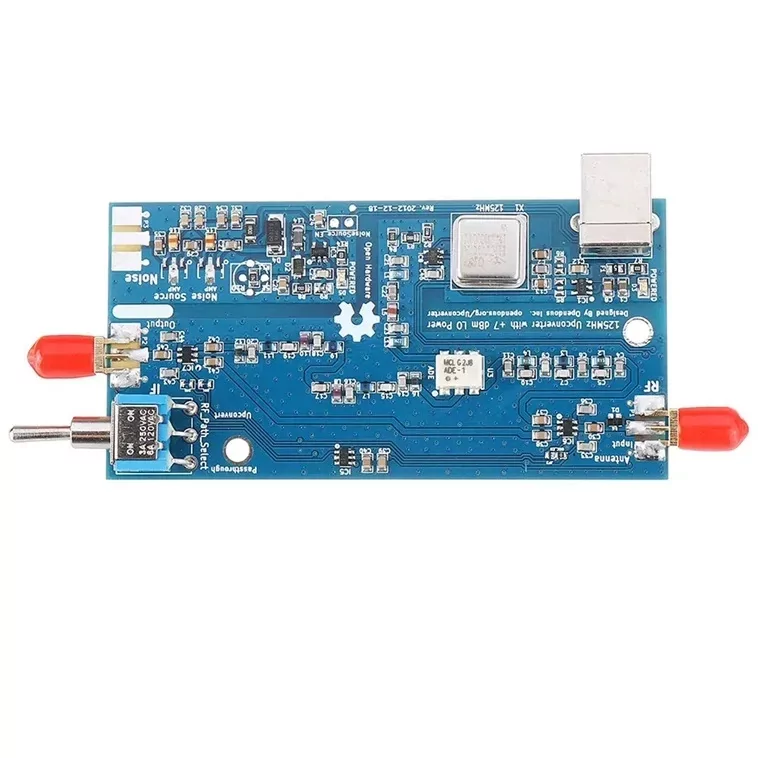

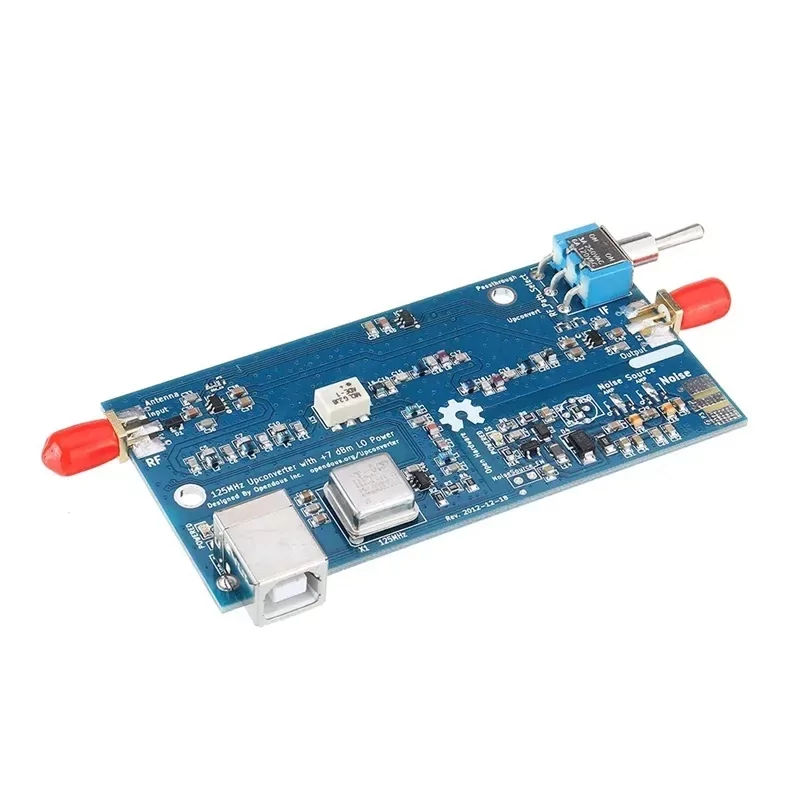

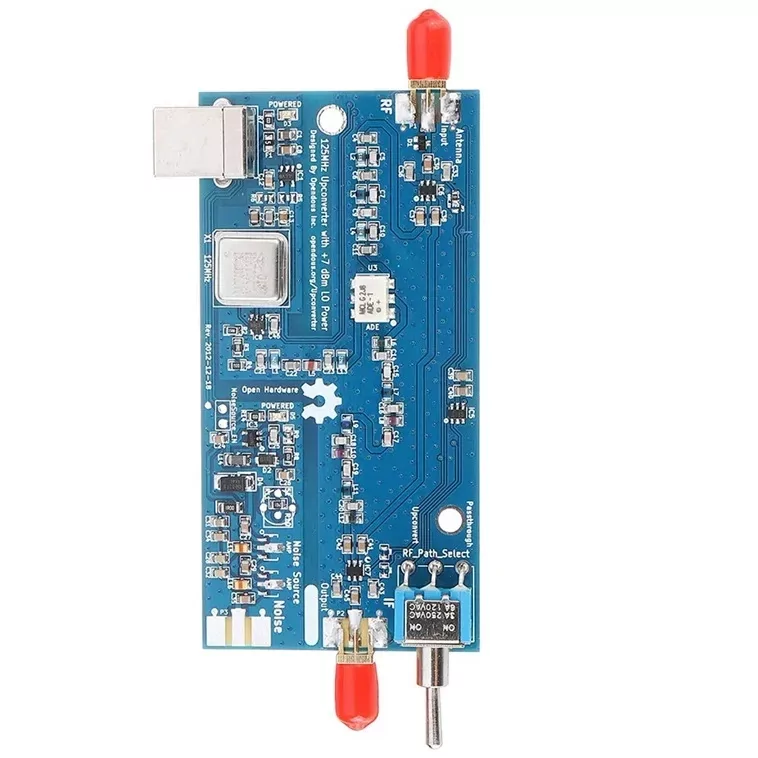

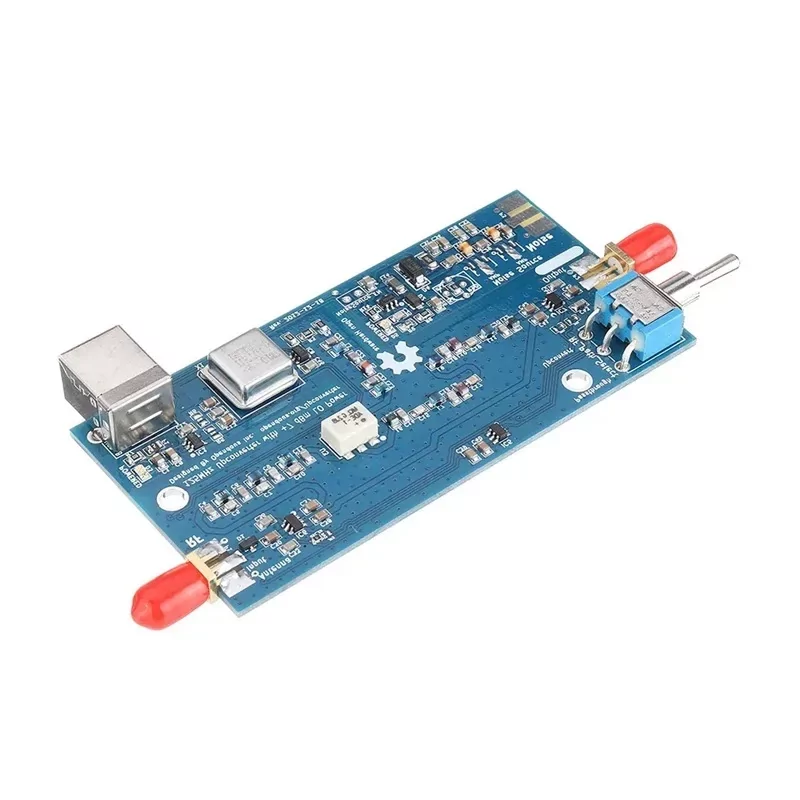

Что есть на плате:
Два красных SMA-разъёма: один — вход от антенны (HF), второй — выход на SDR.
USB-разъём (питание 5 В).
Встроенный Noise Source (источник шума) — полезен для калибровки, измерения потерь, тестов антенн.
RF Switch (переключатель), фильтры, микросхемы смесителя.
Надпись на плате: «125MHz Upconverter with +7 dBm LO Power», «Designed by OpenSourceSDR.org / operatordzy» (или Opendous Inc.).

Это классический и очень распространённый аксессуар для радиолюбителей, занимающихся КВ, коротковолновым приёмом, прослушкой радиостанций, авиа, морской связи и т.д. на базе RTL-SDR / HackRF и подобных.

Технические характеристики (основные):
LO (гетеродин): 125 МГц (стабильность ~25 ppm у базовой версии).
Диапазон входа (HF): 100 кГц – 65 МГц (в upconvert-режиме).
Выход (на SDR): 125,1–190 МГц (HF + 125 МГц).
Потери преобразования: ~10 дБ (нормально, это пассивный смеситель ADE-1).
Максимальный входной уровень: +1 дБм (не перегружайте!).
Питание: USB 5 В (4,0–5,5 В), ток ~55–75 мА в upconvert-режиме.
Разъёмы: два SMA (женские).
Размер печатной платы: 96*48,5 мм
Вес: 85 гр.
Дополнительно: встроенный источник шума (Noise Source) для калибровки/тестов, RF-переключатель (Upconvert / Passthrough), защита от статического электричества на входе.
Может использоваться с: приемниками RTL2832 + R820T2, HackRF One и др.

Полные datasheets и схемы есть на GitHub Opendous: github.com/opendous/Upconverter1v3  (там же схема, BOM, инструкция по сборке).

Как и куда подключать (пошагово)
Антенна КВ (HF Input) → левый красный SMA-разъём (помечен Input, рядом с надписями Noise Source / RF Switch / Passthrough).
Выход на SDR (IF Output / RF) → правый красный SMA-разъём (помечен Antenna / RF).
Питание → USB-разъём в верхнем правом углу (обычный USB-кабель от компьютера, powerbank или зарядки 5 В). Без питания преобразователь не работает в upconvert-режиме!
Переключатель RF Switch:
Upconvert / Enable (обычно положение переключателя «вверх» или в сторону смесителя) — режим повышения частоты (основной).
Passthrough — прямой проход (антенна → SDR без преобразования, для VHF/UHF).

Схема подключения:
textАнтенна КВ (длинная проволока, магнитная петля и т.д.)
↓ (SMA)
[Вход HF (левый красный)]
↓
[Плата Upconverter] ← USB-питание
↓
[Выход RF (правый красный)] → RTL-SDR (или другой SDR)

Важно:
Используйте качественные SMA-кабели (не RP-SMA!).
SDR подключайте только после включения питания преобразователя.
Для теста: в upconvert-режиме на частоте ~125,01 МГц должен быть виден «провал» или сигнал гетеродина (~-45 дБм).

Настройка в программе SDR (SDR#, HDSDR, CubicSDR и т.д.)
Включите upconvert-режим на плате.
В программе включите частотный offset (сдвиг): -125 000 000 Гц (-125 МГц).
Или вручную добавляйте +125 МГц к нужной частоте (например, для 7,1 МГц (40 м) настраивайте на 132,1 МГц).
Настройтесь на нужный КВ-канал — сигналы должны появиться в правильном месте.

Подробная инструкция от NooElec:
→ support.nooelec.com — Ham It Up Upconverter
Источник шума (Noise Source): отдельная цепь на плате. Чтобы включить — замкните перемычку EN (0 Ом резистор или провод). Используется для калибровки антенн, фильтров, измерения потерь.

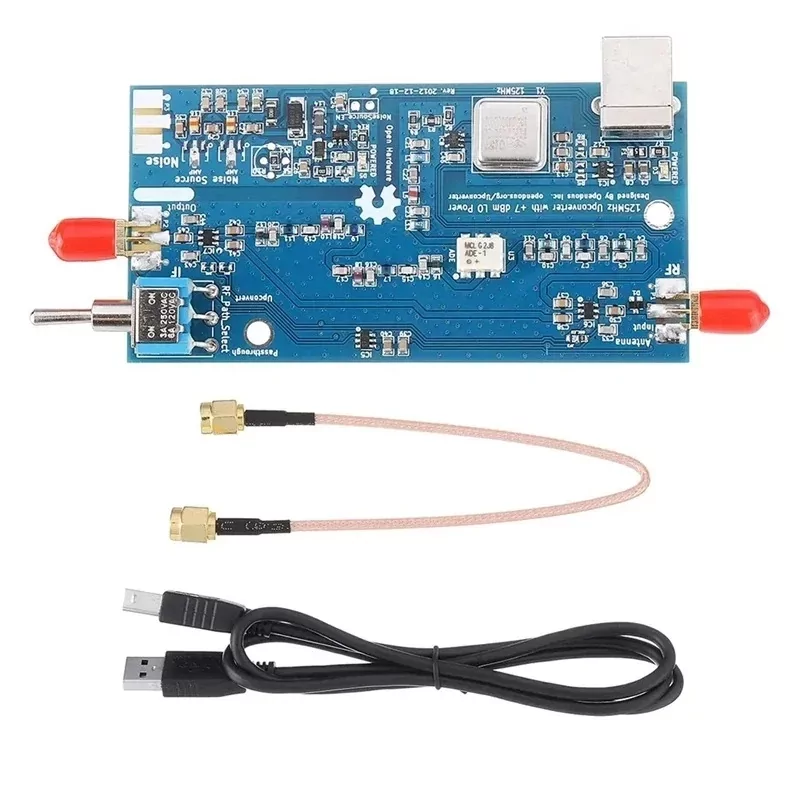

В комплекте:
1 х плата повышающего преобразователя частоты;
1 х кабель USB 2.0 1,5 м;
1 х пигтейл SMA-male - SMA-male 30 см;
1 х упаковка (картонная коробка).
