Коммутатор радио входов PE42540 10Hz - 8GHz SP4T RF, радиочастотный переключатель (Switch), 3.3V, SMA-female

Коммутатор радио входов PE42540 10Hz - 8GHz SP4T RF, радиочастотный переключатель (Switch), 3.3V, SMA-female.

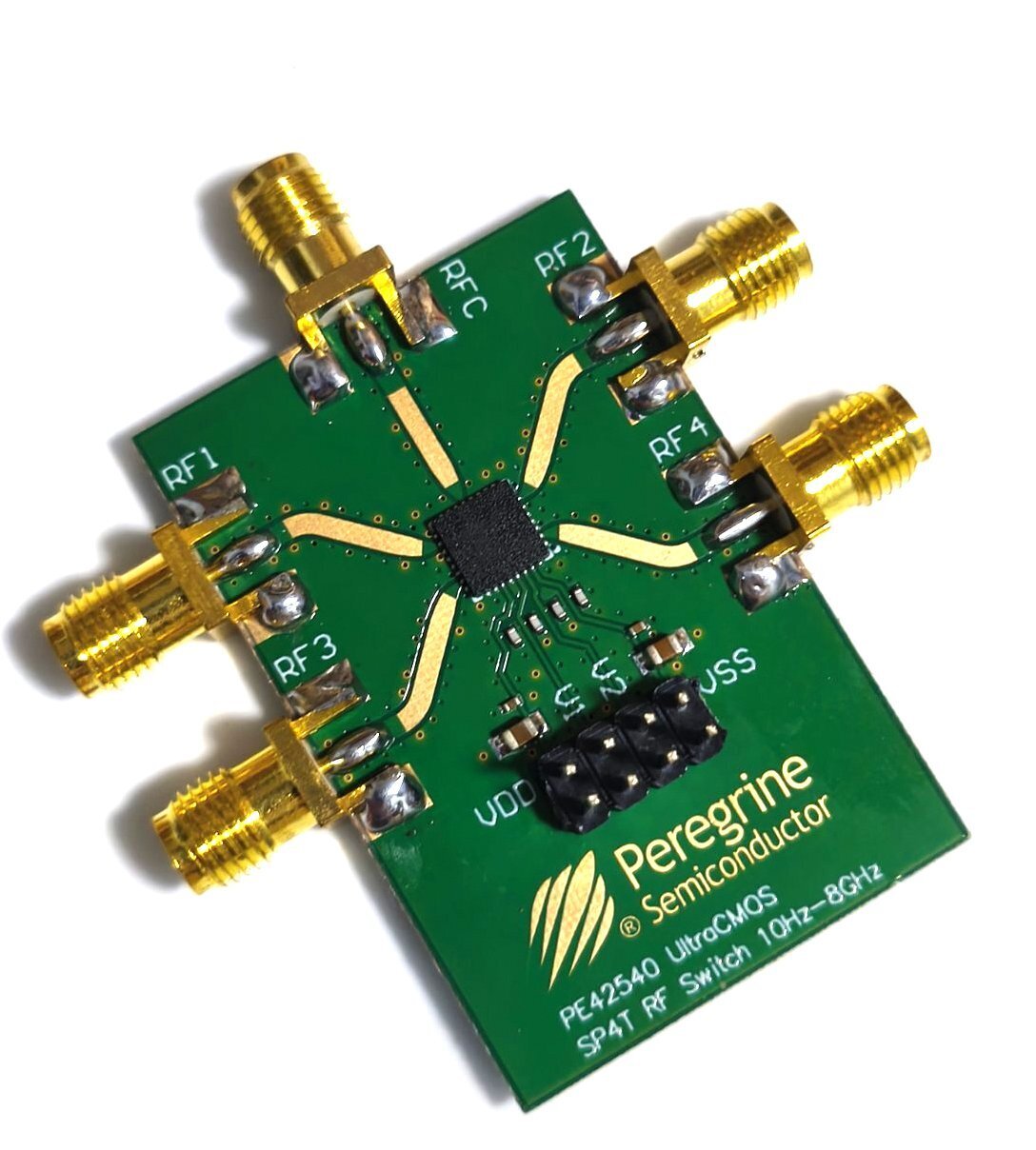

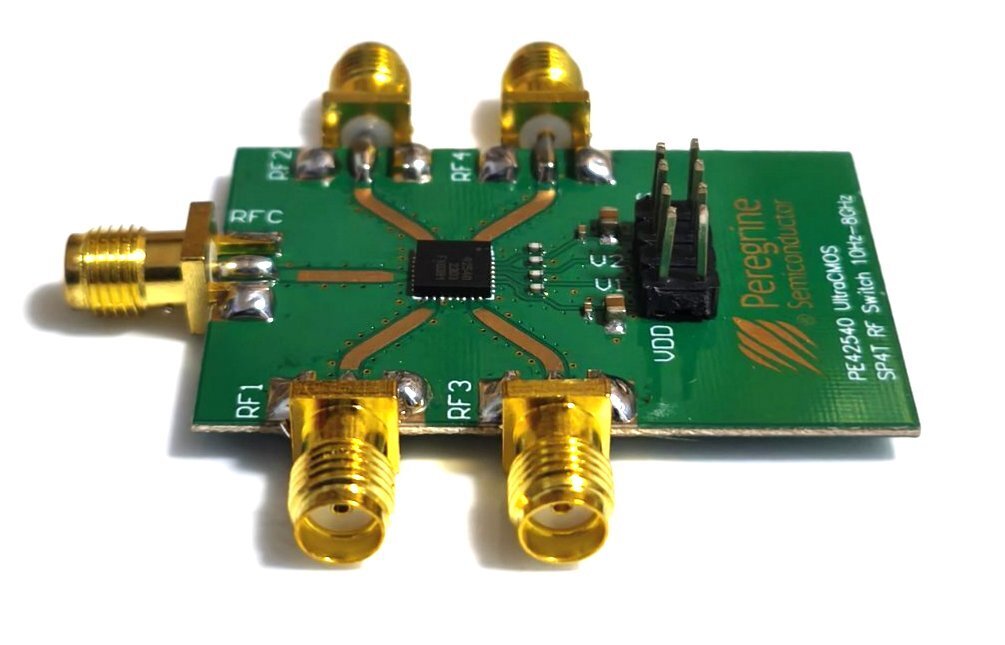

PE42540 10 Гц-8 ГГц SP4T ВЧ-переключатель без отражений с позолоченной тефлоновой высокочастотной печатной платой.

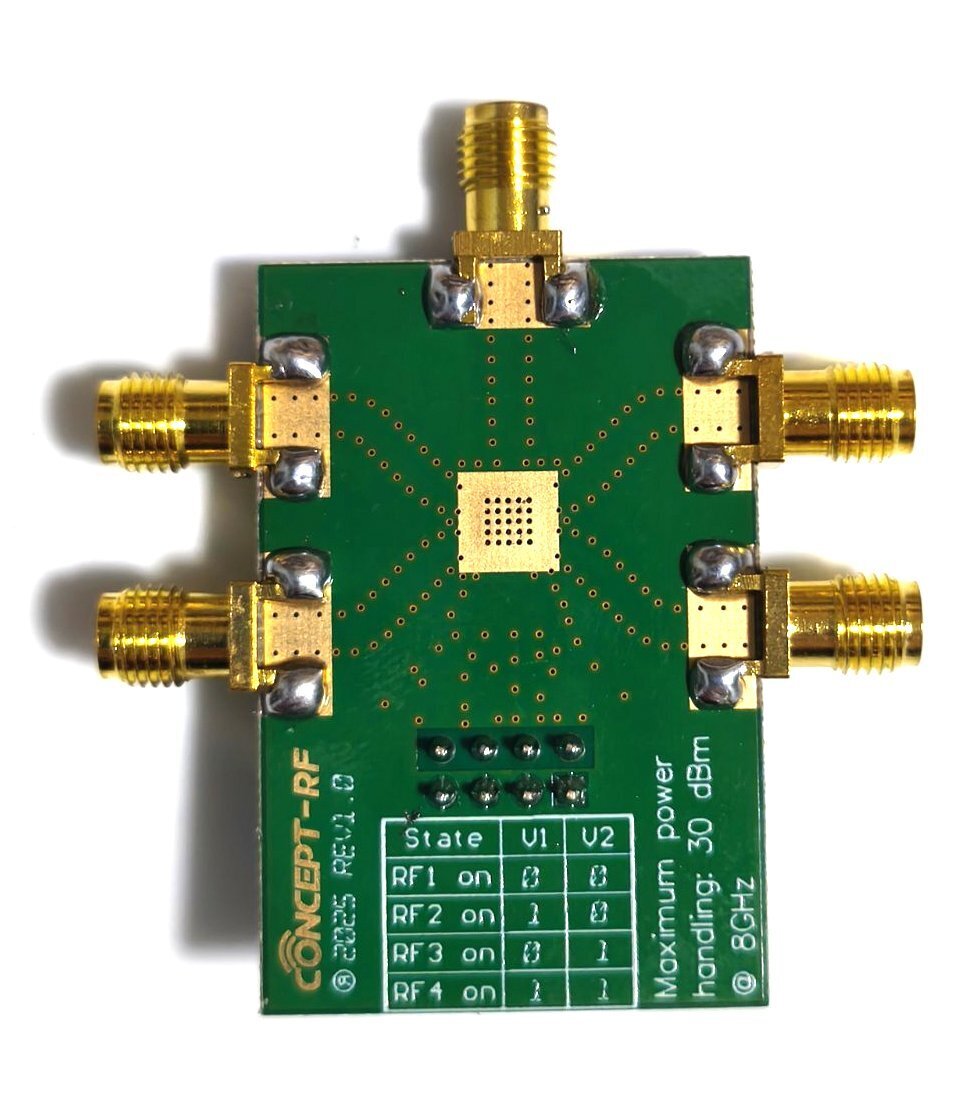

Устройство оснащено встроенной логикой управления (CMOS decode logic), которая позволяет переключать порты с помощью двухпинового интерфейса (пины V1 и V2 на плате).

Модуль предназначен для использования в автоматическом тестовом оборудовании (ATE), высокочастотных лабораториях, системах 5G и 5.8 ГГц, а также для маршрутизации сигналов в векторных анализаторах цепей и спектра.

Характеристики и особенности:
Диапазон частот: от 10 Гц до 8 ГГц
Конфигурация: 1 общий порт (RFC) и 4 симметричных РЧ-порта (RF1–RF4)
Вносимые потери (типовые): 0,8 дБ на 3 ГГц; 1,0 дБ на 6 ГГц; 1,2 дБ на 8 ГГц
Изоляция: очень высокая, до 45 дБ на частоте 3 ГГц и около 31 дБ на 8 ГГц
Мощность: выдерживает входную мощность до 30 дБм (1 Вт) на частоте 8 ГГц
Питание: модуль работает от напряжения 3,3 В
Усовершенствованная технология HaRP™
Быстрое время установления
Устраняет задержку затвора и фазы.
Отсутствие дрейфа в потерях на входе и фазе.
Высокая линейность: 58 дБм lIP3
Высокая устойчивость к электростатическому разряду: 2 кВ HBM на выводах RFC и 1 кВ HBM на всех остальных выводах

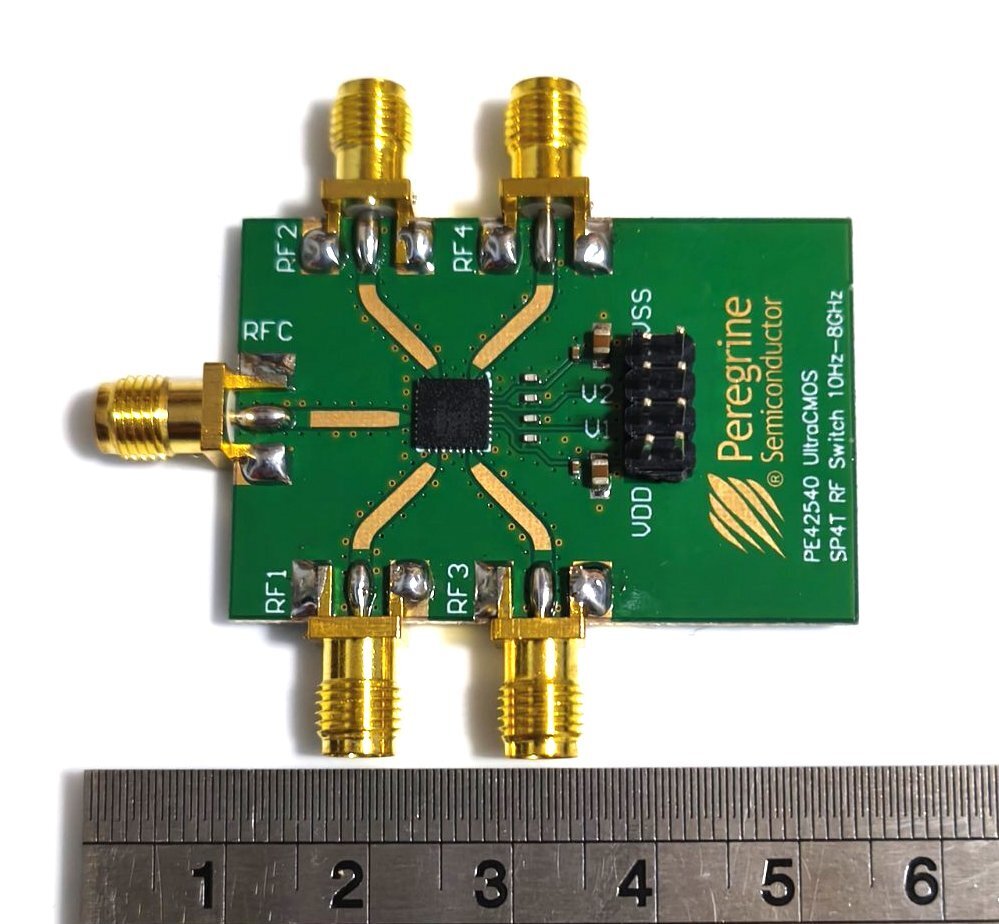

Размер печатной платы: 4,5 x 3 см
Разъемы: SMA-female (гнездо).

В комплект входит: 1 х PE42540 10 Гц-8 ГГц SP4T ВЧ-переключатель с перемычками.

I. Инструкция по применению
1. После распаковки проверьте комплектность аксессуаров.
2. Основные настройки см. в описании выше.
3. Выберите соответствующий функциональный режим в соответствии с требованиями.

II. Меры предосторожности
1. Не использовать во влажных или пыльных помещениях.
2. Избегайте сильных ударов и вибрации изделия.

III. Предупреждение о безопасности
▲ВНИМАНИЕ: Хранить в недоступном для детей месте и избегать неправильного использования.
▲ВНИМАНИЕ: Пожалуйста, не разбирайте и не модифицируйте данное изделие самостоятельно. Непрофессиональный ремонт может привести к повреждениям или несчастным случаям.
