Микшер 5GHz-21GHz, повышающий и понижающий преобразователь пассивный, смеситель C-диапазона, X-диапазона, KU-диапазона

Микшер 5GHz-21GHz, повышающий и понижающий преобразователь, смеситель C-диапазона, X-диапазона, KU-диапазона.

Модуль смесителя реализует функцию повышения и понижения частоты в диапазоне 5–21 ГГц. Максимальная частота может достигать 21 ГГц.
Этот модуль имеет корпус, изготовленный на станке с ЧПУ, с хорошими электромагнитными экранирующими свойствами.
Модуль использует высокочастотную печатную плату с низкими вносимыми потерями, с гетеродином/радиочастотным диапазоном 5–21 ГГц и промежуточной частотой DC–5000 МГц.
Он применяется для типичных частот, таких как 5,8 ГГц, 8 ГГц, 12 ГГц, 18 ГГц и т. д., для реализации функции повышения и понижения частоты.
Широко используется в соответствующих частотных диапазонах приемопередающих систем.

1. Типичные области применения и характеристики:
Повышение частоты ВЧ-передатчика;
Понижение частоты ВЧ-приемника;
Низкие потери при преобразовании;
Корпус, изготовленный на станке с ЧПУ;
Стандартный разъем SMA;

2. Технические характеристики:
1. Модель модуля: MDB-24+
2. Рабочая частота RF/LO: 5-21 ГГц;
3. IF рабочая частота: DC-5000 МГц;
4. Потери на преобразование частоты: 8-12 дБ;
5. Изоляция: LO-RF: 29 дБ (типичное значение);
6. Мощность гетеродина  LO: +15 дБм;
7. Интерфейс ввода/выхода: SMA-female;
8. Размеры: 29 * 19 * 11 мм (без разъемов);

3. Инструкция по применению:
Вход ВЧ: порт ВЧ;
Вход гетеродина: порт LO;
Выход промежуточной частоты: IF порт;
Максимальная входная мощность порта RF/IF: +21 дБм.

Уровни мощности по портам:
1. LO (Local Oscillator) — гетеродин
Рекомендуемый диапазон: +10 ... +17 дБм
Оптимальный уровень: +13 ... +15 дБм (20-30 мВт)
Ниже +9 дБм сильное ухудшение характеристик
Выше +17 дБм допустимо, но не обязательно
LO это «питание» смесителя. Без достаточной мощности на этом порту устройство работает плохо.

2. RF (Radio Frequency) - входной сигнал
Оптимальный уровень: -20 ... +0 дБм
Максимальный (без компрессии): примерно LO – 6 дБ
При LO = +13 дБм + RF не выше +7 дБм

3. IF (Intermediate Frequency) выход
Выходная мощность мощность RF потери преобразования
Типичные потери преобразования: 6-10 дБ (обычно 7-8 дБ)

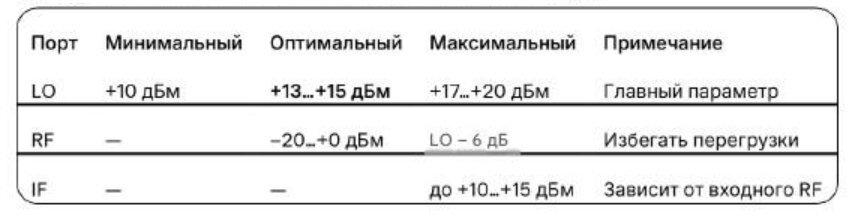

Сводная таблица рекомендуемых уровней:

Ключевые правила эксплуатации:
Всегда начинайте с LO +13...+15 дБм.
Используйте аттенюаторы для точной регулировки мощности.
Смеситель пассивный, внешнее питание не требуется.
Все порты 50 Ом, ЅMА.
