Усилитель 3G/4G LTE мобильного сигнала KW-2115-W 2100 MГц с внутренней направленной антенной, 200 кв. м.

Гарантия 12 месяцев. В случае поломки - замена на новый репитер без ремонта!

Репитер (ретранслятор, повторитель, усилитель, бустер, repeater) предназначен для обеспечения качественной голосовой связи WCDMA 2100 МГц и стабильной передачи интернет-данных 3G/4G LTE 2100 МГц (Киевстар, Lifecell, Vodafone Украина, 3Mob/Lycamobile).

Репитер предназначен для обеспечения постоянного скоростного высококачественного 3G/4G LTE интернета и голосовой связи операторов Kyivstar, Vodafone, Lifecell в диапазоне 2100 МГц.
Из-за повышенного коэффициента усиления 70/65 дБ система повторителей может покрывать более крупные области.
Принцип работы позволяет усиливать 3G сигнал без дополнительных подключений к телефону или модему без ограничений по количеству "говорящих" по телефону.
Благодаря репитеру вы не ограничиваетесь одним 3G/4G устройством.
Их может быть сколько угодно: мобильный телефон, 3G/4G модем, планшетный ПК и нетбук и пр., а также можете свободно передвигаться с 3G/4G устройствами в зоне усиленного сигнала.

В комплект входит:
1. Внешняя логопериодическая антенна 806-2700 МГц 8/9 дБ - 1 шт.
https://repiter.mobi/p/1572625520-antenna-698-3800-mgc-8-9-dbi-100-vt-logoperiodicheskaya-gjx/

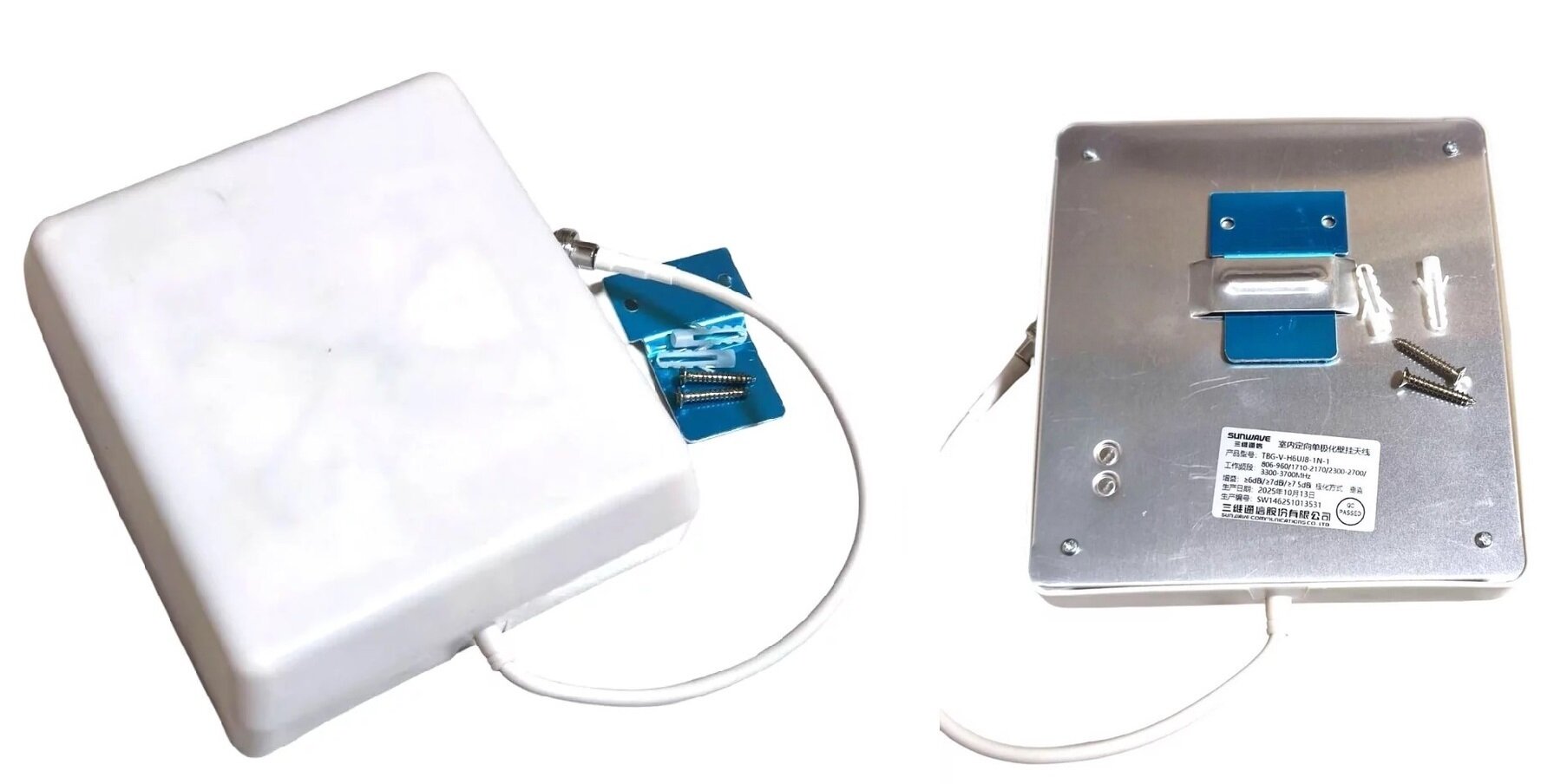

2. Внутренняя направленная панельная антенна 730-1000/1180-1450/1630-4925MHz 6/7/7.5dBi - 1 шт.
https://repiter.mobi/p/1704667439-gsm-antenna-panelnaya-730-1000-1180-1450-1630-4925mhz-6-7-7-5dbi-50w/

3. Переходники с "N" на "F" - 4 шт.
https://repiter.mobi/uk/p/33981242-perehodnik-n-male-f-female/

4. Кабель RG-6U 75 Ом - 20 м.
https://repiter.mobi/uk/p/1599255850-kabel-koaksialnyy-rg-6u-finmark-f690bv-75-om-belyy/ (или подобный)

5. Репитер OSP-2115-W 2100 МГц с блоком питания - 1 шт.
https://repiter.mobi/p/1576336429-usilitel-mobilnoy-svyazi-i-3g-interneta-2100-mgc-osp-2115-w-70-db-15-dbm-200-300-kv-m/

Порядок установки репитера:

1) Антенна внешняя устанавливается на кронштейне на крыше, фасаде дома. Можно использовать мачты или имеющиеся постройки. Направление антенны – в сторону предполагаемого источника сигнала (с возможностью корректировки направления в процессе тестирования). Очень важно, чтобы внешняя антенна находилась на более высоком уровне по отношению к внутренней антенне.

Подсоедините кабель с одной стороны к разъему внешней антенны, с другой стороны - накрутите на разъем репитера BTS (outdoor).

2) Внутреннюю антенну установите в той части дома или офиса, где наблюдается самый слабый сигнал мобильной связи, но требуется надежное покрытие.
Разместите панель на стене на высоте не менее 1,5-2 метров от пола. Убедитесь, что антенна расположена строго вертикально.
Разверните её фронтальную (лицевую) сторону в ту зону, где необходимо обеспечить наилучший прием сигнала.
Обратная (задняя) сторона антенны должна «смотреть» на стену.
Убедитесь, что антенна находится на расстоянии не менее 10 метров от внешней антенны.
Чем больше будет расстояние между антеннами, тем лучше будет качество сигнала.

3) Репитер ставится, как врезка в кабель.

4) Кабель внешней антенны подключается к разъему BTS (outdoor), внутренняя антенна подключается к разъему Mobile (indoor).
Репитер включать в сеть 220 В только с подключенными антеннами, в противном случае несоблюдение порядка установки может привести к поломке самого репитера.

5) Репитер готов к работе и через несколько минут, если Вы правильно все подключили, то сигнал от любого из имеющихся в зоне доступа операторов связи будет усилен по возможности до максимального уровня.

Обратите внимание!
Внутренняя и внешняя антенны репитера  в идеале должны быть разделены препятствием, которое не пропускает сигнал связи (железобетонная стена, перекрытия этажей и т.д.), важно также разделять горизонтальные плоскости антенн (наружная на крыше, внутренняя - внутри дома, в нижней его части). В противном случае, возможен нежелательный «эффект эха или самовозбуждения», когда репитер будет усиливать свой собственный сигнал (аналогичный эффект при поднесении микрофона к динамику).
Коммутация антенн и ВЧ кабелей должна производиться только при выключенном питании репитера!
Если подключаете две или более внутренних антенн - сначала нужно настроить систему на одной внутренней антенне и только потом ставить делитель мощности и дополнительные антенны.
От репитера до делителя мощности необходимо использовать кабель минимум 1,5-2 метра (можно больше).
Дисплей репитера не несет важной информации. Не обращайте на него никакого внимания.
Репитер усиливает всех Операторов и что отображается на дисплее репитера в данный момент времени невозможно понять. Например, уровни сигнала не вашего Оператора.

Возможные неполадки:
Нет сигнала - постарайтесь направить антенну в сторону вероятного наибольшего количества базовых станций, убедитесь, что сигнал в зоне наружной антенны не слабее -70 дБ, увеличьте дистанцию между внешней и внутренней антеннами, проверьте все соединения.
