Усилитель радиосигналов LNA 100kHz-6GH 21dB, питание от USB, Zeenko ZK06-UM

Усилитель радиосигналов LNA 100kHz-6GH 21dB, питание от USB, Zeenko ZK06-UM.

Прежде чем подключить питание - обычным тестером померяйте напряжение переменное МЕЖДУ минусом/корпусом усилителя и минусом источника питания.
Не должно быть никакого напряжения. Если же есть например 70 В, то сначала нужно разобраться с заземлением и антенн, и блока питания. Иначе усилитель сгорит.

Поскольку МШУ TinySA ULTRA эффективен только на частотах ниже 3,5 ГГц, некоторые пользователи надеются добавить МШУ для улучшения чувствительности на высоких частотах, что очень полезно для пользователей, которым необходимо измерять приложения на частоте 5,8 ГГц. Мы проверили некоторые широко используемые на рынке модули. Большинство широкополосных модулей LNA с номинальной частотой 6 ГГц имеют очень низкую неравномерность. Некоторые стандартные модули LNA с коэффициентом усиления 20 дБ имеют коэффициент усиления менее 10 дБ на частоте 6 ГГц. Более того, эти модули не предоставляют фактических тестовых данных, а только руководства по данным чипов. Однако большинство модулей не полностью соответствуют схемам в руководствах по чипам, что приводит к тому, что пользователи сталкиваются с проблемами во время фактического использования, особенно с некоторыми так называемыми высокими показателями, -модули каскада усиления, на низких частотах коэффициент усиления может быть слишком высоким, значение k может быть слишком низким, и существует риск самовозбуждения, повреждающего приемник. Для простоты использования мы разработали серию модулей LNA с интерфейсом USB.

Серия ZKxx-UM представляет собой малошумящий радиочастотный усилитель с питанием по интерфейсу USB, выпущенный Zeenko. Он имеет удобный интерфейс источника питания, умеренный коэффициент усиления, высокий уровень защиты IP3 и низкий уровень шума. В этой серии для питания используется интерфейс USB type-C, а встроенный LDO с высоким PSRR может эффективно снизить шум источника питания, эффективно снижая фоновый шум по сравнению с модулями USB с прямым питанием других производителей. МШУ серии ZKxx-UM имеет очень компактную конструкцию и использует системный экран. Он может ржаветь под воздействием влаги. Будьте осторожны, чтобы не допустить попадания влаги при использовании на открытом воздухе.

Серия ZKxx-BM — это малошумящий ВЧ-усилитель , выпущенный Zeink, с питанием от интерфейса USB и встроенной батареей. На базе ZKxx-UM добавлен аккумулятор и снижено энергопотребление, что делает его пригодным для портативного использования. По сравнению с модулями других производителей со встроенными батареями они имеют более равномерный и стабильный коэффициент усиления, меньший уровень шума, меньший размер и более длительный срок службы батареи.

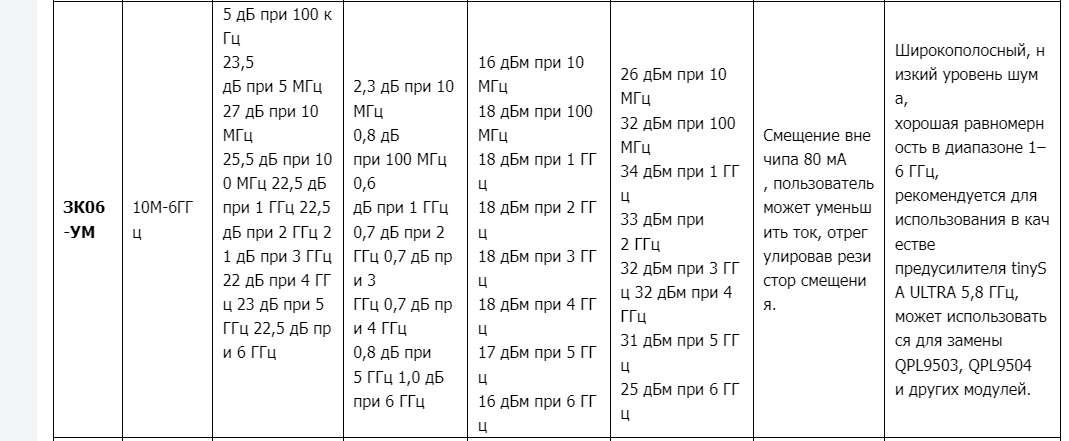

Ниже приведены измеренные данные МШУ серии ZKxx-UM, которые вы можете выбрать в соответствии с вашими потребностями. Коэффициент усиления усилителя не настолько высок, насколько это возможно. В качестве предварительного усилителя и антенного усилителя его следует выбирать в соответствии с коэффициентом шума усилителя + приемника + (3 ~ 6) дБ. Обычно достаточно 20 дБ. Для предусилителя анализатора спектра из-за широкой полосы пропускания входной цепи, чем больше коэффициент усиления, тем хуже характеристики антиблокировки, тем сильнее продукты интермодуляции и более восприимчивы к помехам. Если нет особых потребностей, не используйте одновременно встроенный и внешний LNA tinySA ULTRA. Эта серия усилителей представляет собой однонаправленные усилители, используемые для предварительного усиления приемника или усиления малой мощности, и не могут использоваться в системах с общедоступными антеннами T / RX, такими как сигналы мобильных телефонов или сигналы Wi-Fi. Не рекомендуется использовать предусилитель в среде с шумным фоновым шумом. Это может привести к блокировке приемника или снижению коэффициента усиления приема. Особенно в жилых районах средние и короткие волны более чувствительны к помехам.
