Усилитель сотовой связи RDX-902A-G GSM/4G 900 MГц с внешней антенной 11 дБ и внутренней круговой, 50 м²

Гарантия 12 месяцев. В случае поломки - замена на новый репитер без ремонта!

Репитер (ретранслятор, повторитель, усилитель, бустер, repeater) предназначен для усиления радиосигнала Операторов сотовой связи стандарта GSM 900/4G LTE 900 МГц (Киевстар, Vodafone, Lifecell).

Этот комплект предназначен для усиления связи в подземных помещениях с хорошей связью наверху.
На границе покрытия при слабом сигнале сотовой связи нужно использовать более мощные комплекты.

Предназначен для обеспечения качественной голосовой связи 2G 900 МГц и стабильной передачи интернет-данных 4G LTE 900 МГц.
Обеспечивает высокое качество работы сотовых телефонов внутри зданий: в офисах, квартирах, подвалах.
Позволяет использовать сотовые телефоны стандарта GSM/4G LTE 900 МГц без дополнительных кабельных подключений к ним.
Репитер совместим со всеми Операторами и сетями GSM 900/4G LTE 900 MГц.

В комплект входит:

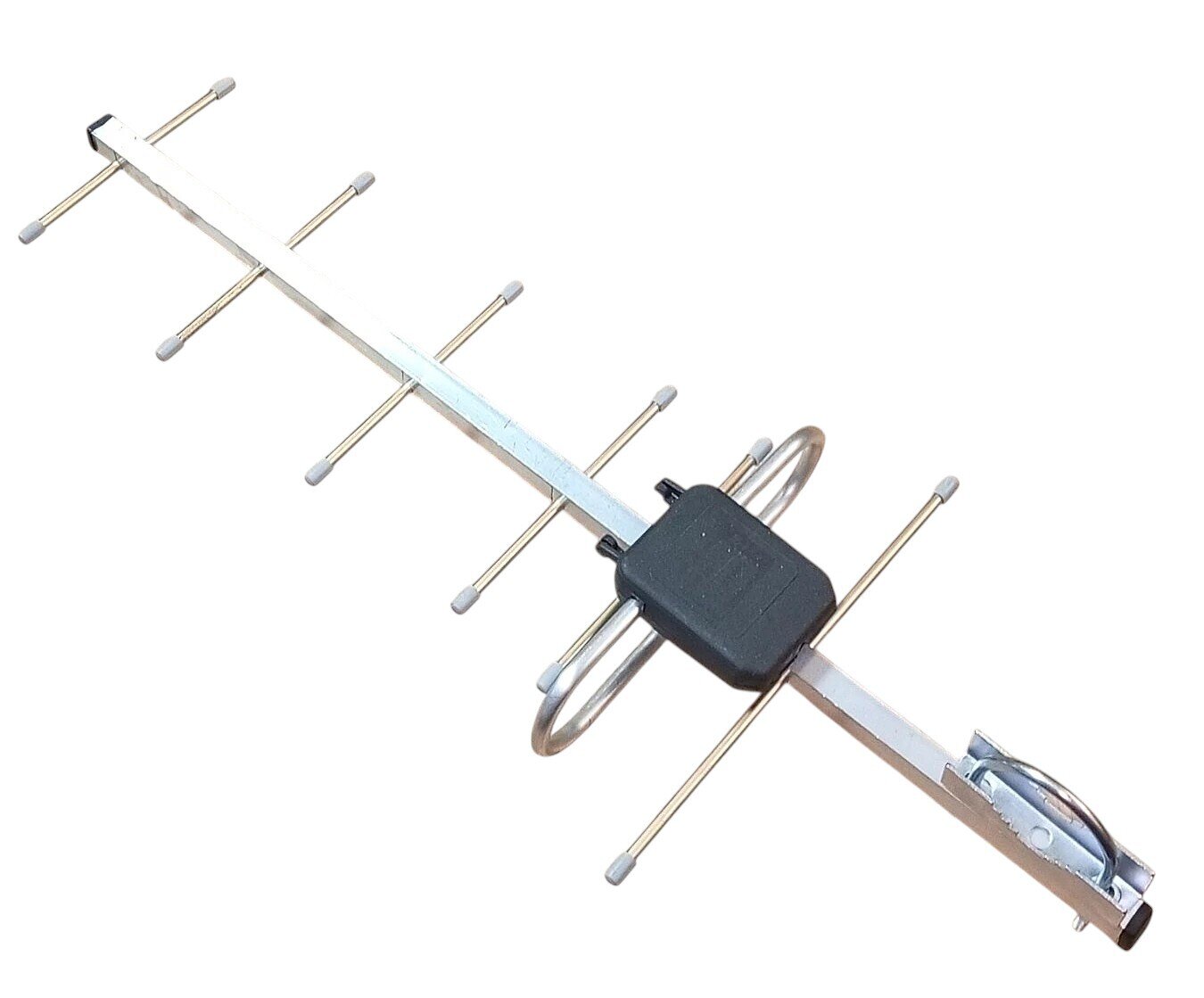

1. Внешняя антенна GSM 900 АТК-7 11 дБ - 1 шт.
https://repiter.mobi/p/1559186698-antenna-932-990-mgc-11-db-50-vt-napravlennaya-atk-7/

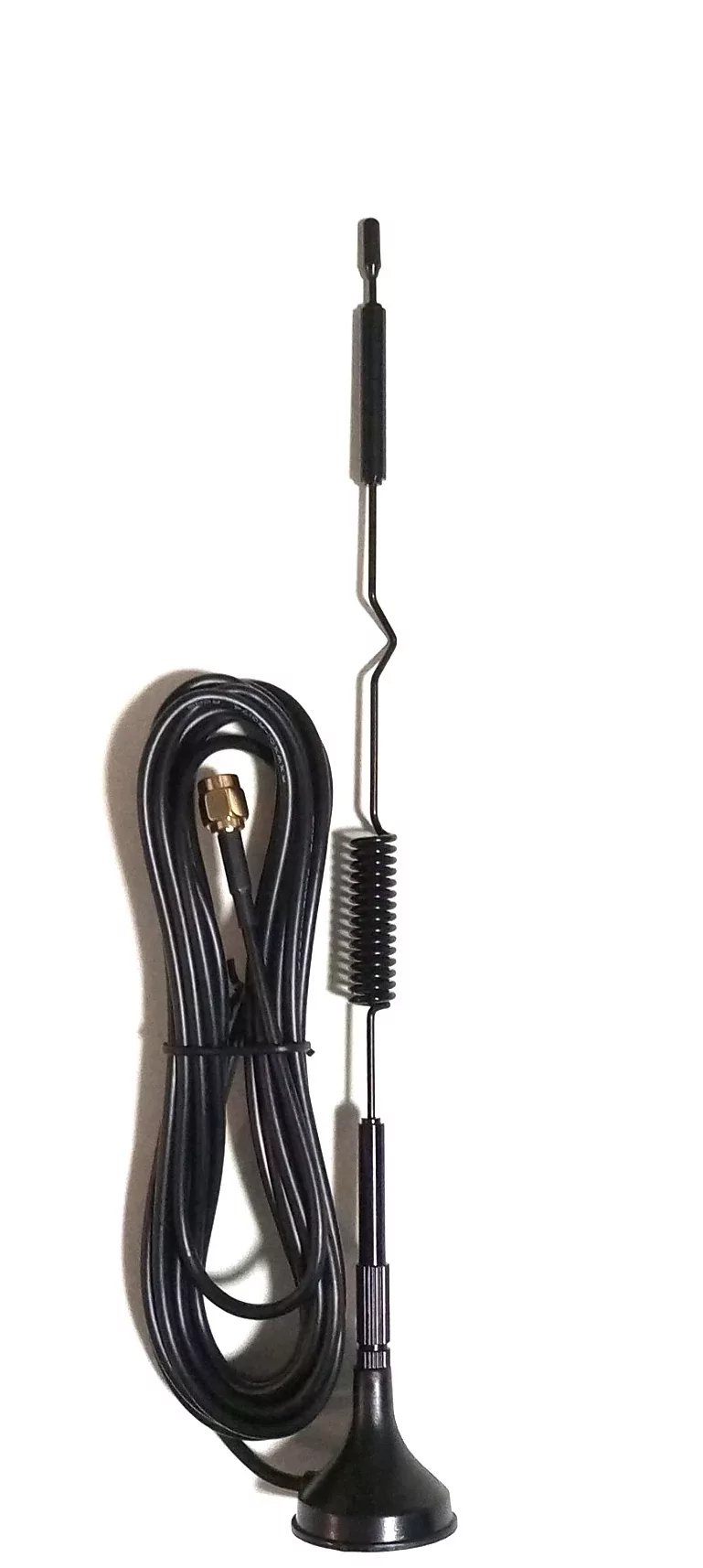

2. Внутренняя антенна на магнитном основании 600-4200, 4900-6200 МГц 9 дБ, SMA-male, кабель RG 174 3 м - 1 шт.
https://repiter.mobi/p/1599921069-antenna-600-6000-mgc-15-db-do-50-vt-sma-male-kabel-rg-174-3-m-5g-lte-4g-3g-2g-gsm-nb-i-ot-na-magnitnom-osnovanii/

3. Переходник SMA-female (гнездо) - F-male (штырь) - 1 шт.
https://repiter.mobi/p/1551363363-perehodnik-sma-female-gnezdo-f-male-shtyr/

4. Кабель RG-6U 75 Ом - 20 м.
https://repiter.mobi/p/1479842811-kabel-koaksialnyy-rg-6u-finmark-f660-75-om-belyy/ (или подобный)

5. Репитер RDX-902A-G 900 МГц с блоком питания - 1 шт.
https://repiter.mobi/p/1420665867-usilitel-mobilnoy-svyazi-i-internata-rdx-902a-g-900-mgc-65-db-10-dbm-50-100-kv-m/

Порядок установки репитера:
1) Антенна внешняя устанавливается на кронштейне на крыше, фасаде дома. Можно использовать мачты или имеющиеся постройки. Направление антенны – в сторону предполагаемого источника сигнала (с возможностью корректировки направления в процессе тестирования). Очень важно, чтобы внешняя антенна находилась на более высоком уровне по отношению к внутренней антенне.

На антеннах типа «волновой канал» кабель подключается с помощью петли согласования (идет в комплекте). Длина петли для GSM 900 (меряется между концами оплетки) – 120 мм.
На конце кабеля снижения необходимо снять наружную изоляцию на длине 40-45 мм, собрать оплетку без фольги в косичку и обрезать фольгу, очистить центральную жилу от внутренней изоляции на длине 30-35 мм. Оплетка кабеля, скрученная в косичку, подключается к скрученным оплеткам петли согласования, а центральная жила скручивается с любой из центральных жил петли согласования. Не пытайтесь паять оплетку, обычными способами пайка оплетки кабеля RG 6U, поставляемого с антенной, невозможна. Скрученная и свободная центральные жилы петли согласования подключаются к контактам в пластиковой коробке на петлевом вибраторе антенны. Кабель подключается непосредственно к петлевому вибратору с помощью петли согласования. Оплетка кабеля и петли соединяются вместе и никуда не подсоединяются. Полярность не имеет значения.

Подсоедините кабель для внешней антенны (рекомендуемая длина 10 м) с одной стороны к разъему репитера BTS (outdoor), с другой стороны - в коробку внешней антенны с помощью петли согласования.

2) Внутренняя антенна устанавливается на расстоянии не менее 10 метров от внешней антенны, чем больше будет расстояние между антеннами, тем лучше будет качество сигнала.

3) Кабель внешней антенны подключается к разъему BTS (outdoor), внутренняя антенна подключается к разъему Mobile (indoor).
Репитер включать в сеть 220 В только с подключенными антеннами, в противном случае несоблюдение порядка установки может привести к поломке самого репитера.

4) Репитер готов к работе и через несколько минут, если Вы правильно все подключили, то сигнал от любого из имеющихся в зоне доступа операторов связи будет усилен по возможности до максимального уровня.

Обратите внимание!
Внутренняя и внешняя антенны репитера  в идеале должны быть разделены препятствием, которое не пропускает сигнал связи (железобетонная стена, перекрытия этажей и т.д.), важно также разделять горизонтальные плоскости антенн (наружная на крыше, внутренняя - внутри дома, в нижней его части). В противном случае, возможен нежелательный «эффект эха или самовозбуждения», когда репитер будет усиливать свой собственный сигнал (аналогичный эффект при поднесении микрофона к динамику).
Коммутация антенн и ВЧ кабелей должна производиться только при выключенном питании репитера!
Если подключаете две или более внутренних антенн - сначала нужно настроить систему на одной внутренней антенне и только потом ставить делитель мощности и дополнительные антенны.
От репитера до делителя мощности необходимо использовать кабель минимум 1,5-2 метра (можно больше).
Дисплей репитера не несет важной информации. Не обращайте на него никакого внимания.
Репитер усиливает всех Операторов и что отображается на дисплее репитера в данный момент времени невозможно понять. Например, уровни сигнала не вашего Оператора.

Возможные неполадки:
Нет сигнала - постарайтесь направить антенну в сторону вероятного наибольшего количества базовых станций, убедитесь, что сигнал в зоне наружной антенны не слабее -70 дБ, увеличьте дистанцию между внешней и внутренней антеннами, проверьте все соединения.
