Усилитель мобильной связи репитер AT-9801770-G 900 MГц с внешней логопериодической и внутренней круговой антеннами

Гарантия 12 месяцев. В случае поломки - замена на новый репитер без ремонта!

Репитер (ретранслятор, повторитель, усилитель, бустер, repeater) предназначен для усиления радиосигнала Операторов сотовой связи стандарта GSM 900/4G LTE 900 МГц (Киевстар, Vodafone, Lifecell).

Предназначен для обеспечения уверенной голосовой связи операторов Kyivstar, Vodafone, Lifecell в диапазоне 900 МГц и мобильного 4G LTE 900 интернета.
Рекомендуется для установки как в черте города, так и на загородных объектах.
Применяется в зонах слабого покрытия - там, где необходимо получить возможность звонить и пользоваться 4G Интернетом, то есть, на территориях, где для этого необходимо сначала усилить сигнал. Высокий коэффициент усиления - позволяет работать в местах со слабым уровнем сигнала на входе. F-female (мама) коннектор, что позволяет подключить антенны с помощью обычного F разъема.
Репитер совместим со всеми Операторами GSM 900 МГц и 3G 2100/4G LTE 900 сетями.

В комплект входит:
1. Внешняя логопериодическая антенна 806-2700 МГц 8/9 дБ - 1 шт.
https://repiter.mobi/p/1572625520-antenna-698-3800-mgc-8-9-dbi-100-vt-logoperiodicheskaya-gjx/

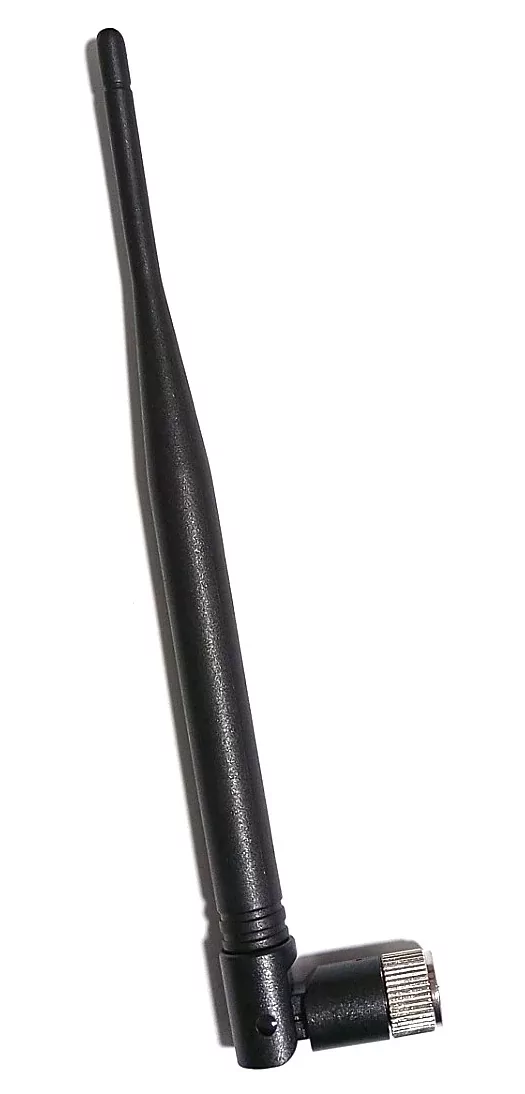

2. Внутренняя всенаправленная антенна с F-male разъемом 806-2100 МГц 5 дБ  - 1 шт.
https://repiter.mobi/p/1435725783-antenna-vsenapravlennaya-s-f-male-razemom-806-2100-mgc-5-db/

3. Кабель RG-6U 75 Ом - 20 м.
https://repiter.mobi/p/1599255855-kabel-koaksialnyy-rg-6u-finmark-f690bv-75-om-chernyy/ (или подобный)

4. Переходники с "N" на "F" - 1 шт.
https://repiter.mobi/p/33981242-perehodnik-n-male-f-female/

4. Репитер AT-9801770-G GSM 900/4G LTE 900 МГц с блоком питания - 1 шт.
https://repiter.mobi/p/1435313238-gsm-usilitel-mobilnoy-svyazi-repiter-at-9801770-g-900-mgc-70-db-17-dbm-280-330-kv-m/

Порядок установки репитера:

1) Антенна внешняя устанавливается на кронштейне на крыше, фасаде дома. Можно использовать мачты или имеющиеся постройки. Направление антенны – в сторону предполагаемого источника сигнала (с возможностью корректировки направления в процессе тестирования). Очень важно, чтобы внешняя антенна находилась на более высоком уровне по отношению к внутренней антенне.

Подсоедините кабель с одной стороны к разъему внешней антенны, с другой стороны - накрутите на разъем репитера BTS (outdoor).

2) Внутренняя антенна накручивается прямо на разъем репитера Mobile (indoor). Расстояние между внешней и внутренней антенной по прямой должно быть не менее 10 метров. Чем больше будет расстояние между антеннами, тем лучше будет качество сигнала.

3) Подсоедините кабель с одной стороны к разъему внешней антенны, с другой стороны - накрутите на разъем репитера BTS (outdoor) с помощью переходников с N на F.

4) Кабель внешней антенны подключается к разъему BTS (outdoor), внутренняя антенна подключается к разъему Mobile (indoor).
Репитер включать в сеть 220 В только с подключенными антеннами, в противном случае несоблюдение порядка установки может привести к поломке самого репитера.

5) Репитер готов к работе и через несколько минут, если Вы правильно все подключили, то сигнал от любого из имеющихся в зоне доступа операторов связи будет усилен по возможности до максимального уровня.

Обратите внимание!
Внутренняя и внешняя антенны репитера  в идеале должны быть разделены препятствием, которое не пропускает сигнал связи (железобетонная стена, перекрытия этажей и т.д.), важно также разделять горизонтальные плоскости антенн (наружная на крыше, внутренняя - внутри дома, в нижней его части). В противном случае, возможен нежелательный «эффект эха или самовозбуждения», когда репитер будет усиливать свой собственный сигнал (аналогичный эффект при поднесении микрофона к динамику).
Коммутация антенн и ВЧ кабелей должна производиться только при выключенном питании репитера!
Если подключаете две или более внутренних антенн - сначала нужно настроить систему на одной внутренней антенне и только потом ставить делитель мощности и дополнительные антенны.
От репитера до делителя мощности необходимо использовать кабель минимум 1,5-2 метра (можно больше).
Дисплей репитера не несет важной информации. Не обращайте на него никакого внимания.
Репитер усиливает всех Операторов и что отображается на дисплее репитера в данный момент времени невозможно понять. Например, уровни сигнала не вашего Оператора.

Возможные неполадки:
Нет сигнала - постарайтесь направить антенну в сторону вероятного наибольшего количества базовых станций, убедитесь, что сигнал в зоне наружной антенны не слабее -70 дБ, увеличьте дистанцию между внешней и внутренней антеннами, проверьте все соединения.
