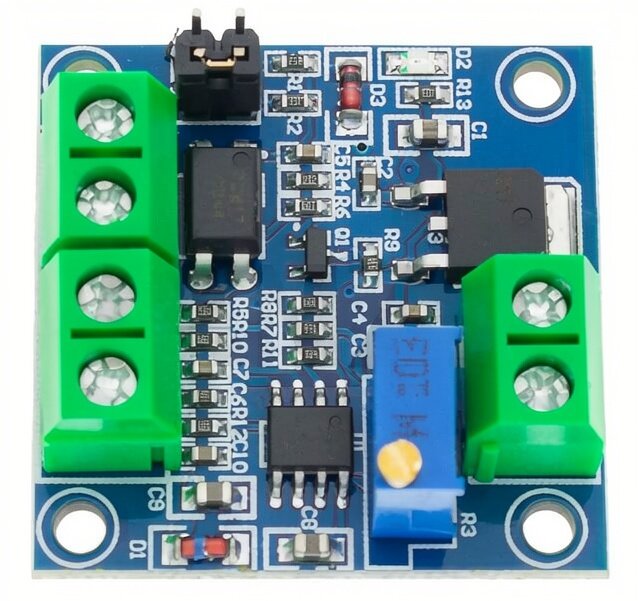

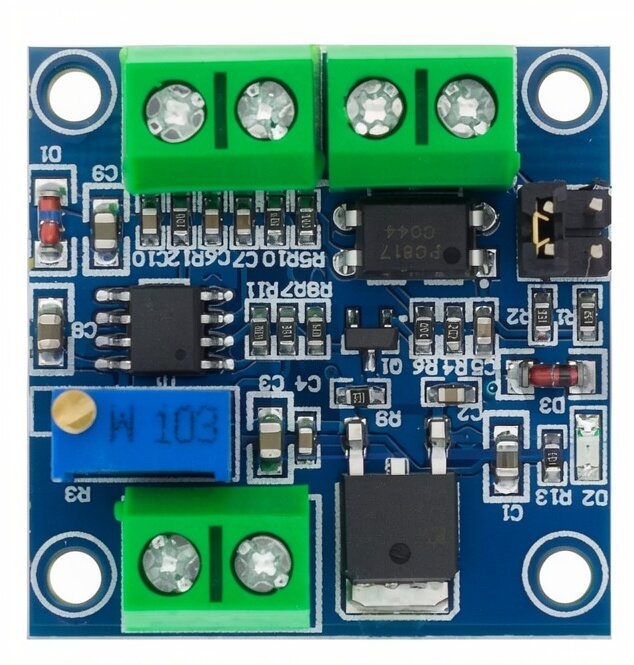

Модуль ШИМ-преобразования напряжения LC-LM358-PWM2V, преобразует цифровые сигналы ШИМ в аналоговые сигналы от 0 до 10 В

Модуль ШИМ-преобразования напряжения LC-LM358-PWM2V, преобразует цифровые сигналы ШИМ в аналоговые сигналы от 0 до 10 В.

Может использоваться в качестве интерфейса переключения сигналов для ПЛК или других промышленных плат управления. Выходное напряжение регулируется путем регулировки коэффициента заполнения ШИМ. Модули имеют небольшие размеры и удобны для использования в различных местах.

Особенности:
1. Встроенная технология микроконтроллера
2. Простота в эксплуатации, точная настройка с помощью потенциометра
3. Выберите диапазон уровня входного сигнала ШИМ с помощью короткого замыкания.

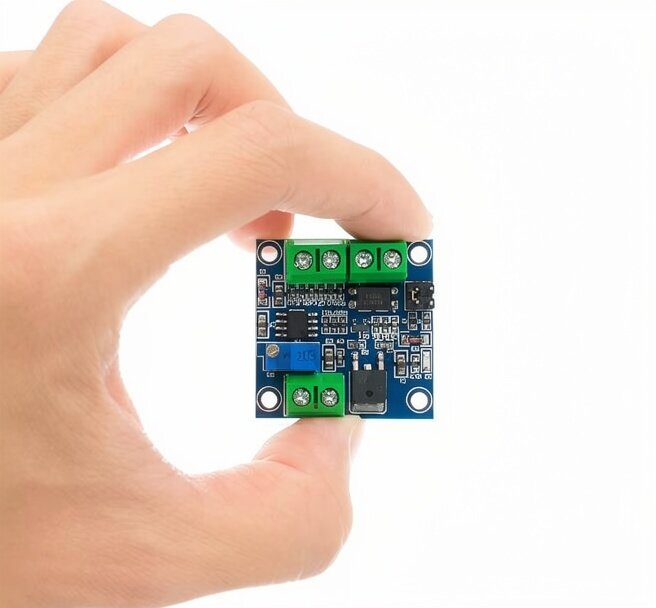

4. Модуль компактный, удобный для переноски и использования.

Параметры:
1. Рабочее напряжение: DC 12V-30V; (> 100MA)
2. Частота приемника ШИМ: 1KHZ-3KHZ
3. Диапазон уровня входного сигнала ШИМ:
Пиковое значение от 4,5 В до 10 В. Короткий конденсатор установлен на 5 В. Этот уровень используется для обычных контроллеров или 5-вольтовых микроконтроллеров.
Пиковое значение от 12 В до 24 В, поэтому установлен на 24 В. Короткий конденсатор установлен на 24 В. Этот уровень используется для обычных ПЛК-контроллеров.
4. Диапазон преобразования: 0%-100% ШИМ в 0-10 В
5. Допустимая погрешность: 5%

Аппаратный интерфейс:

Инструкция по эксплуатации:
После включения питания, при отсутствии входного сигнала, выходное напряжение равно 0 В, поэтому на выходе будет только входной сигнал.
При первом включении питания рекомендуется выполнить калибровку: подайте сигнал с коэффициентом заполнения 50% на PWM/GND и отрегулируйте конденсатор относительной амплитуды. Частота составляет 1–3 кГц. Измерьте VOUT и GND мультиметром, он покажет 5 В. Отрегулируйте потенциометр, чтобы на мультиметре отображалось 5,00 В. Это позволит откалибровать импульсный сигнал для данного модуля.
При изменении частоты соответствие может сместиться, и потребуется повторная калибровка.
Выходное напряжение можно регулировать, изменяя коэффициент заполнения.
Точность можно контролировать, регулируя потенциометр.

Схема подключения:
VCC: Рабочее напряжение питания.
GND: Заземление питания.
IN+: Входное напряжение.
IN-: Заземление входа.
OCOUT: Выходной порт коллектора сигнала (используйте этот выходной порт при наличии драйвера).
FOUT: Выходной порт частоты (общий выходной порт частоты).
Два независимых выхода: OC-OUT — выход NPN-транзистора, FREQ-OUT — выход микросхемы. Общий катод согласован с отрицательной землей источника питания. При использовании схемы с общим анодом, если напряжение на схеме с общим анодом составляет 13-24 В, необходимо использовать резистор 2,7 кОм, а если напряжение на схеме с общим анодом составляет 12 В, то резистор 330 Ом.

Инструкция подключения:
Импульсный сигнал частоты подключается к клемме F, соответствующее напряжение выдается на клемму VOUT.
Соответствие входа и выхода:
1 В = 1 кГц
10 В = 10 кГц
Если при использовании наблюдается отклонение от соответствия, можно откалибровать схему с помощью потенциометра на плате.
