UWB антенна 1,25GHz-12GHz, усиление 5-6dBi, 30W, сверхширокополосная рупорная антенна TEM

UWB антенна 1,25GHz-12GHz, усиление 5-6dBi, 30W, сверхширокополосная рупорная антенна TEM.

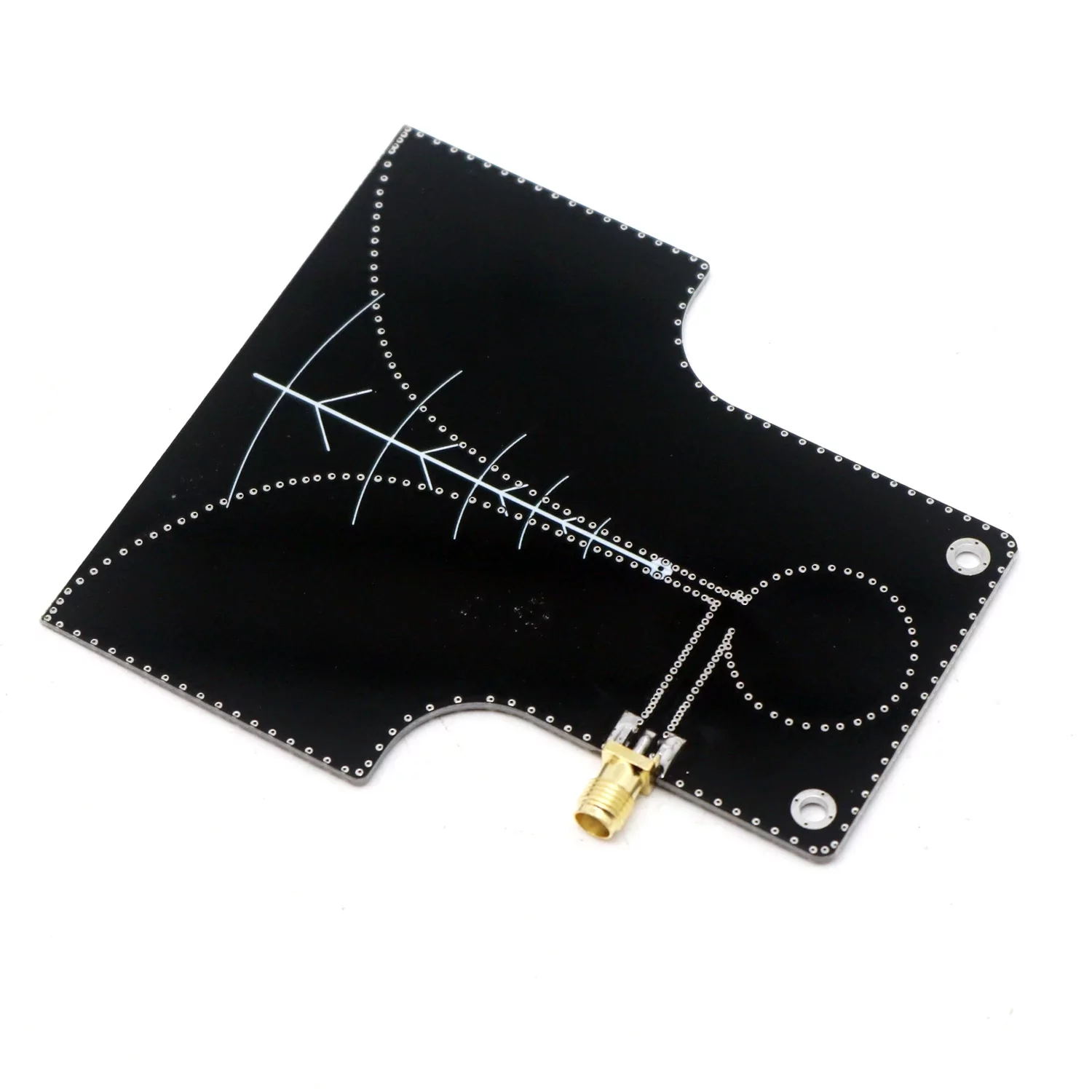

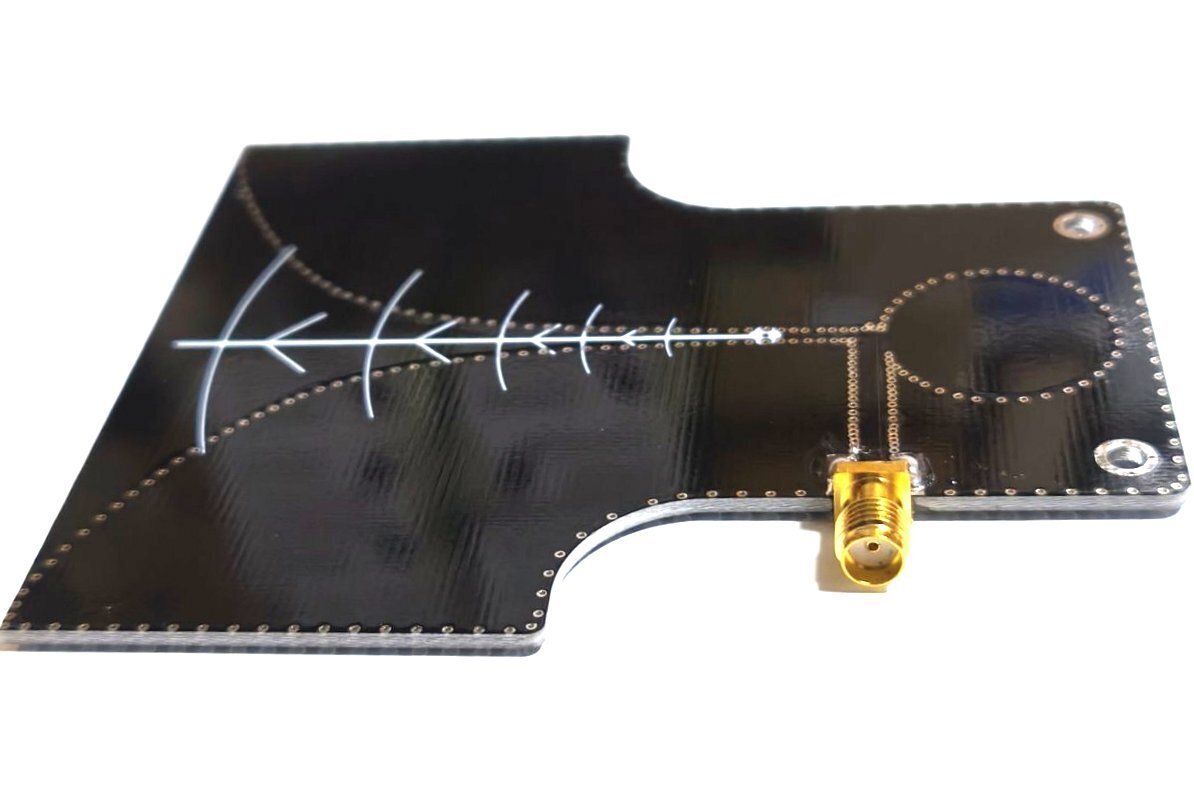

Профессиональная сверхширокополосная рупорная антенна TEM, охватывающая необычайно широкий диапазон частот от 1,25 ГГц до 12 ГГц. Эта компактная направленная антенна обеспечивает стабильный коэффициент усиления 5-6 дБи во всем рабочем диапазоне частот, что делает ее идеальной для приложений UWB, программно-определяемого радио, широкополосного тестирования и высокочастотной связи. Благодаря мощности 30 Вт и легкому весу (25 гр.) она идеально подходит как для лабораторных, так и для полевых применений.

Технические характеристики:
Полоса рабочих частот с КСВ ≤2.0 : 1250 МГц - 12 000 МГц
Усиление: 5-6 дБи (типичное значение по всему диапазону)
Поляризация: линейная (горизонтальная или вертикальная)
Диаграмма направленности: конструкция рупорной антенны TEM для сфокусированного излучения
Максимальная мощность: 30 Вт

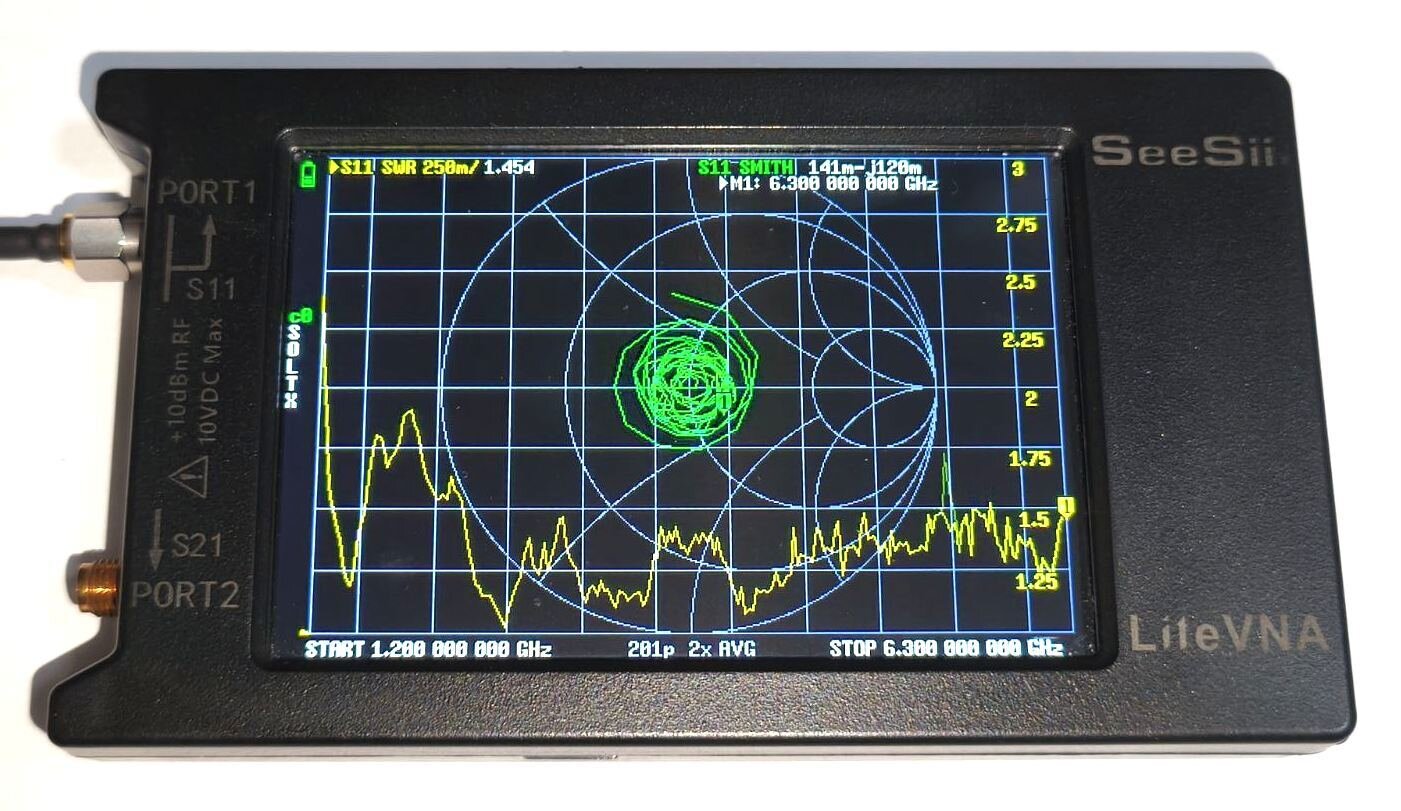

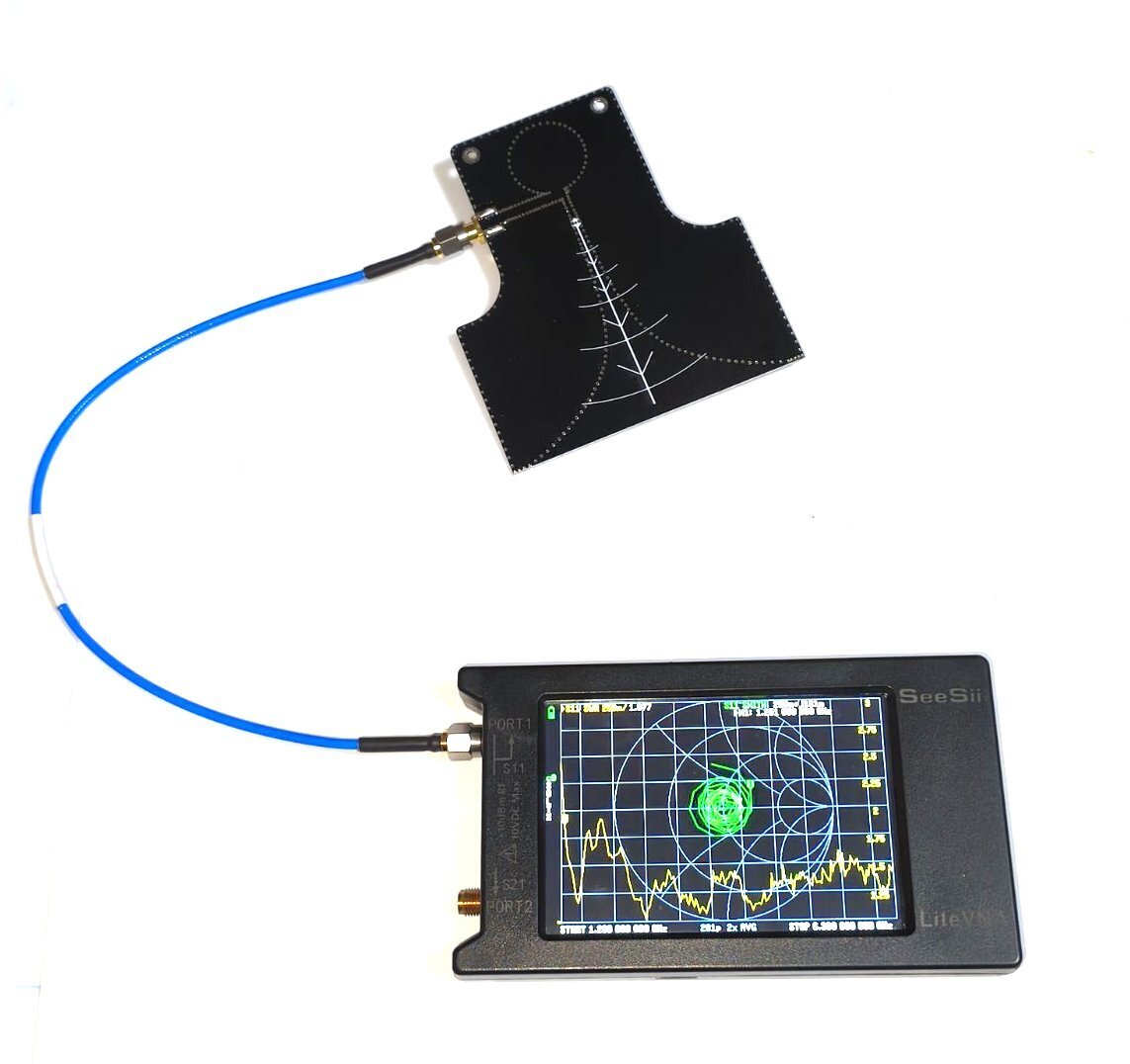

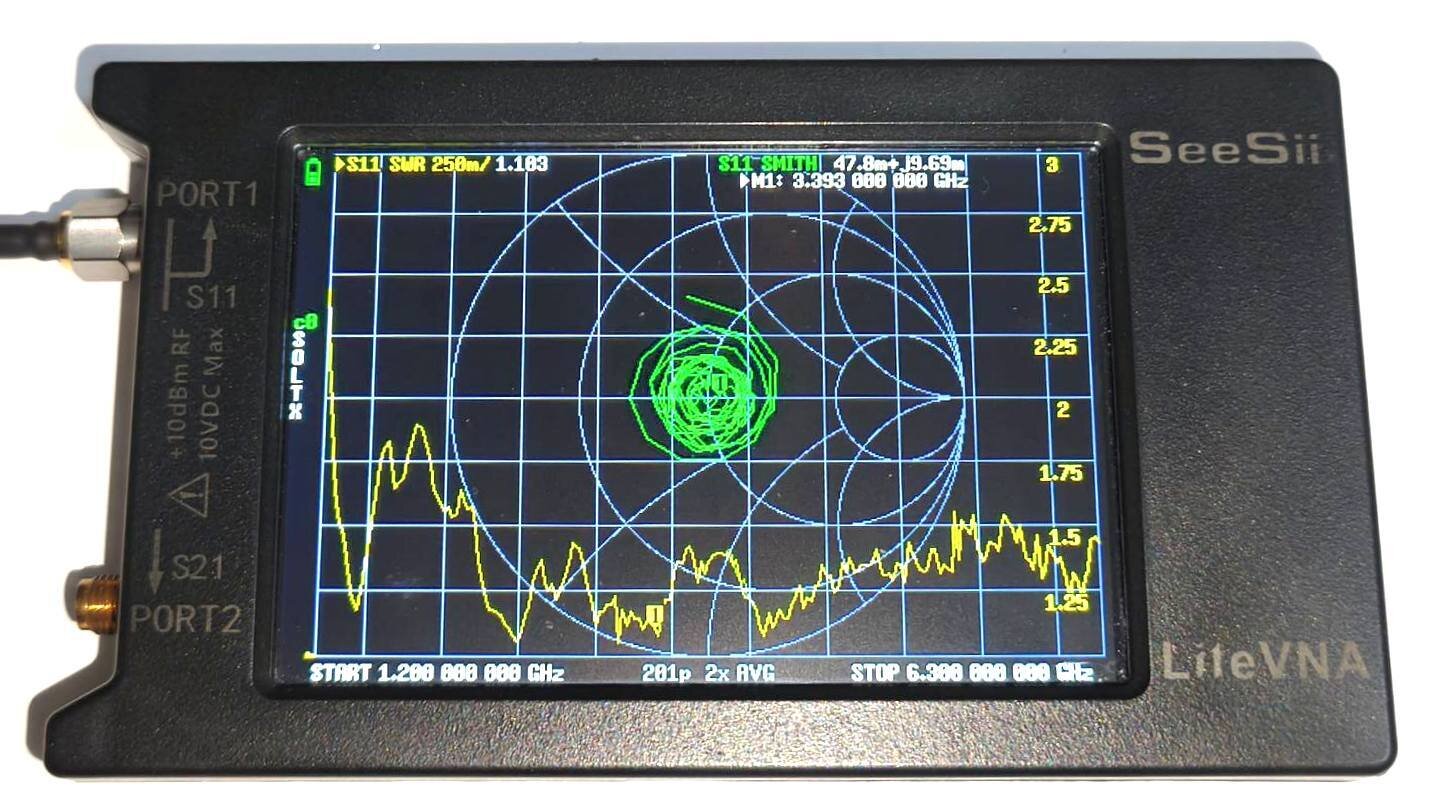

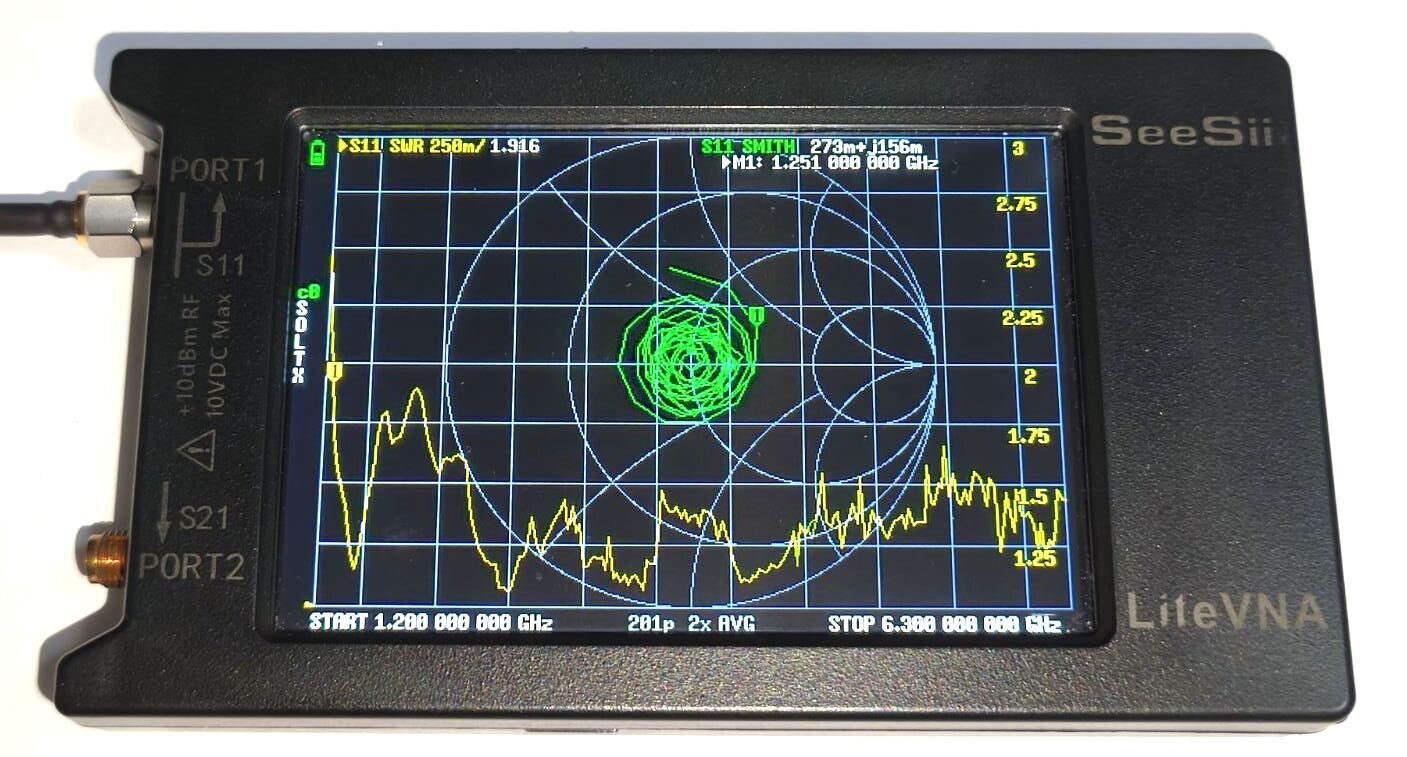

КСВ: смотрите графики
Импеданс: 50 Ом номинальный

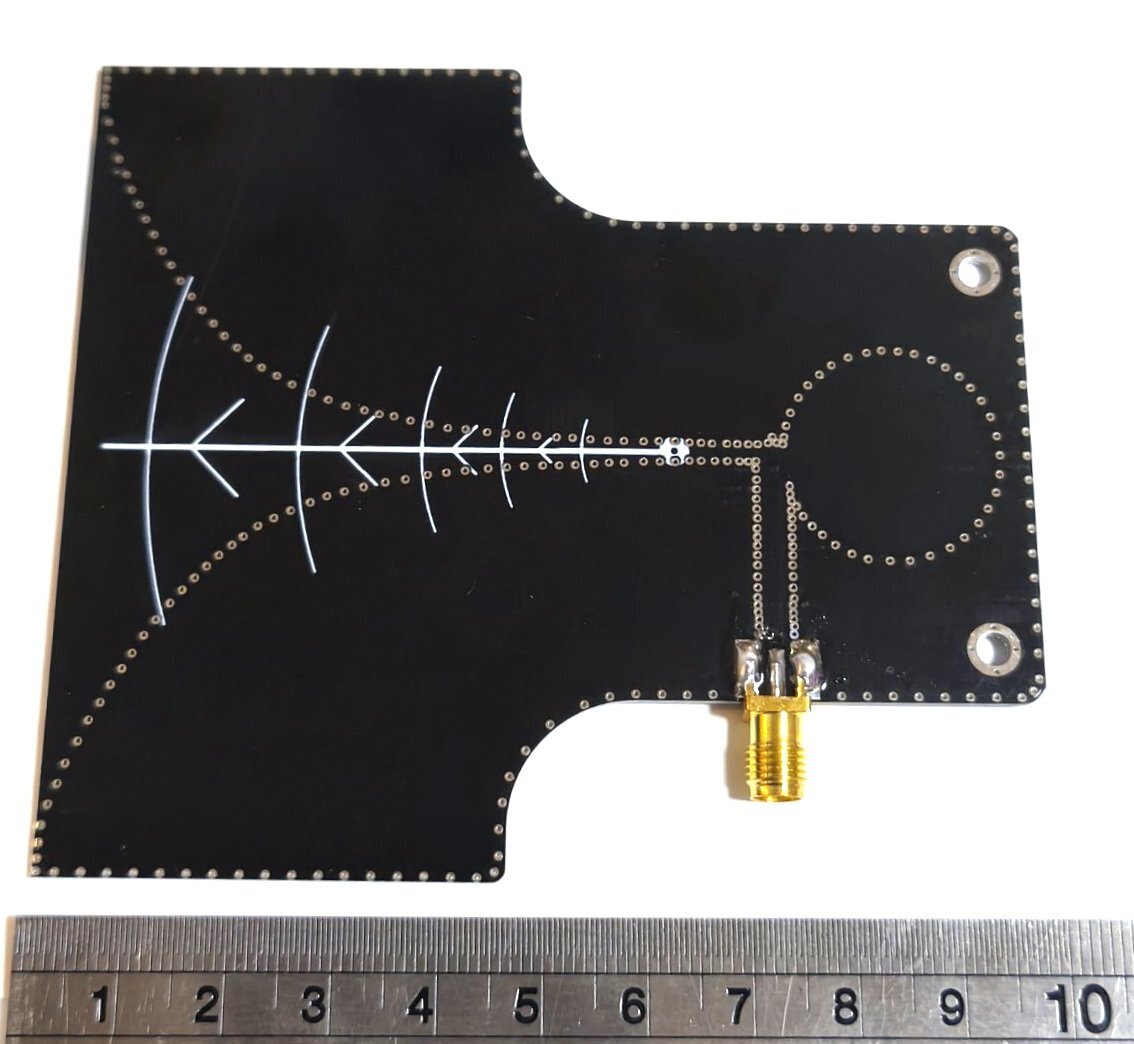

Размеры: 100×85 мм (Д×Ш)
Разъем: гнездо SMA
Вес: 25 гр.

Оптимизированные частотные точки:
1,5 ГГц: спутниковый L-диапазон, улучшение GPS
2,4 ГГц: Wi-Fi, Bluetooth, Zigbee, ISM-диапазон
3,5 ГГц: 5G NR диапазон n77/n78, WiMAX
5,8 ГГц: Wi-Fi 6E, FPV-видео, ISM-диапазон
7,5 ГГц: связь точка-точка, радар
12 ГГц: спутниковый Ku-диапазон, высокочастотное тестирование

Характеристики излучения:
Ширина луча: приблизительно 60-90° в плоскости E, 40-70° в плоскости H
Отношение переднего и заднего излучения: обычно 10-15 дБ
Фазовый центр: стабилен во всем частотном диапазоне для измерительных приложений
Четкость импульса: отличная для сверхширокополосных импульсов

Применение:
Системы UWB: Сверхширокополосная связь и радар
Программно-определяемое радио (SDR): Широкополосный интерфейс SDR
Анализ спектра: Мониторинг и тестирование широкополосных сигналов
ЭМС-тестирование: Измерения электромагнитной совместимости
Высокочастотное тестирование: 5G, Wi-Fi 6E, спутниковая связь
Исследования и разработки: Лабораторное прототипирование и тестирование
Анализ сигналов: Сбор и анализ широкополосных сигналов

Рекомендации по установке:
Ориентация: Устанавливайте так, чтобы отверстие рупора было направлено в сторону цели
Поляризация: Может быть ориентировано горизонтально или вертикально по мере необходимости
Зазор: Обеспечьте минимальный зазор λ/4 от отражающих поверхностей
Подключение: Закрепите соединение SMA с соответствующим моментом затяжки (8-10 дюйм-фунтов)
Монтаж: Используйте непроводящие опоры для минимизации искажения диаграммы направленности

В комплект входит:
1 х антенна.
