Усилитель радиочастот 100kHz–10GHz, 10dB, 5V 65mА, NBB-310 LNA, сверхширокополосный сверхмалошумящий

Усилитель радиочастот 100kHz–10GHz, 10dB, 5V 65mА, NBB-310 LNA, сверхширокополосный сверхмалошумящий.

Прежде чем подключить питание - обычным тестером померяйте напряжение переменное МЕЖДУ минусом/корпусом усилителя и минусом источника питания.
Не должно быть никакого напряжения. Если же есть например 70 В, то сначала нужно разобраться с заземлением и антенн, и блока питания. Иначе усилитель сгорит.

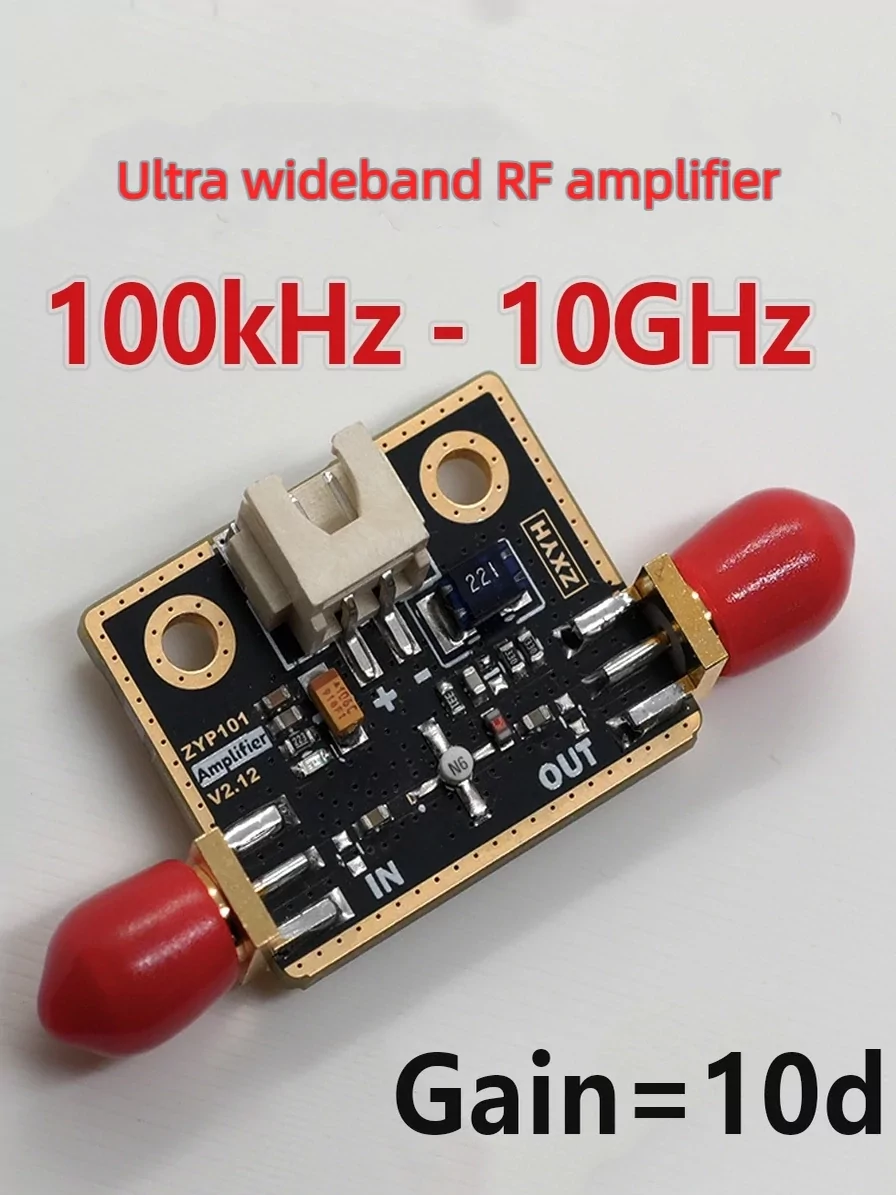

Сверхширокополосный усилитель с рабочей полосой пропускания от 100 кГц до 10 ГГц, питанием от одного источника питания 5 В и коэффициентом усиления 10 дБ. Широко используется для улучшения отношения сигнал/шум, повышения чувствительности системы, предварительного отбора, широкополосного усиления и других задач. Сверхмалый размер модуля обеспечивает превосходные эксплуатационные характеристики.

Характеристики модуля:
1. Диапазон частот: от 100 кГц до 10 ГГц

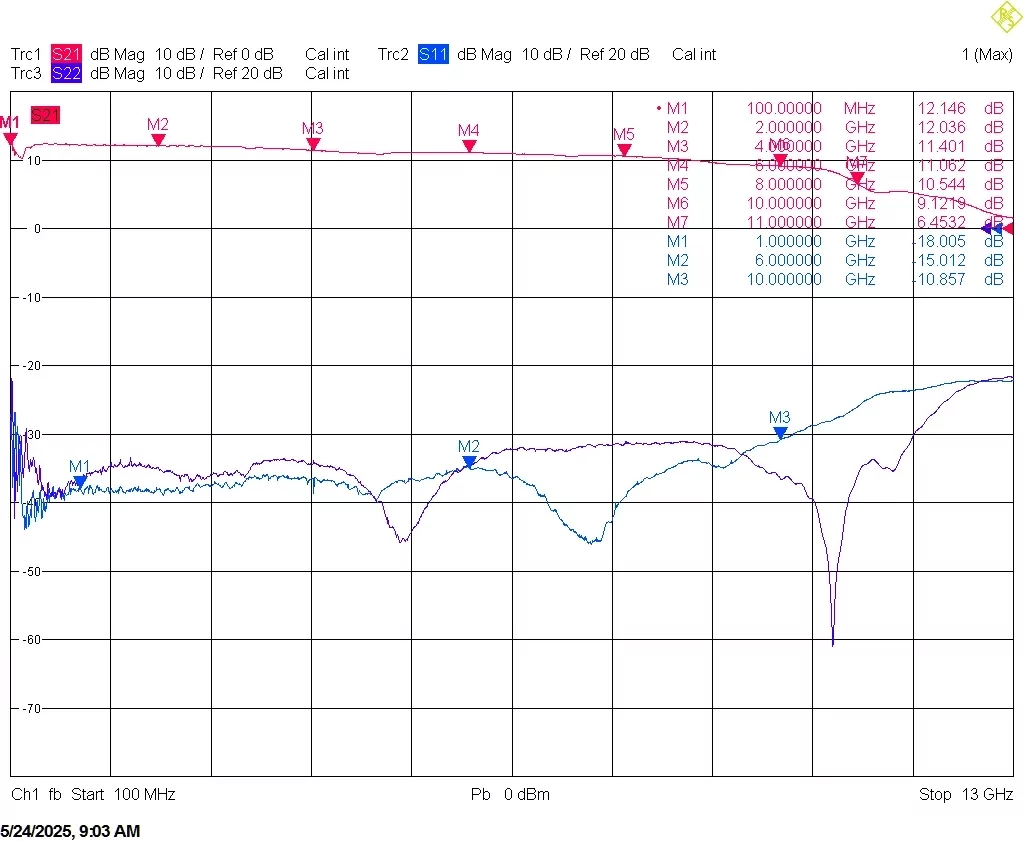

2. Коэффициент усиления: 10 дБ на частоте 8 ГГц
Согласование коэффициента усиления и смещения является относительным и приведено только для справки
3. Точка компрессии (P1dB): 13 дБм при 2 ГГц
4. Мощность IP3: 24 дБм при 2 ГГц
5. Коэффициент шума NF: 4,9 дБ
6. Сопротивление интерфейса: 50 Ом
7. Питание: +5 В при 65 мА (интерфейс XH2.54)

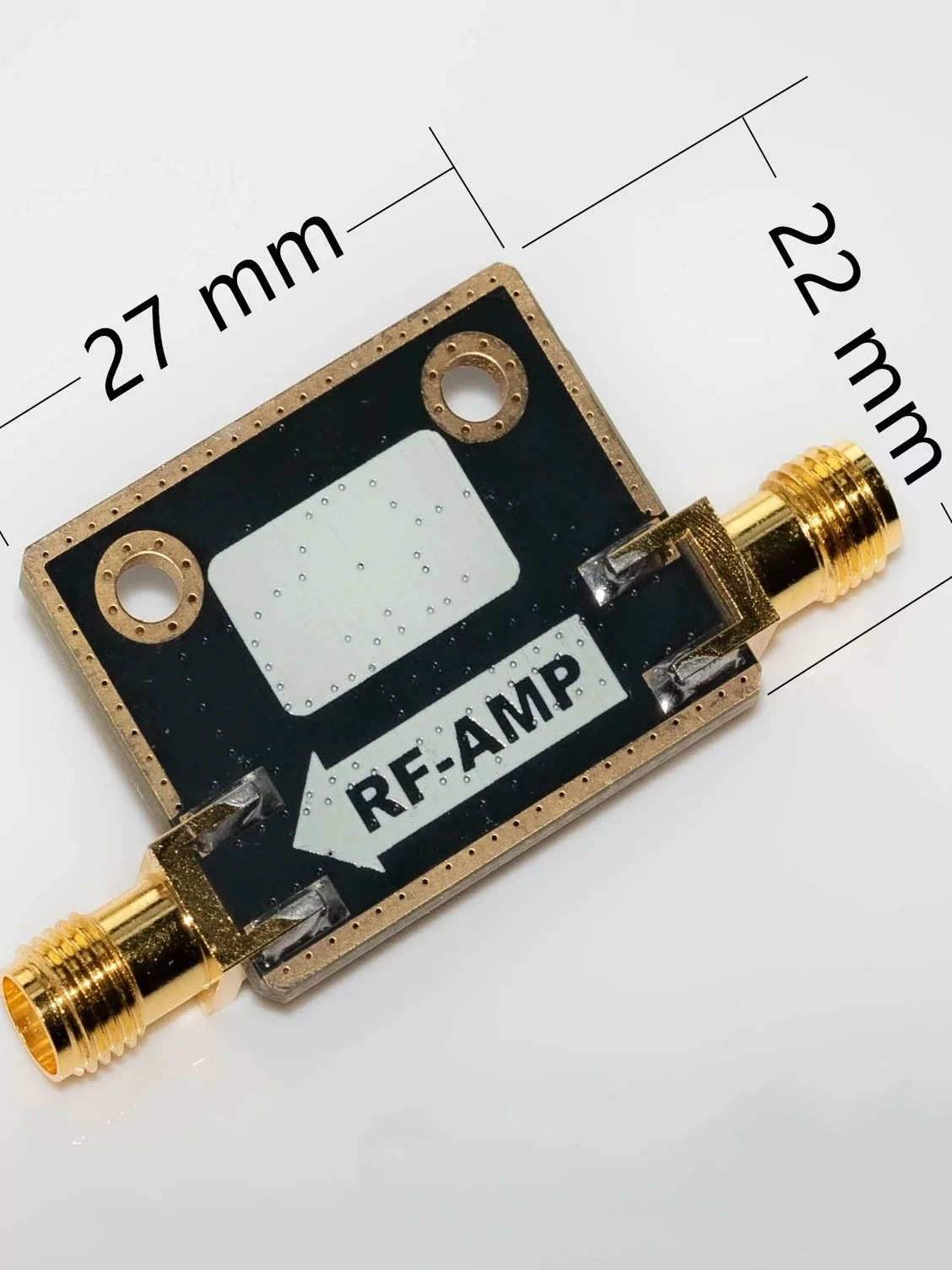

8. Размеры: 27 мм x 22 мм (без учета стыков)
9. Тип интерфейса: высококачественный SMA-разъем с позолотой, выдерживающей 48 часов в соляном тумане (гнездо, внешний винт и внутреннее отверстие).
10. Чип: NBB-310+

Комплектация:
Основной модуль x 1, упакованный в электростатический пакет, поставляется с качественным соединительным кабелем длиной 20 см.
