Усилитель радиосигналов LNA 80 кГц - 2 ГГц 46 дБ 17,5 дБм 5 В, с низким уровнем шума

Усилитель радиосигналов LNA 80 кГц - 2 ГГц 46 дБ 17,5 дБм 5 В, с низким уровнем шума.

Прежде чем подключить питание - обычным тестером померяйте напряжение переменное МЕЖДУ минусом/корпусом усилителя и минусом источника питания.
Не должно быть никакого напряжения. Если же есть например 70 В, то сначала нужно разобраться с заземлением и антенн, и блока питания. Иначе усилитель сгорит.

Основные особенности модуля:
(1) Рабочая частота этого модуля по умолчанию составляет 80 кГц ~ 2 ГГц. Изменение размера входных и выходных конденсаторов может изменить диапазон низких частот.

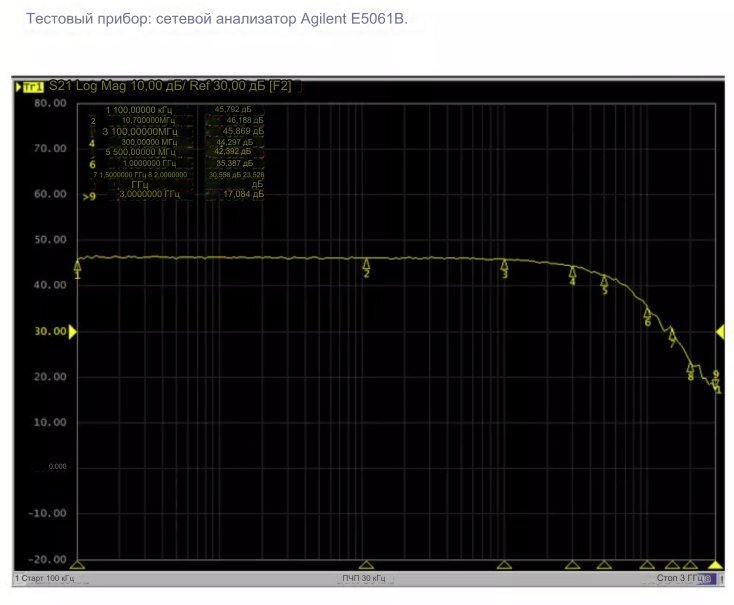

(2) Усиление G: усиление будет меняться при изменении полосы пропускания. Максимальное усиление составляет около 46 дБ. Подробную информацию смотрите в амплитудно-частотной характеристике эффекта отладки модуля.
f=0,08 МГц, G=45,3 дБ;
f=0,3 МГц, G=46,1 дБ;
f=10,7 МГц, G=46,2 дБ;
f=100 МГц, G=45,8 дБ;
f=300 МГц, G=44,3 дБ;
f=500 МГц, G=42,4 дБ;
f=1000 МГц, G=35,4 дБ;
f=1500 МГц, G=30,6 дБ;
f=2000 МГц, G=23,5 дБ;
f=3000 МГц, G=17,1 дБ.
(3) Максимальная выходная мощность: 17,5 дБм (56 мВт). При питании от +5 В максимальная выходная мощность составляет 4 дБм (2,5 мВт).
(4) Шум: это малошумящий усилитель LNA. Когда входной сигнал равен 0, выходной сигнал в основном равен 0.
(5) Входное и выходное сопротивление: 50 Ом.
(6) Источник питания: один источник питания +5 В~+20 В, в конструкции параметров платы по умолчанию используется источник питания +5 В.
(7) Интерфейс ввода и вывода: интерфейс SMA-female (гнездо).
(8) Обращайте внимание на входную и выходную мощность модуля при отладке, чтобы предотвратить слишком большую входную мощность и сгорание модуля.
(9) Размер модуля: 4×3,2 см.
